消防联动控制中心及喷淋灭火系统实训装置

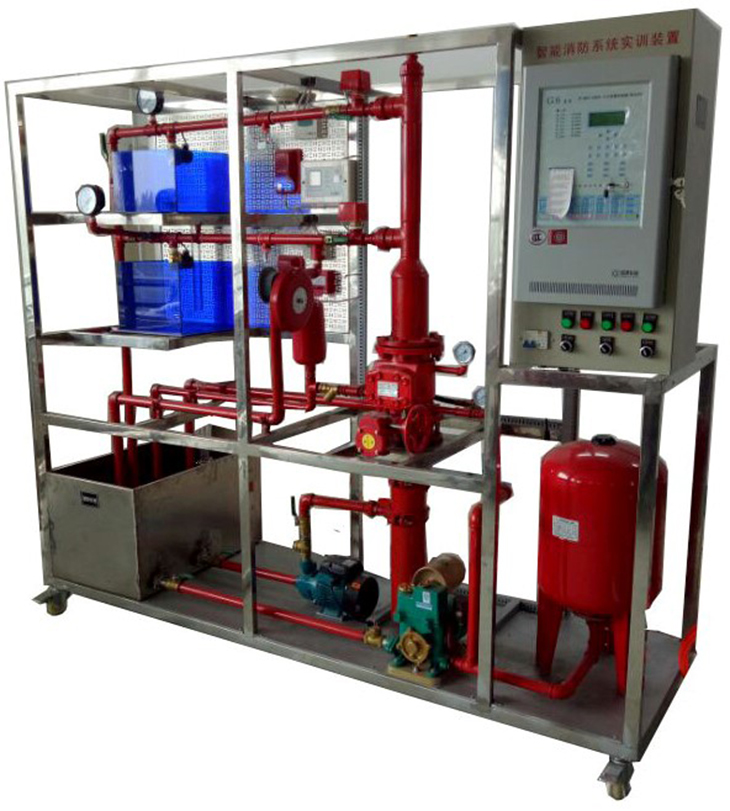

SB-LYDJ消防联动控制中心及喷淋灭火系统实训装置



一、系统概述;

消防联动控制中心及喷淋灭火系统实训装置"依据[建筑消防设计规范]进行标准设计该系统具有消防控制联动中心、消防喷水灭火系统典型结构,能够完成火灾探测,早期探测,火灾报警,现场灭火,同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理,通过该装置的操作学习,学生可以对楼宇中喷水灭火系统的结构有一个全面的了解,喷淋系统与联动动控制中心系统实现联网控制,探测器与联动中心联接实现手自动控制;完全实现现智能化大楼设计,掌握建筑物内部主要灭火设备的应用,熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理,了解消防控制中心的联动操作与设置,可与广播电话中心的控制与操作设置,了解现代建筑消防联动设备系统原理和调试,熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。

二、系统特点

1、具有试验性喷淋启动功能,当自动控制系统出现故障时,可手动启动喷淋泵

2、本身自带控制器,可实现本地控制,也可实现消防报警联动控制

3、模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化

4、喷淋泵和气压罐等关键设备分别采用知名设备,稳定型强

5、湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证

6、单片机采集系统

三、基本配置及参数

1.喷淋灭火系统配置

2.模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化,模拟两层大楼喷淋灭火系统;模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成,能生动模拟大楼内水灭火系统的典型结构。

3.喷淋水泵:数量1台功率 750W    扬程:30米流量:8立方米/小时

4.高位水泵模拟气压罐:数量1台容积50升,功率 750W扬程:30米,0.3MP

5.湿式报警阀:数量1台口径:Ф100mm额定工作压力1.2MPa

6.玻璃球喷头:数量668℃温级

7.水流指示器:数量2个灵敏度15L-37.5L/min

8.感烟探测器:1个,总线编码型,报警电流小2MA普通烟雾体浓渡等级

9.感温探测器:1个总线编码型,报警电流小2MA68℃温级

10.电源控制屏

提供交流电源:单相交流电220V 50Hz,带有过流保护

11.火灾报警控制器(联动型)

(1)采用192×64点阵液晶显示,可同屏显示412列汉字信息

(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息

(3)256条事件记录,记录控制器运行中的各种事件,可随时查阅

(4)可以现场编辑联动公式

(5)2个总线回路,可连接254个现场器件

(6)1 RS485 通讯口,用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯,可接16台火灾显示盘;2台设备操作盘;4台(8区)灭火控制盘

5、探测器

配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。

6、输入模块、控制模块输入模块

主要用于压力开关等信号检测,控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。

7、联动盘现场接口

(1)三线控制,接线部分简洁方便,轻松实现启停回答功能;

(2)两种输出控制方式可供选择,电平输出和脉冲输出。

8、手动报警按钮

火灾发生时,按下有机玻璃片,按钮的火警灯点亮,同时向控制器发出火警信号。

9、消防栓按钮

火灾时按下压片控制器报警,点亮火警指示灯(),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。

10、声光报警器、警铃

现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。

三、技术参数

1、输入电源:单相三线~220V±10%  50Hz

2、环境温度:+4℃+45℃

3、装置容量:<3000kVA

4、外形尺寸:2200mm×680mm×2000mm

5、安全保护:具有漏电自动保护装置

四、实训项目

1.系统结构与设备认识

2.喷淋灭火系统仿真软件安装与使用

3.喷淋灭火系统伺应状态操作

4.喷淋灭火系统调试

5.火灾探测与火灾报警

6.喷淋灭火操作

7.喷淋灭火监控软件安装与使用

8.喷淋系统系统综合操作训练

9.消防喷水手自动控制的实训

10.消防系统模块的作用与联接

11.火灾真实演示实训

12.喷淋灭火系统与消防报警系统联动

13.消防联动动主机的设置

14.消防联动主机的联动编程

15.消防探测器的便用与编码

五、系统配置单。

序号

产品名称

主要参数

数量

1

等离子烟感探测器

工作电压:DC18-24v 报警电流20mA

1

2

等离子温感探测器

工作电压DC18-24v报警电流20mA

1

3

短路隔离器



1

4

手动按钮

工作电压DC18-24v报警电流20mA动作电流600UA

1

5

智能化控制主机

PLC主机采用西门子S7-200 Smart SR40,该主机提供:输入24点、输出16

1

6

声光报警器

工作电压 16-28V启动电流:3.0MA

2

7

继电器



2

8

排风机



1

9

闭式喷头

四分口径

1

10

隐蔽喷头

四分口径

1

11

水流指示器

一寸口径

1

12

信号阀

110兰式

1

13

水箱

700*500*400

1

14

高位模拟水泵

电压AC220V;750W

1

15

水位浮球阀

6分口径

1

16

压力表

0-0.6MP

3

17

消防泵

电压AC220V;750W

1

18

不锈钢机架

2200*700*1800mm

一台

19

水管套件

弯头,直能,水管,外丝,球阀,等

1

20

喷水观察室

250*350mm

2
