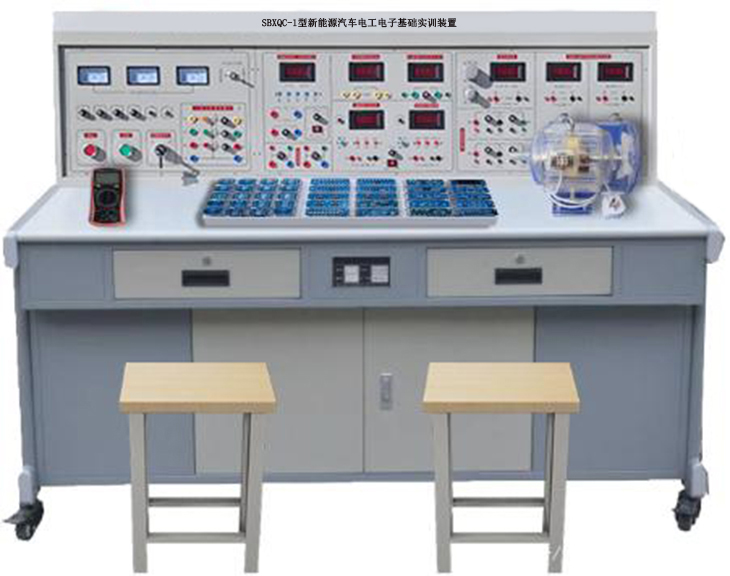

SBXQC-1型新能源汽车电工电子基础实训装置
一、概述
新能源汽车电工电子基础实训台可用作国类高校或中等职业院校的汽车运用与维修专业的电工电子基础 ，它包含了一般汽车工程电工电子类专业的<模拟电子技术>、<数字电子技术>、<电工基础>、<电路与磁路>、<电机与拖动>、<电力电子技术>等相关实训项目。
它涵盖了电工电子仪表的使用、电压和电流的分析与测量、欧姆定律的应用、电阻串并联、磁现象的探究、电动机的认知、交流发电机的认知、自感与互感现象的分析、二极管及其应用的分析、三极管及其应用的分析、逻辑门电路的认知等。
本实训台提供了多种电工电子基础创新实训模块，由透明有机塑料盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。
二、新能源汽车电工电子基础 技术指标
（1）工作电源：三相四线(或三相五线) ～380V±10% 50Hz
（2）温度：－10～40℃；环境湿度：≤90%（25℃）
（3）外形尺寸：长×宽×高=1600×700×1400mm
（4）整机功耗：≤700V.A
（5）安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、新能源汽车电工电子基础实训台基本配置及功能
实训装置由实训台、电源控制屏、实训模块、实训工具等组成。
（1）电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：
1.交流电源
提供三相380V电源及单相220电源，带有安全隔离变压器输出，设有短路保护措施。配有1只指针式交流电压表，通过切换开关指示三相电网电压
（1）高压交流电源：1路AC220V电源接口，1路AC380V电源接口，可为外配仪器设备提供工作电源。
（2）低压交流电源：分3V、6V、9V、12V、15V、18V、24V七档可调，输出端具有短路保护、功能，同时还提供带中心抽头双17V交流电源。
2.直流电源
（1）可调直流电源：两路0.0V～30V/2A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。
（2）固定直流电源：±12V/1A、±5V/1A固定输出，每路均具有短路保护措施。
3.测量仪表
（1）数字直流电流表:测量范围：0～2000mA，三位半数显。
（2）数字直流电压表:测量范围：0～200V，三位半数显。
（3）数字交流电流表:测量范围：0～2A，三位半数显。
（4）数字交流电压表:测量范围：0～450V，三位半数显。
4、配套工具
数字式万用表、剥线钳、斜口钳、小十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、工具箱等常用工具。
5、实验链接导线 （安全插座，护套线）
根据不同实验项目的特点，配备不同的实验连接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分也护套结构手枪插连接线；数模信号部分采用弹性铍轻铜裸露结构连接线。三种导线只能连接对应的配套插座，这样大大提高了实验的安全及合理性。
四、实训模块配置介绍
（1) 提供一套实训模块，包括电阻，电容，电感，二极管，三极管，继电器，变压器，仪表单元，音乐芯片，扬声器及组合单元模块等。实训模块由透明元件盒及PCB板构成，元件盒是组合式透明元件盒，元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成，可根据实训需要方便地组合成不同的电工电子实训线路；使实训具有开放性和创新性，元件盒体由透明有机工程塑料注塑而成，具有示教功能，使使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要，方便的任意组合实训线路，以完成不同的实训项目等。
（2）透明电机模型： 提供永磁直流发电机模型1套，三相鼠笼异步电动机模型1套
（3）提供直流无刷电机及控制器1套，步进电机及控制器1套。
五、基于物联网实验室安全用电智能控制系统（全室配1套）
由执行装置与网机组成，技术参数分别为：
（1）执行装置技术参数
（1）极数：3P+N
（2）脱扣特性：C（5-10）In D（10-14）In
（3）额定电流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）额定电压：Ue AC 230V/400V
（5）额定频率f：50Hz
（6）额定短路分断能力：Icu10kA
（7）壳架等级额定电流：Inm63A
（8）缺相保护：设备防烧毁保护模式
（9）漏电保护：元器件损坏保护模式
（10）过载保护：电流过大防烧毁模式
（11）短路保护：碰线防烧毁模式
（12）挂锁保护：便于维修安全
（13）过温保护：可监测线路温度
（14）过欠压保护：防止造成人身事故和机械设备损坏
（15）漏电或触电时0.1秒断开
（16）故障指示灯，便于查看工作状态
★（17）挂锁功能，检修更方便
（2）网机技术参数
（1）内置STM32F103C8T6主控芯片
（2）外置8M无源晶振
（3）采用SP3485作为485通信芯片
（4）485防浪涌保护
（5）标准RS485接口，可直接串口设备
（6）智能型数据终端，便捷实现数据传输功能
★（7）提供强大的中心管理软件，方便设备管理
★（8）提供便捷的软件升级和固件更新服务
★（9）提供数据库数据备份，方便查看历史数据
（10）尺寸：89mm*67.5mm*20.5mm
（11）重量：70g
（12）电源：AC220V
（13）功耗：1.5W
（14）工作温度：-25℃ - +70℃
（15）工作湿度：95%
（16）WiFi版最大下行传输速率：64kbps
（17）WiFi版最大上行传输速率：32kbps
提供有效、权威的证明文件，证实该产品的可靠、安全、先进性。
六、智慧教室综合测控系统（该系统采用一体化设计，要求所有功能集中在一块核心控制器上，不接受采用多种模块拼装，确保使用人员的人身安全及设备安全的性能指标）（全室配1套）
A、虚拟示波器所需实现的功能：
50MHz 2路波形测量功能；
B、2路逻辑分析仪功能；
C、1路任意波形信号发生器输出；
200MSa/s高速实时采样，50MHz带宽，波形测量完全满足教学实验要求，波形平滑不失真。
在、2路PWM脉冲信号发生器：可设置频率、占空比。
D、万用表功能
1）、万用表的电阻测量功能；
2）、万用表的直流电压测量功能；
3）、万用表的交流电压测量功能；
4）、万用表的交流电流测量功能；
E、人机界面功能
1）、人机界面显示所测量的波形，并显示相应的量测值；
2）、可通过点击界面按钮，将所测量的波形插入实验报告模板中；
3）、学生的实验报告结果可通过点击界面按钮，统一上传到指定的教师电脑文件夹下；
七、实训项目
（一）汽车电工电路基础
1.电工工具及电工仪表的使用
2.电路元件的认知（电阻，电容，电感，二极管，三极管，电阻器，继电器，发光二极管，变压器，集成电路IC等）
3.电路元件的伏安特性实训
4.电路的串并联，混联实训
5.欧姆定律，基尔霍夫定律，叠加原理实训
（二）汽车电子电路基础
1. 光敏二极管控制白炽灯电路 53
2. 晶体管控制白炽灯电路
3. 集成运算放大器及其应用电路
4. 集成逻辑门电路
5. NE555电路与频率、占空比信号发生器电路
6.整流电路制作与调试
（三）电感与互感电路
1.汽车继电器的认识
2.变压器的实训
3.磁簧管的认识
4.霍尔元件的认识
5.光电传感器元件的认识
（四）汽车用电机原理
1.直流永磁发电机原理与实训
2.三相交流电机原理与实训
3.步进电机的认识与驱动控制电路实训
4. 永磁直流无刷电机的认识与驱动控制电路实训
（五） 汽车电工电子电路综合应用实训
1.汽车转向灯闪光器实验
2.喷油嘴电路实验
3.水箱水位过低报警实验
4.LM3914模拟油压显示表实验
5.汽车转速信号测量实验
6.汽车防盗报警电路实验
7.汽车启动，转向等喇叭电路实验
8.其他自由组合创新电路模块
