SBPLX-01BPLC、变频器、触摸屏综合应用实训装置
《PLC、变频器、触摸屏综合应用实训装置》可编程控制实验室设备是一本理论与实训一体化的教材，集理论知识、技术应用、工程设计和创新于一体，以实训课题贯穿始终，内容涵盖了PLC的组成、工作原理、编程工具、指令系统、特殊功能模块，变频器及其操作，PLC与变频器的综合应用，触摸屏及其调试软件，PLC、变频器、触摸屏的通信及其工程应用。
《PLC、变频器、触摸屏综合应用
》由浅入深，通俗易懂、注重应用，可作为大中专院校机、电类专业的理论与实训，也可作为技能培训，还可供相关工程技术人员参考。
一、概述
PLC、变频器、触摸屏实训装置是根据《中华人民共和国教育行业标准--电工电子类实训基地仪器设备配备标准》，教育部"振兴21世纪职业教育课程改革和教材建设规划"要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。
实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。
二、PLC、变频器、触摸屏实训装置特点
1、采用积木组合式结构，含开关量、模拟量、变频调速、触摸彩屏、总线通信模块等，配套组态监控软件、仿真实训软件，实现仿真化、信息化、网络实训教学，体现实训教学的网络性和系统性。
2、项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中模拟对象，实物模型中的逻辑、模拟、过程、运动等的控制实训，完成学生认知、设计、安装、调试、检修等多种技能实训。
3、基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。
4、仿真实训教学：通过FLASH虚拟环境实时显示PLC运行状态，也可以实现PLC接线、错误检查、编程训练、程序编写测试等功能。
三、PLC、变频器、触摸屏实训装置技术性能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m
3、装置容量：＜0.5KVA
4、重 量：＜110Kg
5、外形尺寸：1680mm×750mm×1600mm
6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
四、PLC实训装置的基本配置及功能

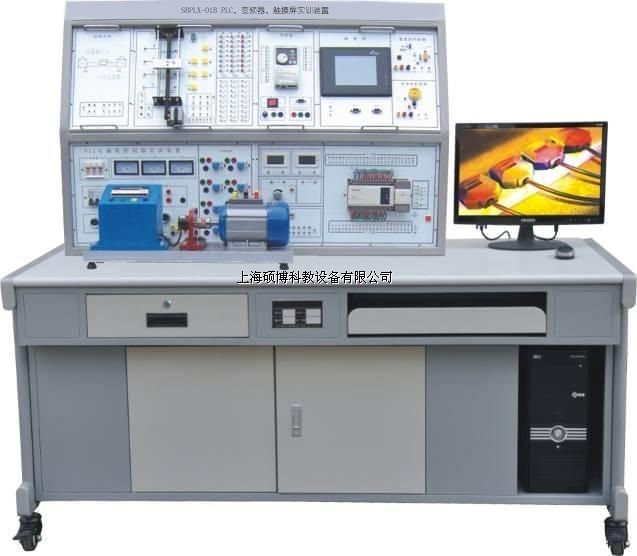

PLC实训装置由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、通信模块、电机导轨、测速机构等组成。
（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
1、交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2、直流电源、直流电压/电流表、逻辑输出及指示等
直流电压：0～10V可调输出；直流电流：4～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；
3、主机实训组件
配置三菱FX3U PLC主机，内置数字量I/O（24路数字量输入24路数字量输出），FX3U-485BD通信模块，配套SC-09通信编程电缆。
（二）实训挂箱
（四）三相鼠笼异步电机：交流380V/△
（五）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。
五、实训项目
（一）PLC基本技能实训
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）
3.PLC仿真实训
（二）PLC模拟控制应用实训
4.数码显示控制
5.抢答器控制（优先级、数值运算，具有声效功能）
6.天塔之光控制（闪烁、发射、流水型）
7.音乐喷泉控制（具有声效功能）
8.十字路口交通灯控制
9.水塔水位控制
10.自动送料装车系统控制
11.四节传送带控制
12.装配流水线控制
13.多种液体混合装置控制
14.自控成型机控制
15全自动洗衣机控制（具有声效功能）
16.电镀生产线控制
17.自控轧钢机控制
18.邮件分拣机控制
19.自动售货机控制
20.机械手控制
21.三层电梯控制
22.四层电梯控制（实物）
23.加工中心控制（实物）
（三）PLC实物控制实训
24.直线运动位置识别、运动轨迹控制、定位控制
25.步进电机运动控制26.直流电机控制
27.温度PID控制（具有声效功能）
（四）PLC高级技能实训（设计、安装、调试及检修）
28.C620车床的电气控制线路
29.卧式车床电气控制线路
30.机床两地控制线路
31.M7130平面磨床的电气控制线路
32.Z3040摇臂钻床的电气控制线路
33.液压滑台式自动攻螺纹机的电气控制线路
34.运行小车的电气控制线路
（五）PLC、变频器、触摸屏综合应用技能实训
35.变频器功能参数设置与操作
36.变频器报警与保护功能
37.外部端子点动控制
38.变频器控制电机正反转
39.多段速度选择变频调速
40.变频器无级调速
41.基于外部模拟量(电压/电流）控制方式的变频调速
42.瞬时停电启动控制
43.PID变频调速控制
44.PLC控制变频器外部端子的电机正反转
45.PLC控制变频器外部端子的电机运行时间控制
46.基于PLC数字量控制方式的多段速
47.基于PLC模拟量控制变频开环调速
48.基于PLC通信方式的变频器开环调速
49.基于PLC通信方式的速度闭环控制
50.基于PLC模拟量方式的变频器闭环调速
51.变频器恒压供水系统的模拟
52.基于触摸屏控制方式的基本指令编程练习
53.基于触摸屏控制方式的LED控制
54.基于触摸屏控制方式的温度PID控制
55.PLC、触摸屏与变频器通信控制
56.基于MCGS的现场总线网络通信技术
六、PLC可编程实验台配置清单
|
名称 |
型号 |
数量 |
单位 |
备注 |
|
PLC实训台 |
三菱FX3U |
1 |
套 |
|
|
FX3U-485BD通讯模块 |
1 |
块 |
|
|
|
实训屏 |
1 |
台 |
|
|
|
SC-09通信编程电缆 |
1 |
条 |
|
|
|
实训模块 |
实训模块1 |
1 |
块 |
|
|
实训模块2 |
1 |
块 |
|
|
|
实训模块3 |
1 |
块 |
|
|
|
实训模块4 |
1 |
块 |
|
|
|
实训模块5 |
1 |
块 |
|
|
|
实训模块6 |
1 |
块 |
|
|
|
实训模块7 |
1 |
块 |
|
|
|
实训模块8 |
1 |
块 |
|
|
|
触摸屏实训模块 |
1 |
块 |
7英寸，昆山通态 |
|
|
变频器模块 |
1 |
块 |
三菱FR-D720S |
|
|
电机 |
三相鼠笼式异步电动机380V |
1 |
台 |
|
|
散件 |
交流接触器 |
3 |
个 |
|
|
网孔板 |
1 |
个 |
|
|
|
时间继电器 |
1 |
个 |
|
|
|
按钮 |
3 |
个 |
|
|
|
交流指示灯 |
3 |
个 |
|
|
|
热继电器 |
2 |
个 |
|
|
|
安装塑料件 |
若干 |
|
|
|
|
软件 |
演示板原程序及FXGP-WIN-C |
1 |
套 |
|
|
仿真软件 |
1 |
套 |
|
|
|
实训桌 |
实训桌 |
1 |
张 |
|
|
说明书 |
实验指导 |
2 |
册 |
|
|
连接线 |
实验叠插连接线100CM |
40 |
条 |
|
|
实验叠插连接线30CM |
10 |
条 |
|
