[产品型号]：SB-JDX12 [产品名称]：建筑电气与消防系统实训装置 [价?????格]：元 [在线客服]：

SB-JDX12型建筑电气与消防系统实训装置

建筑电气与消防系统实训装置、建筑电气专业采用任务驱动下的项目教学模式,把教学与工程实践相结合,学生通过完成实际"工程项目",得到建筑电气工程设计、施工、安装、调试及管理、安装工程计价方面能力的锻炼,并获得一定的工程经验,实现学生零距离就业。

培养目标:熟悉供配电系统、电气照明系统、电气控制系统、安全防范系统、电气消防系统、通信网络系统、安装工程计星与计价、电气工程安全与管理的原理和应用,从事建筑电气工程设计、施工、安装、调试、管理、工程造价等高素质高等技术应用型、创新型人才。

开设课程:理论:建筑电气施工技术、建筑供配电技术、电气照明技术、电气安全技术、电气控制与PLC应用技术、网络工程与综合布线工程、建筑弱电系统工程、电气消防系统工程、安装工程造价、电工电子技术、建筑CAD、建筑识图与构造、建筑施工知识等;实践:供配电实训、电气照明实训、火灾自动报警系统实训、电气控制实训、PLC实训、电气设计实训、安装工程造价实训等。

一、建筑电气与消防系统性能及配置

一、系统概述

建筑电气与消防系统实训装置需根据建筑物行业中消防联动系统、建筑电气、住宅和工业场所给水系统的特点采用工程对象系统设计的实训模型,实训模型包含消防广播/电话、火灾自动报警、消防联动、消防应急照明、室内照明、建筑配电、低压电气、可编程控制、人机界面、变频恒压供水、无负压供水等,并采用开放式、模块化设计,强化学生对消防联动系统、建筑电气、给水系统系统的设备安装、电气接线、编程控制、运行与调试、故障诊断与维护等工程应用能力的培养,适合建筑设备安装、楼宇智能化设备安装与运行、物业管理、机电技术应用、电气运行与控制等相关专业类的实训教学。

1.通过实训操作可掌握建筑电气与消防系统的综合能力,如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查。

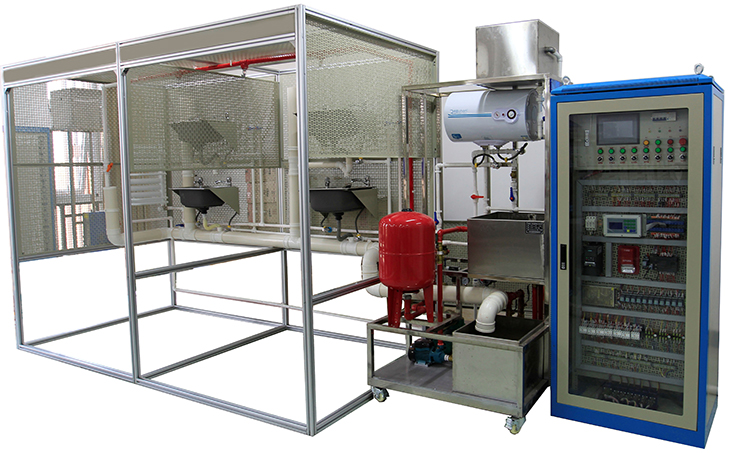

参考图

2.给排水模型外形占地尺寸：6000mm×1500mm×2300mm(长×宽×高)；

实训间外形尺寸：3120mm×150mm×2200mm(长×宽×高)；

水对象外形尺寸：2000mm×800mm×2200mm(长×宽×高)；

电气控制柜外形尺寸：800mm×600mm×1800mm(长×宽×高)；

3.整机功耗：<4.5kVA；

4.建筑电气与消防系统实训装置底部安装有带刹车脚轮,方便装置的移动和固定；

5.安全保护措施：具有接地保护、漏电过载保护、误操作保护功能；安全性符合相关的国标标准,所有材质均符合环保标准。

6.建筑电气与消防系统组成要求：给排水设备安装与控制实训装置由生活给水系统、消防给水系统、热水给水系统、排水系统和控制系统五个部分组成。

7.生活给水系统：主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计,可进行不锈钢复合管的切割、安装和通水试验操作,通过控制系统可实现生活给水系统的变频恒压供水功能,实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。

8.消防给水系统：主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路采用镀锌管进行设计,可进行镀锌管的切割、套丝、安装和通水试验操作,通过控制系统可实现喷淋灭火功能。

9.热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计,可进行PPR管的切割、熔接、安装和通水试验操作,可对锅炉进行温度调节控制操作。

10.排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管进行设计,可进行UPVC管的切割、粘接、安装和通水试验操作,结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。

11.给排水自动控制系统主要有电气控制柜、触摸屏、操作开关、工作状态指示灯、PLC控制器、变频器、低压电气、水泵、水表、传感器（浮球式液位计、压力开关、水流指示器、信号蝶阀、压力变送器）、组态监控软件等组成。通过控制系统可实现给排水系统的自动化控制功能。

12.建筑给排水系统仿真教学软件：采用3D技术与交互式动画相结合的方式,模拟实际生活给水系统、消防给水系统、热水给水系统、排水系统的结构。可实现以建筑内部生活给水系统仿真,建筑内部消防给水系统仿真,建筑内部排水系统仿真,建筑内部热水供应系统仿真,建筑给排水主要组成设备的结构仿真,各类给排水系统的运行过程仿真。

13.该系统集成远程实验台电源管理系统,通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。

14.该系统还可通过PC控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,可自由设定任意一处与电控模块引脚有关的各种常见故障,故障类型包括：线路断路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置8路大电流5A的开路故障、16路小电流2A的信号通路的开路、不良、偶发、短路等故障,共24路故障设置。可根据需求扩展设置64路大电流5A的开路故障、128路小电流2A的信号通路的开路、不良、偶发、短路等故障,共192路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

15.所有配备驱动模块的 ,均可通过内置的专用新型无线数据传输模块无线组网, 实现远程集中管理。

16.用户可选择通过无线或RS-232串口通讯与其它配套的无线故障设置控制系统组成一个网络,系统可以联机考核也可以脱机考核,通过主控计算机控制每一台的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

二、规格与组成：

13.不锈钢钢架1000mm×1000mm×1900mm1台

14.污水处理单元有机玻璃1个

15.水流指示器灵敏度：15-37.5L/mim1只

16.玻璃球洒水喷头68℃温级2只

17.消防水泵三相AC 380V功率：0.55KW扬程：21M流量：130 L/min。1台

18.变频磁力驱动泵三相AC 380V功率：0.37KW扬程：12m流量：20L/min2台

19.排水泵单相AC220V 是一表示2功率：95W扬程：9m流量：18L/min1台

20.气压罐容积50L1个

21.压力变送器量程0-200KPa1只扩散硅

22.电加热锅炉容量50L,功率2KW1台

23卫浴台面盆50 cm×45 cm×20 cm4个

24万向下水通用件4个

25水龙头混合式4个

26花洒通用件4个

27.混合阀通用件4个

28.浮球液位传感器高、、低二档2个

29脉冲水表0.01立方米/脉冲1只

30..西门子PLC控制器CPU224XP、14DI/10DO,2AI/1AO1个

31.西门子变频器V20,三相380V输入 ,0.75kW,带BOP面板1台

32.触摸屏7英寸、彩色、高分辨率

33.组态软件力控6.0 1套带权

34.低压电气小继电器、交流接触器、热过载继电器1套

35.空气开关带漏电保护器1个

36.保险丝15A3个

37.操作开关2位6个

38.开关电源输出：DC24V1个

39.工作状态指示灯工作电压：DC24V7只

40.型材电脑桌60cm×60cm×80cm1张(注如配电脑配电脑桌)

41.管材、配件及配套工具:

42.豪华工具车钢板设计,设有抽屉及柜子,可移动1台

43.管材与配件包含短柄球阀、铜球阀、蝶形球阀、黄铜闸阀、铜止回阀、镀锌变径接头、镀锌90°弯头、镀锌活接头、镀锌直通接头、镀锌三通接头、PVC-U管、PVC透气帽、PVC异形顺水三通、PVC单承插、PVC双承插存水管、PP-R管、90°弯头、等径三通、阴螺纹弯头、阳螺纹接头、截止阀、外牙直通接头、内牙直通接头、内牙三通接头、不锈钢内牙三通、弯头、不锈钢内牙弯头、不锈钢外牙直接、铜转接头、铜活接头、角阀、编织软管、金属线管、金属线管接头、1寸镀锌管、3/4寸镀锌管、不锈钢管、黑色保温管等。1套

44.配套工具包含管螺纹铰扳、管子台虎钳（带支架）、镀锌管割刀、热熔机、PPR管剪刀、复合管割刀、钢锯、锯条、PVC胶水、卷尺、扳手、管钳、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、绝缘手套、绝缘胶鞋、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架、剪刀、手动试压泵等。1套

45.能够实训项目

1)系统竣工图和控制电气原理图绘制

2)管材加工和连接：镀锌管、不锈钢复合管、PPR、UPVC管的切割、套丝、熔接、连接。

3)配件和器件的安装：完成生活给水系统、消防给水系统、热水给水系统和排水系统中管路配件的安装；完成水泵、压力变送器、水表、浮球液位计、信号蝶阀、湿式报警阀组、水流指示器、闭式喷头、末端试水装置、水龙头、淋浴器等水暖器件的安装。

4)管道试压与通水试验

5)电气设计、安装与接线：水泵、配电柜、控制器、指令元件、操作元件的安装、接线

6)控制程序设计与调试:（变频控制程序；抄表计费程序；喷淋灭火控制程序；给排水监控程序；组态监控系统）

46.主要配置

序号	器材名称	器材规格或型号	数量	单位	备注
1	PLC控制器	西门子SR30+EMAM03	1	个
2	变频器	V20,三相380V输入 ,0.75kW,带BOP面板	1	台
3	触摸屏	7英寸、彩色、高分辨率
4	组态软件	昆仑通态	1	套
5	低压电气	小继电器、交流接触器、热过载继电器	1	套
6	空气开关	带漏电保护器	1	个
7	保险丝	15A	3	个
8	操作开关	2位	6	个
9	开关电源	输出：DC24V	1	个
10	工作状态指示灯	工作电压：DC24V	7	只
11	型材电脑桌	60cm×60cm×80cm	1	张	电脑用户自配
