SB-TMP智能温度控制实训装置
一、智能温度控制 概述：
温度测控实训装置是实验温度范围0-100℃，可快速升温，快速降温。其重要结构特点是微小、紧凑、美观、安全。装置由实验温度箱、加热器、可控硅调压模块、风扇、K热电偶、水银温度计、Pt100传感变送器、智能温控仪表等组成。可以和PLC组成温度检测和闭环PID调节温度控制系统。提供温度检测：①Pt100(选用0-250℃)，温度变送器（0-10V信号）。②K型热电偶（输出mV级控制信号）。通过PLC与上位机通讯。控制参数可以在上位机中设置。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。
二、技术参数：
1.输入电源：单相三线～220V±10% 50Hz
2.气源：0.2Mpa～0.55Mpa
3.工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃）海拔＜4000m
4.装置容量：＜0.5kVA
5.外形尺寸：1000mm×640mm×1200mm
二、基本配置：
|
序号 |
名称 |
型号或简要说明 |
数量 |
单位 |
|
1 |
铁质喷塑机座 |
|
1 |
件 |
|
2 |
小型风扇 |
|
2 |
台 |
|
3 |
恒温室 |
材质：亚克力 |
1 |
件 |
|
4 |
加热棒 |
功率：0.4KW |
1 |
只 |
|
5 |
温度传感器 |
PT100 |
2 |
只 |
|
6 |
变送器 |
|
1 |
只 |
|
8 |
固态继电器 |
|
1 |
只 |
|
9 |
接线端子 |
接线端子外径4mm |
22 |
个 |
|
10 |
手动阀 |
|
1 |
个 |
|
11 |
红色按钮 |
|
1 |
个 |
|
12 |
绿色按钮 |
|
1 |
个 |
|
13 |
红色指示灯 |
|
2 |
个 |
|
14 |
绿色指示灯 |
|
2 |
个 |
|
15 |
ST30 |
|
1 |
台 |
|
16 |
EM AM03 |
|
1 |
台 |
三、实验内容：
1、热电阻、热电偶、水银温度计等温度检测、传感变送的原理认识实验
2、Pt100温度特性实验（用万用表测Pt100电阻变化）
3、K型热电偶特性测试实验（用万用表测K型热电偶毫伏输出）
4、温度仪表PID控制实验
5、温度上位机组态控制实验
6、利用PLC做温度闭环控制
7、利用MCGS中文组态软件和温度测控实验装置进行组态工程编程训练实验

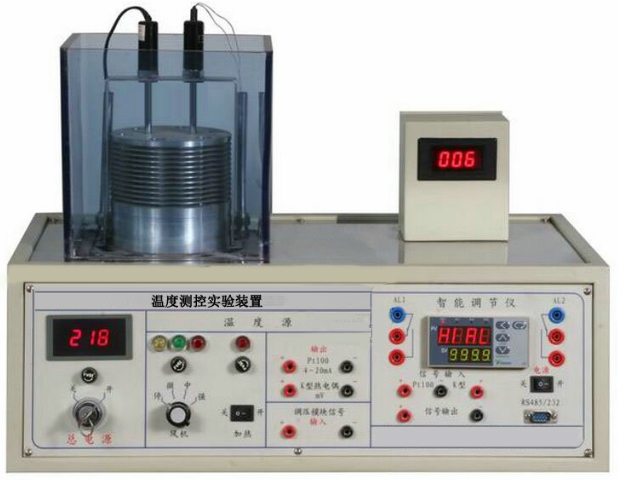

SB-GD06PLC自动温度测控实验装置
一、装置概述
1、温度测控实验装置，实验温度范围0-100℃，可快速升温，快速降温。其重要结构特点是微小、紧凑、美观、安全。装置由实验温度箱、加热器、可控硅调压模块、K型温度传感器及Pt100传感变送器等组成。可以和PLC组成温度检测和闭环PID调节温度控制系统。
2、提供温度检测：
①Pt100(选用0-250℃)，温度变送器（4-20mADC信号）。
②K型热电偶（输出mV级控制信号）。
③工业水银温度计0-300℃。
④配有3位LED温显表。
3、该训练设备是西门子PLC可编程控制器： S7-200SMART CPUCR40数字量24 点输入/16 点输出。通过相关实验，可以熟悉PLC的基本使用和编程方法，编程软件的使用等。培养学生相应的知识和技能，适合职业学校、职业学校、中等职业学校和技术学校相关专业的教学和技能培训与考核。
4、通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及上位机中设置。
5、本装置具有安全保护，提供标准信号及相关测试点供单片机接入进行编程实验。
1）PLC模块的所有输入和输出端子通过传输端子引出到面板上，并与D2测试线连接。
2）PLC模块选用西门子PLC，提供数字输入8合14输出，模拟量输入6合2输出，支持RS232和RS485通讯。
3）模块配有直流0-30V电压表。
4）配备2套模拟DC0-10输出。
二、装置功能
1.热电阻、热电偶、水银温度计等温度检测、传感变送的原理认识实验。
2.温度模拟标定方法实验。
3.Pt100温度特性实验（用万用表测Pt100电阻变化）。
4.K型热电偶特性测试实验（用万用表测K型热电偶毫伏输出）。
5.温度仪表PID控制实验。
6.温度上位机组态控制实验。
7.研究分析不同P、I、D参数值对控制系统的动态特性、静态特性性能影响与评价。
8.利用组态软件和温度测控实验装置进行组态工程编程训练实验。
三、技术参数
（1）输入电源：单相三线制220V±10%50Hz
（2）外形尺寸：297毫米×230毫米×80毫米
（3）总容量：<500VA
（4）重量：<100公斤
（5）工作条件：环境温度-10°C~+40°C 相对湿度<85%（25°C）
