SBXWG-01型维修电工实训考核柜（柜式、双面型）
一、维修电工实训考核柜概述
维修电工实训考核柜可完成"电工技术"、"工厂电气控制"、"机床线路控制"、"可编程控制技术"等多门课程的实训。装置资源开放，可充分培养学生的实际动手能力，适合当今教育教学中的实训训练。本装置采用用标准配电柜为主体柜、双面结构，包含如下资源：电源控制、三相交流电源，直流电源，励磁电源、电枢电源、测量仪表、可编程控制器（三菱系列）、模拟量模块、编码器、彩色触摸屏、变频器（三菱系列）、控制软件、交流接触器、按钮、指示灯、时间继电器、行程开关、中间继电器、三相异步电机、直流电机等。适用于大学、专科院校及各类职业教育培训机构的实训教学、考核鉴定。

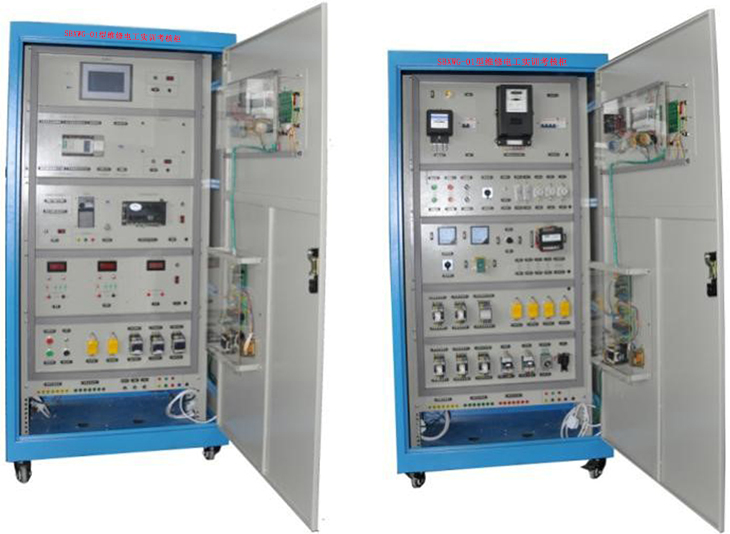

正面 反面
二、维修电工实训考核柜特点
1.维修电工实训考核装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，其中一面装有电源控制、交直流电源、测量仪表、低压电气器件，另一面装有PLC模拟量模块、变频器、直流调速模块，该配电柜占地面积小，外形美观；
2.电气控制线路元器件都装在电气柜内部，配有布线槽、接线端子；通过
端子学生可自行接线、布线，构建控制系统，实训特点明显，同时具有一定的扩展性；
3.技能实训用的控制线路和配套的电机经特殊设计，可模拟实际机床的电气线路，也可满足机床的电气故障分析及排故的训练要求；
4.提供过压、过流、漏电保护电路，当如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用；
三、维修电工实训考核柜技术性能
1.输入电压：三相四线制380V±10% 50HZ
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜2000m
3.装置容量：＜1.5KVA
4.外形尺寸：800mm×600mm×1800mm
5.设备重量：200Kg
四、控制柜配置
（一）柜体
左、右柜壁为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板、铝质材质；结实牢固、美观大方。
（二）柜门
装有1只交流电压表、1只交流电流表、电压指示切换开关；控制柜的供电急停按钮和启停开关控制，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。
（三）内部配置模块
用走线槽把内部空间分隔为不同区域，布局合理，所有电气元件接线端子均已引到专用端子排上，学生从端子排上接线/布线，接近工业实际现场，实训特点明显。
1.交直流电源
直流电源
励磁电源：直流220V，具有短路保护
电枢电源：直流0～220V连续可调电源一路，具有短路保护
直流稳压电源：220V、24V、12V、5V，具有短路软截止自动恢复保护功
能
交流电源：
设有变压器一组，变压器原边根据不同的接线可加220V,也可加380V交流
电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压。
提供过压、过流、漏电保护，当如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用；
2.仪器仪表
提供交流数字电压表，测量范围为0～500V，量程自动切换，精度为0.5级，三位半数显。
直流数字电压表，测量范围为0～1000V，分2V、20V、200V、1000V四档，直键开关切换，三位半数显，精度为0.5级。
直流数字电流表，测量范围为0～2000mA，分20mA、200 mA、2000 mA四档，直键开关切换，三位半数显，精度为0.5级。
3.电气元件
提供三相断路器，二相断路器，二相电能表、三相电能表、互感器、熔断器（5A）、交流接触器、热继电器、数字式时间继电器、速度继电器、按钮开关（常开、常闭）、急停按钮、行程开关、能耗制动变压器、整流桥、能耗制动电阻、大功率电阻、信号指示灯（红、绿、白、黑）、万能转换开关、选择按钮、交流电压表、交流电流表、功率因数表等。
4.可编程控制器模块
配有日本三菱PLC FX1N-40MR（24路数字量输入16路数字输出）。模拟量模块FXON-3A模拟量模块（2入/1出），通信模块，含RS485通信；采用DIN导轨固定安装于电气柜中，SC-09通信编程电缆，GX Developer编程软件，MCGS工控组态软件，仿真教学软件。
利用专用导轨固定安装于控制柜内部实训板上，主机开关量、模拟量接线端子均已通过防空插座引到控制柜外部，方便与实训模块的连线。另外还将这些端子通过走线槽引到控制柜内部实训板中的专用端子排上，学生自己动手接线、布线、接近工业实际现场，实训特点明显。
5.变频器模块
日本FR-D720S-0.4KW变频器，具有RS485通信端口，配有变频器与PLC通信编程电缆。
6.工业触摸屏模块
配有昆仑通态7英寸触摸屏：DC24V供电，彩色触摸屏，配有通信下载编程电缆，触摸屏与变频器通信电缆，触摸屏与PLC通信电缆，触摸组态软件。
7.直流开关电源模块
配有一只24V开关电源模块，用于给三菱主机、三菱触摸屏等进行供电。
8.直流调速模块
直流电机调速控制实训组件：由专用驱动模块、隔离电路等装组成。
9.不锈钢电机导轨、光码盘测速系统及数显转速表（光电编码器）。带有电压反馈和脉冲反馈。
10.三相异步电机（带速度继电器）：一台，380V、180W
11.直流电动机：一台 DCC20V、50W
12、实验室智慧用电安全控制系统
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
1）、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！
2）、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。
3）、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关！
4）、后台系统：实时视频监控实验台（选配），可一键预览设备的在线和运行情况，分析设备使用率及运行时间！
现场需对功能逐一演示，提供有效、权威的证明文件，证实该产品的可靠、安全、先进性。
五、实训内容
可编程控制技术
1.PLC控制三相异步电机电机启停
2.PLC控制三相异步电机电机顺序启停
3.PLC控制三相异步电机点动和自锁控制
4.PLC控制三相异步电机Y-△启动控制（含时间调节）
5.PLC控制三相异步电动机正反转控制
6.PLC控制三相异步电机带限位自动往返控制
变频调速技术
7.变频器功能参数设置与操作（面板操作）
8.变频器功能参数设置多段速度选择变频调速
9.基于PLC控制的多段速度选择变频调速
10.基于PLC通信方式的多段速度选择变频调速
11.电位器控制变频器外部电压调速
12.基于PLC模拟量方式的变频器闭环调速（控制变频器外部电压）
13.基于PLC通信方式的变频器开环调速
14.基于PLC通信方式的变频器闭环定位控制
触摸屏组态控制技术
15.触摸屏组态控制三相异步电机启停
16.触摸屏组态控制三相异步电机正反转
17.触摸屏组态控制三相异步电机运行时间
18.触摸屏组态控制变频器调速
19.触摸屏组态控制直流电机调速
直流电机调速技术
20.直流电机的启停控制
21.直流电机PWM调速
22.直流电机外部电位器调速
23.基于PLC模拟量直流电机闭环调速系统
低压电气实训
24.三相异步电动机接触器自锁控制线路
25.三相异步电动机接触器点动控制线路
26.三相异步电动机的多地控制
27.接触器联锁的正反转控制线路
28.按钮联锁的三相异步电动机接触器正反转控制线路
29.双重联锁的三相异步电动机正反转控制线路
30.三相异步电动机定子串电阻减压启动手动控制线路
31.三相异步电动机定子串电阻减压启动自动控制线路
32.Y-△启动自动控制线路
33.单向减压启动及反接制动控制线路
34.能耗制动的控制线路
35.三相异步电动机的顺序控制
36.工作台自动往返控制线路
37.单相电度表直接/间接接线
38.单相电度表经电流互感器的接线
39.三相三线电度表直接接线
40.电压表、电流表安装电路
41.一只电流互感器用于单相回路的接线
42.电流互感器与电流表配用接线
43.万能转换开关和电压表测量电压接线
六、维修电工实训考核柜配置清单
|
柜体 |
||||
|
1 |
柜体 |
900×650×1800mm |
套 |
1 |
|
2 |
安装板 |
|
块 |
10 |
|
3 |
保险座 |
含5×20保险 5A |
套 |
6 |
|
4 |
报警记录仪 |
|
套 |
2 |
|
5 |
启动按钮 |
NP4-11BN 绿 点动 |
只 |
2 |
|
6 |
停止按钮 |
NP4-11BN 红 点动 |
只 |
2 |
|
7 |
急停按钮 |
NP4-11蘑菇头 红 |
只 |
2 |
|
8 |
漏电开关 |
DZ47LE32 C16 3P+N |
只 |
2 |
|
9 |
电压表 |
6L2 450V |
只 |
2 |
|
10 |
电流表 |
6L2 5A |
只 |
2 |
|
11 |
万能转换开关 |
LW8D-YH3/3 |
只 |
2 |
|
12 |
面板 |
|
块 |
2 |
|
安装板部分 |
||||
|
1 |
触摸屏 |
昆仑通泰7吋 |
只 |
1 |
|
2 |
通讯口 |
DB9 公 |
只 |
1 |
|
3 |
通讯口 |
DB9 母 |
只 |
2 |
|
4 |
USB接口 |
触摸屏转接 |
只 |
1 |
|
5 |
大红开关 |
13×28mm |
只 |
5 |
|
6 |
保险座 |
黑 |
只 |
5 |
|
7 |
变频器 |
D720S 0.4KW |
只 |
1 |
|
8 |
多圈电位器 |
1K 含旋钮 |
只 |
1 |
|
9 |
电枢电源 |
带控制端 |
只 |
1 |
|
10 |
PLC主机 |
FX1N-40MR |
只 |
1 |
|
11 |
通讯模块 |
485BD |
只 |
1 |
|
12 |
扩展模块 |
FX0N-3A |
只 |
1 |
|
13 |
直流数字电压表 |
0-2000mA |
套 |
1 |
|
14 |
直流数字电压表 |
0-300V |
套 |
1 |
|
15 |
交流数字电压表 |
0-500V |
套 |
1 |
|
16 |
按钮开关 |
NP4-11BN红点动 |
只 |
3 |
|
17 |
按钮开关 |
NP4-11BN绿点动 |
只 |
3 |
|
18 |
按钮开关 |
NP4-11BN黑点动 |
只 |
1 |
|
19 |
旋钮开关 |
NP4-11 黑 |
只 |
1 |
|
20 |
大纽子开关 |
9支脚 |
只 |
1 |
|
21 |
十字开关 |
直径22 常开自复位 |
只 |
1 |
|
22 |
万能转换开关 |
LW8D-YH3/3 |
只 |
1 |
|
23 |
万能转换开关 |
LW8D 4组触点 2档 |
只 |
1 |
|
24 |
漏电开关 |
DZ47LE32 C16 4P |
只 |
1 |
|
25 |
漏电开关 |
DZ47LE32 C16 2P+N |
只 |
1 |
|
26 |
行程开关 |
YBLX-K1/311 |
只 |
6 |
|
27 |
单相电度表 |
DD862-2/4 |
只 |
1 |
|
28 |
三相三线无功表 |
DX865-2/4 |
只 |
1 |
|
29 |
白炽灯 |
含座 15W 绿 |
套 |
1 |
|
30 |
保险座 |
RT14-20含3A保险 |
套 |
2 |
|
31 |
陶瓷保险座 |
RL1-15 含3A保险 |
套 |
3 |
|
32 |
电压表 |
6L2 450V |
只 |
1 |
|
33 |
电流表 |
6L2 5A |
只 |
1 |
|
34 |
电流互感器 |
BH-0.66 30/5 |
只 |
1 |
|
35 |
控制变压器 |
BK150 0/6.3/12/20/20/36/110 |
只 |
1 |
|
36 |
交流接触器 |
CJX2-1210 AC220V |
只 |
9 |
|
37 |
辅助触头 |
F4-11 |
只 |
5 |
|
38 |
辅助触头 |
F4-22 |
只 |
1 |
|
39 |
热继电器 |
含座 5A NR2-11.5 |
套 |
2 |
|
40 |
时间继电器 |
含座 JSZ3A-D 220V |
套 |
1 |
|
41 |
开关电源 |
5V/12V/24V |
只 |
|
|
42 |
电磁铁 |
220V |
只 |
1 |
|
43 |
电阻 |
75Ω/75W |
只 |
3 |
|
44 |
电阻 |
10Ω/25W |
只 |
1 |
|
45 |
二极管 |
5408 |
只 |
4 |
|
46 |
接线柱 |
|
个 |
若干 |
|
47 |
接线端子 |
|
个 |
若干 |
|
48 |
线槽 |
30×30 |
米 |
20 |
|
49 |
有机玻璃 |
|
套 |
4 |
|
50 |
机柜安装螺丝 |
|
套 |
40 |
|
51 |
PLC编程线 |
三菱 |
条 |
1 |
|
52 |
触摸屏下载线 |
|
条 |
1 |
|
53 |
PLC变频器通讯线 |
DB9 1:1 |
条 |
1 |
