新能源汽车检测与维修实训考核设备
新能源汽车专业一体化学习工作站建设，是按照新能源汽车检测与维修技术专业“校企共建，双轨并行，工学结合”人才培养方案的整体要求建成的，集教学、培训为一体，由新能源汽车故障诊断、检测等模块化一体化教学的场地组成。包括新能源汽车电气基础学习工作站、新能源汽车核心部件学习工作站、新能源汽车核心技术原理学习站、纯电动汽车基础训练工作站、新能源汽车整车检测维修工作站、新能源汽车创新创业工作站，以及新能源汽车世赛集训站、新能源汽车展示区等。
一、功能特点

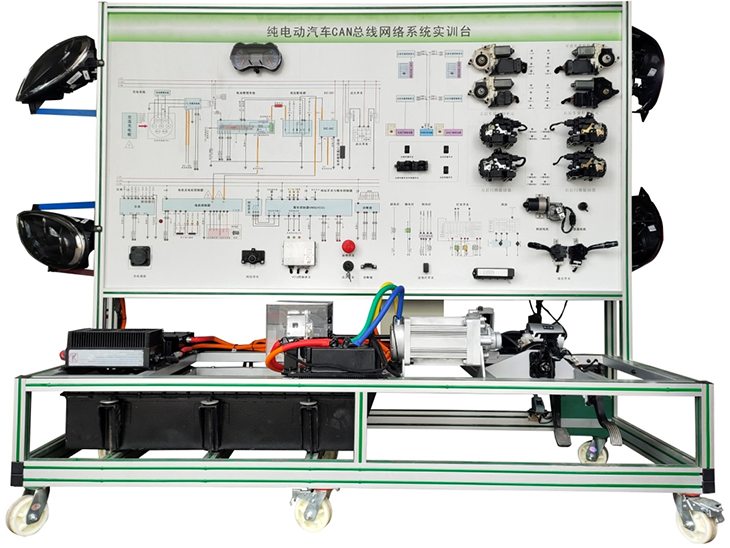

1.新能源汽车检测与维修实训考核设备完整展示了电动汽车整车CAN总线网络电控系统（包括舒适系统/电机控制/电池管理系统/VCU整车控制系统），可以动态模拟整车CAN总线网络电控系统的运行状态与工作过程。
2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车整车CAN总线网络电控系统结构原理图和实物，认识和分析电动汽车整车CAN总线网络电控系统的工作原理。
3.示教板面板上安装有点火开关、带网关通讯的整车控制器模块，智能仪表模块，电源系统模块，舒适控制模块（车窗与中控等），电动机控制器，工况指示灯，电源开关，油门踏板，制动踏板，动力电机等模块与操纵开关。
4. 设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
二、技术规格
1. 外接电源：交流220V±10% 50Hz
2. 工作电压：直流12V
3. 工作温度；－40℃~+50℃
4. 外形尺寸：2050x600x1700mm（长x宽x高）
5.动力电源：72V
三、基本配置（每台）
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
|
1 |
控制面板与检测台 |
1.装有各种检测端子以及彩色原理图 2.冷板冲压成形移动架台 3.带有4只可移动脚轮 |
套 |
1 |
|
2 |
电动汽车磷酸铁锂电池 |
72V 20AH |
套 |
1 |
|
3 |
电动车组合仪表（7寸BMS信息显示屏） |
电动汽车仪表带CAN通讯；包含指示灯、电流电压指示、电量指示、能量流程图、REDAY/OK灯； |
套 |
1 |
|
4 |
BMS电池管理控制单元系统 |
配套，包括：中央控制模块ECU，终端模块ECU。 |
只 |
1 |
|
5 |
点火开关 |
配套 |
只 |
1 |
|
6 |
车载充电器 |
72V20AH，带CAN-BUS通讯 |
台 |
1 |
|
7 |
DC-DC转换器 |
72V转12V |
套 |
1 |
|
8 |
电动汽车充电枪与车载侧插座 |
电动汽车国标，CEBEA |
套 |
1 |
|
9 |
电机驱动系统 |
72V1KW，带CAN-BUS通讯 |
套 |
1 |
|
10 |
电动车车身电气系统 |
包括电动车窗/中控锁系统，带CAN-BUS通讯 |
套 |
1 |
|
11 |
VCU整车控制系统 |
配套 |
套 |
1 |
|
12 |
故障模拟与排除装置 |
配套 |
套 |
1 |
|
13 |
设备教师/学生手册 |
配套 |
套 |
1 |
|
14 |
设备合格证、保修卡 |
配套 |
套 |
1 |
