曲柄导杆滑块凸轮测试实验装置,机械设计实训室

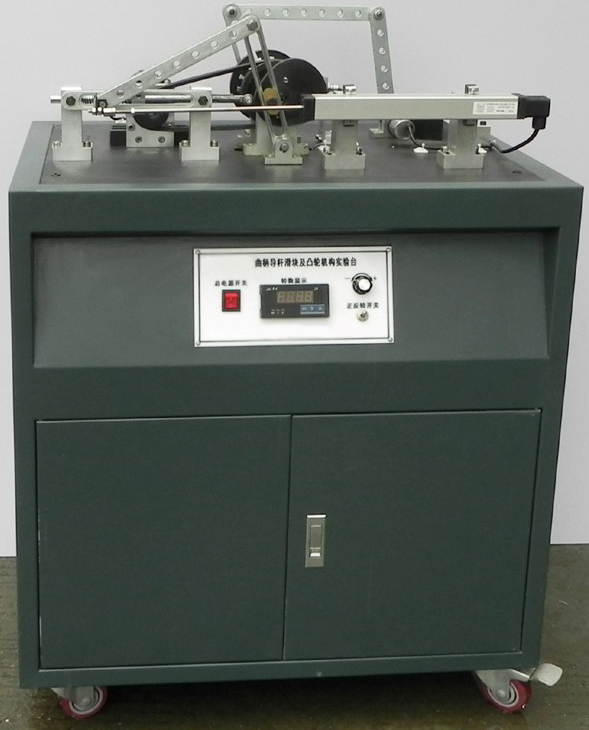

SBJX-JYT曲柄导杆滑块凸轮测试实验装置
曲柄导杆滑块凸轮测试实验装置”能完成曲柄导杆滑块凸轮实物拼装、运动参数检测、运动轨迹分析等实验项目。使学生能够很好地了解曲柄滑块机构、曲柄导杆滑块机构、直动滚子推杆盘形凸轮机构和直动平底推杆盘形凸轮机构的运动时性、掌握位移、速度、加速度的测定方法。适合各院校《机械设计基础》、《机械设计》、《机械原理》等课程教学实验需要。
曲柄导杆滑块凸轮测试实验台,该组合实验装置，只需拆装少量的零部件，即可分别构成四种典型的传动系统，它们分别是曲柄滑块机构、曲柄导杆滑块机构、平底直动从动杆凸轮机构和滚子直动从动杆凸轮机构。而每一种机构的某一些参数，如曲柄长度、连杆长度、滚子偏心等都可在一定范围内作一些调整，通过学生拆装及调整可以加深实验者对机械结构本身特点的了解，对某些参数改动对整个运动状态的影响也会有更好的认识。
一、实验目的：
通过实验，了解位移、速度、加速度的测定方法；转速及回转不均率的测定方法；
通过实验，初步了解“JYT型组合机构实验台”及光电脉冲编码器、同步脉冲发生器（或称角度传感器）的基本原理，并掌握它们的使用方法；
通过比较理论运动曲线与实测运动曲线的差异，并分析其原因，增加对运动速度特别是加速度的感性认识；
比较曲柄滑块机构与曲柄导杆机构的性能差异；
检测凸轮直动从动杆的运动规律；
比较不同凸轮廓线或接触副，对凸轮直动从动杆运动规律的影响。
二、主要技术参数：
曲柄长度可调范围：25-45mm
滑块偏置可调范围：±5
凸轮廓线升程：30mm
凸轮滚子从动件偏置调节范围：±5
光电脉冲编码器一个，输出电压：5V
脉冲数：1000P
电机额定功率：P=70W
电机转速：0-180r/min
三、数据采集内容
1、采集凸轮机构滑块运动规律曲线
2、采集角度曲线规律
3、采集滑块往复运动规律曲线
4、转数调节
5、可以采集的曲线打印等
|
