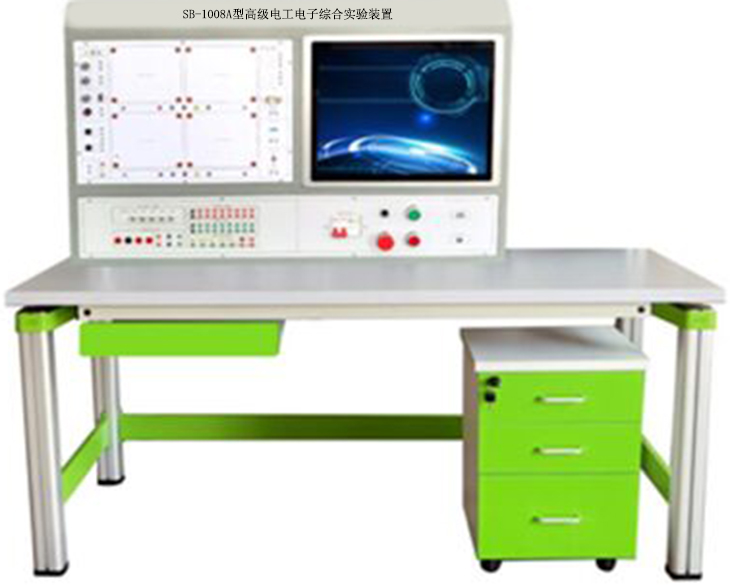

SB-1008A型高级电工电子综合实验装置
一、概述
高级电工电子综合实验装置，电工电子综合 适用于应用型本科、高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的《模拟电子技术》、《数字电子技术》、《电路分析基础》、《电工学》等课程要求。
1．采用模块化设计，包含数字电路实验单元、模拟电路实验单元、电路原理实验单元；防反接设计，能够实现短路保护及自动恢复功能；
2．配套使用的单元电路模块尺寸约150×125mm，每个模块正面有中英文标识，反面工程塑料开模底盒无缝保护，单元电路模块底盒采用透明亚克力，防尘防潮。配有4个专用供电及固定插座，与实验挂箱配套使用，外观精美而耐用；
3．单元电路模块上集成两种供电方式，确保单元模块既可以安装在实验箱上使用，通过实验台上左边透明创新实验模块固定底板进行供电，又可以脱离实验台固定底板，通过外部供电独立进行实验；
4．电气控制与三相电路验采用挂箱式。
5．主要由实验台主体、实训屏、电子实验主板、透明创新实验搭建模块、实验挂箱、实验桌组成。
二、实验资源构成及技术参数
控制屏为铝型材结构，实验时挂放电子实验主板、实验挂箱。
（一）实验台
铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交流电源、直流稳压电源、恒流源、测试仪表及实训器件等。
具体功能如下：
1．控制及交流电源部分
（1）提供三相固定380V交流电源，电流型电压型漏电开关保护，通过转换开关测量三相输出线电压。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供3V、6V、9V、12V、15V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座3只，为外部仪器提供工作电源。
2．直流电源部分
双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
3．仪表部分
（1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。
（2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（3）直流数显电压表一只，测量范围：0-300V，0.5级，三位半数显。
（4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（5）单相智能型功率、功率因数表
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
（二）电子实验主板
1．电源输入：AC220V±10%50Hz
2．电源输出：
（1）提供直流电源输出：-5V/0.2A~+5V/0.2A可调， -12V/0.2A~+12V/0.2A可调，固定电源+12V/1A，-12/1A,+5V/1A，-5V/1A；设有短路保护自动恢复功能；
（2）提供交流电源AC15V，AC7.5V，AC0V；
（3）信号源（函数发生器）：
幅度连续可调信号源，可输出三角波、方波、正弦波，频率范围10Hz~100KHz；
提供正负输出单次脉冲（脉冲信号发生器）：
提供正负脉冲输出，每按一次输出一个正负脉冲；
（4）提供三态逻辑测试笔：
可测量和显示TTL电平的高电平、低电平和高阻态；
3．提供12V/5W灯泡负载一个；
4．提供200欧/2W功率电阻一个；
5．提供12V/1.2W直流电机负载一个；
6．透明创新实验模块固定底板进行供电区。
（三）透明创新实验模块（底盒使用开模注塑有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤）
★1.电路基础实验模块
（1）电路基础一
模块提供7种常用电阻（功率不小于1W ）；7种实验配套电容；4种常用二极管，包括整流二极管、检波二极管、开关二极管、稳压二极管；3种常用色环电感；两路开关控制电路；NPN、PNP三极管各一个；2路电流方向不同的电流测试插孔；所有器件均配有测试插孔，既可以满足常用元器件的测量实验，又可以组合使用，完成配套的各种实验以及各种创新实验内容。
（2）电路原理一
模块上具有电源供电指示及供电单元、基尔霍夫定理、叠加原理、互易定理等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建，同时配有专用的电流插座，方便电流的测量。
（3）电路原理二
模块上具有电源供电指示及供电单元、戴维南定理、诺顿定理、电源等效变换、最大功率传输定理等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建，同时配有专用的电流插座，方便电流的测量。
（4）动态电路一
模块上具有电源供电指示及供电单元、R、L、C特性测试，一阶动态响应，二阶动态响应等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
（5）动态电路二
模块上具有电源供电指示及供电单元、RC串并联选频，RC单、双T选频网络、RLC串联谐振电路等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
（6）有源滤波器
模块上具有电源供电指示及供电单元、二阶有源低通滤波器、二阶有源高通滤波器、二阶有源带通滤波器、二阶有源带阻滤波器四个实验，同时配有专用的测试环，方便波形的测量。
（7）电压电流表模块
模块上装有一块直流电压表85C17 30V,一块直流电流表85C17 1A.
2． 模拟电路实验模块
（1）晶体管放大电路一
模块上具有电源供电指示及供电单元、晶体管放大单元模块电路，可完成单管放大电路实验、两级放大电路实验、负反馈放大电路实验等试验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
（2）晶体管放大电路二
模块上具有电源供电指示及供电单元、差分放大电路、场效应管放大电路，可完成场效应管放大电路实验以及差动放大器等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
（3）波形发生电路
模块上具有电源供电指示及供电单元、波形发生电路，可完成RC正弦波振荡器实验、LC正弦波振荡器等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
（4）集成运放电路
模块上具有电源供电指示及供电单元和集成功放放大电路实验内容等，同时模块还提供各种实验中所需要的电阻、电容、二极管等常用元器件以满足实验需求。
（5）功率放大电路
模块上具有电源供电指示及供电单元、功率放大电路，可完成OTL功率放大电路、集成功率放大电路等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
（6）直流稳压电源电路
模块上具有电源供电指示及供电单元、整流电路、输入滤波、输出滤波、可调集成稳压、二极管稳压、晶体管串联稳压、晶闸管可控整流、固定集成稳压电路，可完成各种稳压电路实验内容。
（7）电容三点式LC振荡器电路
直流+12V供电，独立电源开关；西勒和克拉泼电路切换测试，静态工作点可调，振荡回路电容值可选。熟悉静态工作点、耦合电容、反馈系数、等效Q值对振荡器振荡幅度和频率的影响
（8）集成乘法器幅度调制电路
直流±12V供电，独立电源开关；实现AM，DSB，SSB三种调幅波，观察三种调幅波的频谱特征，研究已调波与调制信号、载波之间的关系。
（9）振幅解调器（包络检波）电路
直流+12V供电，独立电源开关；实现对调幅信号的相干检波。理解同步检波器能解调各种AM波、DSB波以及SSB波的概念
（10）振幅解调器（同步检波）电路
直流+12V供电，独立电源开关；适合于解调信号电平较大（俗称大信号）的AM波。它具有电路简单，检波线性好，易于实现等优点。
（11）变容二极管调频器电路
直流+12V供电，独立电源开关；实现静态调制和动态调制，掌握用变容二极管调频振荡器实现FM的方法；
（12）电容耦合回路相位鉴频器电路
直流+12V供电，独立电源开关；具有相位鉴频和斜率鉴频两种方式，解电容耦合回路相位鉴频器的工作原理，熟悉初、次级回路电容、耦合电容对于电容耦合回路相位鉴频器工作的影响。
（13）锁相环频率调制器电路
直流+12V供电，独立电源开关；采用4046实现的频率调制器，掌握用4046集成电路实现频率调制的原理和方法。
（14）锁相环鉴频器电路
直流+12V供电，独立电源开关；采用4046实现的频率解调器，了解用4046集成电路实现频率解调的原理，加深锁相环工作原理的理解。
3．数字电路实验模块
（1）DIP拓展电路一
模板上具有电源供电指示及供电单元、2组14脚锁紧插座，方便扩展使用各种数字芯片，拓展实训内容。
（2）DIP拓展电路二
模板上具有电源供电指示及供电单元、1组20脚锁紧插座，军品圆孔型直插式IC插座，方便扩展使用各种数字芯片，拓展实训内容。
（3）DIP拓展电路三
模板上具有电源供电指示及供电单元、2块400孔面包板，提供16路单排插座转镀金台阶插座电路，方便扩展使用各种数字芯片，自由搭建实验电路，拓展实训内容。
（4）逻辑电平输出电路
模块上具有电源供电指示及供电单元、2组TTL三态输出电路单元（带三色指示灯）、16路TTL电平输出单元（带三色指示灯）、16路带驱动TTL电平指示单元（三色指示灯），提供实验所需各种逻辑电平资源。
（5）LED显示电路模块
模块上具有电源供电指示及供电单元、共阴数码管单元、共阳数码管单元、8*8LED点阵单元，6组LED数码管及配套驱动显示单元，可在模块上完成各种LED基础显示实验及数字时钟实验。
4.数电选配芯片套件
提供1套实验所需各种数字逻辑芯片，满足常规数字电路实验和学生自行创新实验的需求。
5.单片机基础练习模块
（1）外部输入电源支持DC9～24V，外扩DC5V电源接口。
（2）模块上包含89C51单片机的最小系统，使用DIP40锁紧座、外扩所有IO引脚，配连接线，方便自由连接外部实验模块；
（2）复位电路：带上电复位电路和4.3mm高度的小按钮复位键；
（4） 开发板晶振：晶振设计可以方便更换；
（5）八位单向锁定开关、单路共阴数码管电路、八位共阳LED指示灯电路、八位共阴LED指示灯电路、八路独立金属按键电路（体现软件防抖/硬件防抖）、一路5V有源蜂鸣器驱动电路、一路触摸按键电路、一路继电器电路，控制口采用插孔式连接；
（6）支持USB仿真，支持USB和ISP两种下载模式，需配备下载软件以及下载线；
（7）模块上布局合理美观，需有明确电路图指示图案，使用中英文标注，方便基础教学。至少4个地线U型针，便于示波器测量连接。
（四）实验挂箱：
1.电气实验挂箱一：交流接触器2只
2.电气实验挂箱二：交流接触器1只、热继电器1只
3.电气实验挂箱三：时间继电器1只，按钮红、黃、绿
4.灯座负载挂箱：9只灯座及相应控制开关，灯泡用户自备
（五）三相交电机一台：380V/180W，铝质外壳。
★（六）实验桌：
实验桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配有一套键盘托。桌子下方配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
三、配置表
|
序号 |
名称 |
数量 |
单位 |
备注 |
|
1 |
实验台 |
1 |
台 |
|
|
2 |
实验桌 |
1 |
张 |
|
|
3 |
学生凳 |
2 |
张 |
|
|
4 |
实验专用导线 |
1 |
套 |
|
|
5 |
实验指导书 |
1 |
套 |
|
|
6 |
配套教学资源 |
1 |
共套 |
购12台以下无此项配置 |
|
（1）电路基础实验模块 |
||||
|
1 |
电路基础一 |
1 |
只 |
|
|
2 |
电路原理一 |
1 |
只 |
|
|
3 |
电路原理二 |
1 |
只 |
|
|
4 |
动态电路一 |
1 |
只 |
|
|
5 |
动态电路二 |
1 |
只 |
|
|
6 |
有源滤波器 |
1 |
只 |
|
|
7 |
电压电流表模块 |
1 |
只 |
|
|
（2）模拟电路实验模块 |
||||
|
1 |
晶体管放大电路一 |
1 |
只 |
|
|
2 |
晶体管放大电路二 |
1 |
只 |
|
|
3 |
波形发生电路 |
1 |
只 |
|
|
4 |
集成运放电路 |
1 |
只 |
|
|
5 |
功率放大电路 |
1 |
只 |
|
|
6 |
直流稳压电源电路 |
1 |
只 |
|
|
7 |
电容三点式LC振荡器电路 |
1 |
只 |
|
|
8 |
集成乘法器幅度调制电路 |
1 |
只 |
|
|
9 |
振幅解调器（包络检波）电路 |
1 |
只 |
|
|
10 |
振幅解调器（同步检波）电路 |
1 |
只 |
|
|
11 |
变容二极管调频器电路 |
1 |
只 |
|
|
12 |
电容耦合回路相位鉴频器电路 |
1 |
只 |
|
|
13 |
锁相环频率调制器电路 |
1 |
只 |
|
|
14 |
锁相环鉴频器电路 |
1 |
只 |
|
|
（3）数字电路实验模块 |
||||
|
1 |
DIP拓展电路一 |
1 |
只 |
|
|
2 |
DIP拓展电路二 |
1 |
只 |
|
|
3 |
DIP拓展电路三 |
1 |
只 |
|
|
4 |
逻辑电平输出电路 |
1 |
只 |
|
|
5 |
LED显示电路模块 |
1 |
只 |
|
|
6 |
数电选配芯片套件 |
1 |
只 |
|
|
（4）单片机基础练习模块 |
1 |
只 |
|
|
|
（5）实验挂箱 |
||||
|
1 |
9只灯座及相应控制开关，灯泡用户自备 |
1 |
套 |
|
|
2 |
交流接触器2只 |
1 |
只 |
|
|
3 |
交流接触器1只、热继电器1只 |
1 |
只 |
|
|
4 |
时间继电器1只，按钮红、黃、绿 |
1 |
只 |
|
|
（6）三相交电机 |
1 |
台 |
|
|
四、实验内容
★1、电工实验部分
实验一 电位、电压的测定及电路电位图的绘制
实验二 基尔霍夫定律的验证
实验三 叠加原理的验证
实验四 电压源与电流源的等效变换
实验五 戴维南定理和诺顿定理的验证
实验六 最大功率传输条件测定
实验七 受控源VCVS、VCCS、CCVS、CCCS的实验研究
实验八 RC一阶电路的响应测试
实验九 二阶动态电路响应的研究
实验十 R、L、C元件阻抗特性的测定
实验十一 RC选频网络特性测试
实验十二 单双T网络频率特性测试
实验十三 R、L、C串联谐振电路的研究
实验十四.双口网络测试
实验十五.负阻抗变换器
实验十六.三相负载的星、三角接法
2、电气控制
实验一 三相异步电动机的使用与起动
实验二 三相电动机接触器点动正转控制线路
实验三 三相电动机具有自锁的正转控制线路
实验四 三相电动机具有过找保护的正转控制线路
实验五 三相电动机接触器联锁的正反转控制线路
实验六 三相电动机按钮联锁的正反转控制线路
实验七 三相电动机按钮接触器复合联锁控制线路
实验八 三相电动机接触器控制Y/△降压起动
实验九 三相电动机时间继电器控制Y/△降压起动
★3、模拟电路部分
实验一 常用电子仪器的使用
实验二 单管放大电路的测量
实验三 场效应管放大器
实验四 负反馈放大器
实验五 差动放大器
实验六 集成运放基本运算电路
实验七 集成运放比较器
实验八 集成运算放大器的有源滤波器
实验九 RC正弦波振荡器
实验十 LC正弦波振荡器
实验十一 低频功率放大器（Ⅰ）─OTL 功率放大器
实验十二 低频功率放大器（Ⅱ）─集成功率放大器
实验十三 集成稳压器稳压电源
实验十四 串联型晶体管稳压电源
实验十五 电容三点式LC振荡器
实验十六 集成乘法器幅度调制电路
实验十七 振幅解调器（包络检波）
实验十八 振幅解调器（同步检波）
实验十九 变容二极管调频器
实验二十 电容耦合回路相位鉴频器
实验二十一 锁相环频率调制器
实验二十二 锁相环鉴频器
★4、数字电路部分
实验一 数字电路实验基础
实验二 集成逻辑门电路的逻辑功能
实验三 组合逻辑电路的分析
实验四 数据选择器
实验五 小规模组合逻辑电路的设计
实验六 中规模组合逻辑电路的设计
实验七 触发器
实验八 同步时序逻辑电路的分析
实验九 中规模集成时序逻辑器件的应用
实验十 同步时序电路的设计
实验十一 序列信号发生器
实验十二 数字钟
★5、单片机部分
实验一 P0口输入输出实验
实验二 步进电机正反转实验
实验三 外部中断实验----脉冲计数
实验四 秒时钟发生器实验
实验五 PC机串口（USB）通信实验
实验六 静态数码管显示实验
实验七 独立键盘按键实验
实验八 触摸按键实验
实验九 矩阵按键实验
实验十 电机转速实验
实验十一 PWM发生器（音乐）实验
实验十二 蜂鸣器实验
实验十三 WDG（内部）实验
实验十四 继电器实验
实验十五 16X16LED点阵显示汉字实验
实验十六 温湿度传感器采集实验
实验十七 1602LCD汉字和图片显示实验
实验十八 交通灯实验
实验十九 数码管动态显示实验
实验二十 日历显示实验
实验二十一 花样流水灯显示实验
