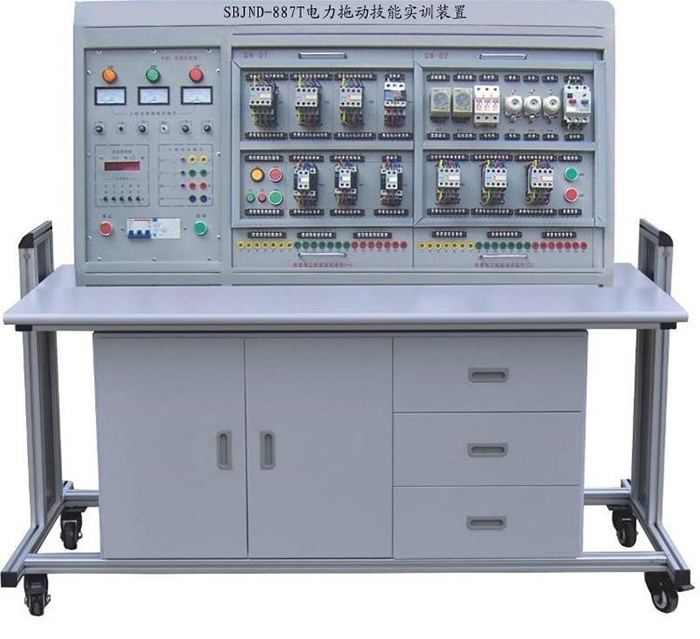

SBJND-887T电力拖动技能实训考核装置
电力拖动技能实训考核装置，通过实验实训帮助广大学生加强对理论知识的理解，并在实训的进行过程中，通过理论知识的拾取、转换、分析方法，使学生掌握电气控制线路安装及调试的基本的操作技能，提高学生的动手能力。本实训室还可用高级维修电工技能鉴定的培训和考核。电力拖动技能实训考核设备 电力拖动技能实训装置为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》等相关科目的实验及实训教学内容而研发了电力拖动技能实训装置。装置采用挂箱结构，实训项目可扩展性强，可扩展PLC与变频调速实训项目。所有的元器件通过导线引到接线端子上，有利于保护器件，通过线槽走线，接近工业现场。
一、特点：
1、电气控制线路都装在挂箱上，操作方便、更换便捷，可扩展功能或开发新实训项目，如PLC或变频调速，实训的内容具有典型性、实用性。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房，减少基建投资。
3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全。各电源输出均有软截止保护功能。
4、控制屏还设有定时器兼报警记录仪，为学生实训技能考核提供了一个统一的标准。
5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件，通过线槽走线，接近工业现场。
二、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、外形尺寸：1300×700×1400（mm）
三、装置配备
（一）电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训考核提供电源及保护。
1、由无线遥控控制三相四线电源输入，通过漏电保护器，接通总开关，由接触器通过启、停按钮进行操作。
2、设有450V指针式交流电压表三只，指示输入时三相电源电压；指示灯三只，指示实训装置与外部电源通断情况。
3、三相四线电源输出，具有单片机全程监控装置过载或短路功能，过载或短路软截止且告警，故障排除复位后方可启动电源。
4、设有定时器兼报警记录仪，平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数，为学生实训技能的考核提供一个统一的标准。
（二）实训桌：桌体为铝木结构，桌面为防火、防水、耐磨高密度板，设有抽屉和储存柜。
（三）实训组件
1、DW-71 电力拖动培训组件（一）
交流接触器3只，中间继电器2只，热继电器2只，控制按钮3只，指示灯2只
2、DW-72 电力拖动培训组件（二）
时间继电器2只，保险盒3P 1只，陶瓷保险盒3只，断路器1只，行程开关4只，二极管1只，整流桥1只，控制按钮2只。
3、DW-73 电力拖动培训组件（三）
转换开关1只，变压器380V/3，6，36V 1只，大功率电阻3只
4、DW-74 电力拖动培训组件（四）
0-240V可调交流电源一路，0-220V直流可调电源一路，直流调速电阻器1套。
5、三相异步电动机 380V Y/△接法，带离心开关 2台
6、直流电机 220V
7、实验连接线：采用高可靠护套（封闭式）结构手枪插连接线，里面采用无氧铜抽丝而成，头发丝般的多股线，外包聚氯乙烯绝缘层，具有柔软、耐压、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。
四、实训项目
1、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、具有自锁的正转控制线路
4、具有过找保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线路
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动
13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
15、QX3-13型Y/△自动起动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620车床电气控制线路
19、手动降压起动
20、单相运行反接制动控制线路
21、电动葫芦电气控制线路
22、C6163车床电气控制线路
23、控制电路联锁控制线路
24、主电路联锁控制线路
25、直流电机启动控制线路
26、直流电机的调速控制线路
27、直流电机的反转控制线路
28、直流电机制动控制线路
五、 全室参考配置表（以二十四座为例）
|
序号 |
配置名称 |
每台数量 |
全室数量 |
单位 |
备注 |
|
1 |
控制屏 |
1 |
12 |
套 |
|
|
2 |
实训桌 |
1 |
12 |
张 |
|
|
3 |
学生凳 |
2 |
24 |
张 |
|
|
4 |
器材配备 |
1 |
12 |
套 |
见表一 |
见表一
|
序号 |
名称 |
数量 |
单位 |
|
1 |
DW-71 电力拖动培训组件（一） |
1 |
套 |
|
2 |
DW-72 电力拖动培训组件（二） |
1 |
|
|
3 |
DW-73 电力拖动培训组件（三） |
1 |
套 |
|
4 |
DW-74 电力拖动培训组件（四） |
1 |
套 |
|
5 |
三相异步电动机 380V Y/△接法，带离心开关 |
2 |
台 |
|
6 |
直流电机 220V 80W |
1 |
台 |
|
7 |
特制安全导线 |
20 |
根 |

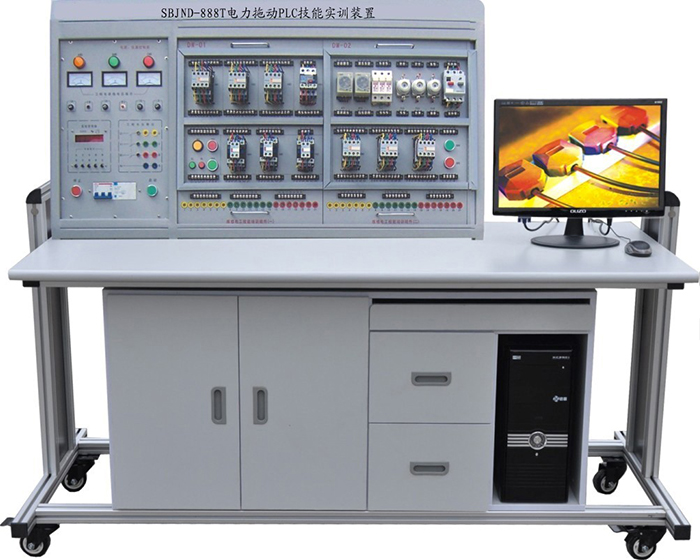

SBJND-888T电力拖动、PLC实训装置
电力拖动、PLC实训装置,电力拖动 为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构，实训项目可扩展性强，可扩展PLC与变频调速实训项目。所有的元器件通过导线引到接线端子上，有利于保护器件，通过线槽走线，接近工业现场。
电力拖动、PLC
为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》《PLC原理及应用技术》《变频调速》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构，实训项目可扩展性强，可扩展电工技能等等实训项目。所有的元器件通过导线引到接线端子上，有利于保护器件，通过线槽走线，接近工业现场。
一、特点：
1、电气控制线路都装在挂箱上，操作方便、更换便捷，可扩展功能或开发新实训项目。如变频调速，实训的内容具有典型性、实用性。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房，减少基建投资。
3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全。各电源输出均有软截止保护功能。
4、控制屏还设有定时器兼报警记录仪，为学生实训技能考核提供了一个统一的标准。
5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件，通过线槽走线，接近工业现场。
二、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、外形尺寸：1300×700×1400（mm）
三、装置配备
（一）电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训考核提供电源及保护。
1、由无线遥控控制三相四线电源输入，通过漏电保护器，接通总开关，由接触器通过启、停按钮进行操作。
2、设有450V指针式交流电压表三只，指示输入时三相电源电压；指示灯三只，指示实训装置与外部电源通断情况。
3、三相四线电源输出，具有单片机全程监控装置过载或短路功能，过载或短路软截止且告警，故障排除复位后方可启动电源。
4、设有定时器兼报警记录仪，平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数，为学生实训技能的考核提供一个统一的标准。
（二）实训桌：桌体为铝木结构，桌面为防火、防水、耐磨高密度板，设有抽屉和储存柜。
（三）实训组件
1、DW-71 电力拖动培训组件（一）
2、DW-72 电力拖动培训组件（二）
3、DW-73 电力拖动培训组件（三）
4、PLC主机及转换器培训组件（S7-200）
6、编程通讯电缆
7、仿真软件
8、工控组态软件
9、三相异步电动机 380V Y/△接法，带离心开关 2台
四、实训项目
（一）电力拖动部分
1、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、具有自锁的正转控制线路
4、具有过找保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线路
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动
13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
15、QX3-13型Y/△自动起动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620车床电气控制线路
19、手动降压起动
20、单相运行反接制动控制线路
21、电动葫芦电气控制线路
22、C6163车床电气控制线路
23、控制电路联锁控制线路
24、主电路联锁控制线路
（二）PLC综合训练部分
1、与、或、非逻辑功能测试
2、定时器、计数器功能测试
3、跳转、分支功能测试
4、移位寄存器实训
5、数据处理功能实训
6、微分、位操作实训
7、艺术彩灯造型的PLC控制
8、PLC控制三相异步电动机自锁正转控制
9、PLC控制三相异步电动机正反转控制
10、PLC控制三相异步电动机Y/△启动控制
11、PLC控制三相异步电动机降压启动控制
12、PLC控制三相异步电动机能耗制动控制
13、PLC控制C620车床电气控制线路
14、PLC控制C6163车床电气控制线路
15、PLC控制电动葫芦电气控制线路
五、 全室参考配置表（以二十四座为例）
|
序号 |
配置名称 |
每台数量 |
全室数量 |
单位 |
备注 |
|
1 |
控制屏 |
1 |
12 |
套 |
|
|
2 |
实训桌 |
1 |
12 |
张 |
|
|
3 |
学生凳 |
2 |
24 |
张 |
|
|
4 |
器材配备 |
1 |
12 |
套 |
见表一 |
见表一
|
序号 |
名称 |
数量 |
单位 |
|
1 |
DW-71 电力拖动培训组件（一） |
1 |
套 |
|
2 |
DW-72 电力拖动培训组件（二） |
1 |
套 |
|
3 |
DW-73 电力拖动培训组件（三） |
1 |
套 |
|
4 |
PLC主机及转换器培训组件（S7-226） |
1 |
套 |
|
5 |
编程通讯电缆 |
1 |
根 |
|
6 |
仿真软件 |
1 |
套 |
|
7 |
工控组态软件 |
1 |
套 |
|
8 |
三相异步电动机 380V Y/△接法，带离心开关 |
2 |
台 |
|
9 |
特制安全导线 |
20 |
根 |
