SBDJCS-1电机故障检测实训考核装置
电机故障检测实训考核装置随着科学技术的发展,人们对电气设备的维护,诊断的要求也越来越高,由原来的故障维修,预防性维修过度到预知维修(状态维修),为了使电气故障诊断实训能更上一个台阶学校在受资金的限制下购买一台电机绕组故障诊断仪,该目前市面上电机故障绕组诊断仪是针对现场技术人员而设计的,如果有多人的实训每人一台电机故障绕组诊断仪是很不经济的,电机故障的多样性实训在生产现场是不可能实现的,在生产现场不可能同时出现电机绕组故障诊仪诊断出的各种故障,故发明了<一台电机绕组故障诊断仪同时满足多人实训的教学装置>(以下简称教学装置).此装置应用于实训教学和社会服务,集教学实训,技能训练,职业培训,技能鉴定,技术服务于一体.实现"教,学,练,做"一体化教学,即节约了教学经费又填补了本校电机故障诊断实训的空白.

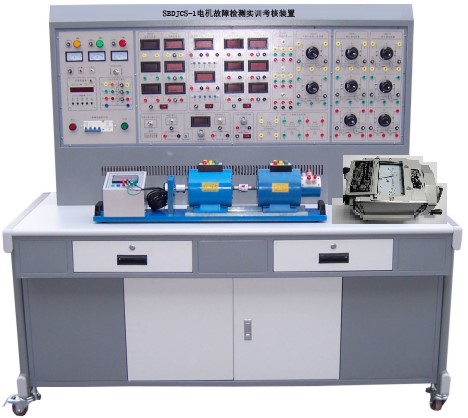

（设备外形参考图片）
一、技术参数
1、输入电压：三相四线制380V±10% 50Hz
2、工作环境：环境温度范围为-5℃～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3、装置容量：≤1.5kVA
4、安全保护：具有过流、漏电、短路、超量程等
二、装置的配置
实训装置由电源控制屏、实训桌、仪表及连接导线等组成。
（一）电源控制屏(铁质双层亚光密纹喷塑结构，铝质面板)
1、交流电源部分
提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源，配有一台三相同轴联动自耦调压器（规格1.5kVA、0～450V）。可调交流电源输出处设有过流保护装置，当相间、线间过电流及直接短路均能自动保护，克服了更换保险丝带来的麻烦，并具有过流声光告警。控制屏的供电由启停按钮进行控制，具有漏电声光告警等功能；配有指针式交流电压表，可方便地指示三相电网和三相调压输出的每一相的线电压。
2、直流电源部分
220V/0.5A直流电源一组，具有短路保护功能；
0～240V/3A可调直流高压电源一组，具有过压、过流及短路保护功能
3、 设置故排、排除故障模块
该模块设有设故区和排故区，设故区可对单相异步电机、三相异步电机、同步电机、直流电机的常见电气故障进行设置；排故区可让学生动手进行故障测试，并把测试出的故障加以排除，从而提高学生的电机检测技能。
4、 电机模块部分
配有单相电容运转异步电动机、三相鼠笼式异步电动机、同步电动机及直流并励电动机，设有对应电机控制及运行状态指示，在电机短路故障模拟时能迅速的切断电源，以保护设备的安全使用。
（二）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为加厚钢板喷塑,结构坚固，形状似长方体封闭式结构，造型美观大方；设有抽屉用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个舒适的工作台面。实训桌底部装有四个万向轮和紧固机构，便于移动和固定。
（三）仪器仪表
1、交流数字电流表（三只表）： 测量范围0～5A，带有毫安、安培指示（量程自动判断，自动切换），输入阻抗为0.5Ω，精度0.5%±5字，具有超量程报警、指示及切断总电源等功能。
2、交流数字电压表（一只表）： 测量范围0～500V（量程自动判断，自动切换），输入阻抗1M，精度0.5%±5字，具有超量程报警、指示及切断总电源等功能。
3、直流数字电流表（两只表）：测量范围0～5A，带有毫安、安培指示（量程自动判断，自动切换），输入阻抗为0.25Ω，精度0.5%±5字，具有超量程报警、指示及切断总电源等功能。
4、500V等级兆欧表。
5、便携式数字万用表
6、直流数字电压表（一只表）：测量范围0～500V（量程自动判断，自动切换），输入阻抗10M，精度0.5%±5字，具有超量程报警、指示及切断总电源等功能。
★（四）无线智能考核系统（与机床电路配套考核）
采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。
驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的 。
手持移动控制终端不联网时可作单机操作，当带驱动模块的 无线组网时，手持移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
可通过 PC机或平板电脑 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
可自由设定任意一处有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
所有配备驱动模块的 ，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。
用户可选择通过无线或 RS-232 串口通讯与其它 配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台 的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
（五）实训导线及配件
采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。
（六）、 配套教学数字资源（共1套）
★1、免费赠送配套教学数字资源（一）：电工作业培训教学软件（ 用电安全与触电急救仿真教学软件），正版软件，可提供软件著作权专利证书。
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制。该软件采用二维与三维结合的虚拟画面，教导学生电工基础知识和用电的安全及急救方法。包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志），触电急救（触电的方式、安全防护措施、接地与接零保护、人工呼吸，心肺复苏等急救方法），风险排除（灭火器类型、灭火器的使用），电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等4大模块，15个实训单元，72个实训项目。软件以技能为核心，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。
★2、免费赠送配套教学数字资源（二）：维修电工实训考核教学软件，正版软件，可提供软件著作权专利证书。
软件内容包含电工基础常识、电工工具、电工识图、电工仪表、电工照明电路、电机、变压器、低压电器、电拖、示波器、低频信号源、焊接工艺、故障排除、连线，PLC模块等100多个实验内容，学校可以根据学生学习进度选择相应的训练模块进行训练。利用生动的动画演示，配合语音对电路工作原理进行讲解；可通过半透明的原理图上的提示进行相关操作；具有与设备一致的实验项目和实物元件介绍；具有实验目的的描述、实验器材的展示、典型电路的分析、电路原理声动同步的解说、元件布局模拟操作、电路原理的模拟接线，模拟现场的工业仿真等功能。该软件所有图标及器件均采用3D建模，通过美工处理，整体画面美观大方。通过软件的教学及仿真，能激发学员的思维、增强学员的感性认识，更好地剖析教学的重点、难点。软件中的项目内容和 相关，学生在去实验室之前，就可以对实操项目在理论和感观上有个初步的认识。
★3、免费赠送配套教学数字资源（三）：电机与变压器仿真教学软件，正版软件，可提供软件著作权专利证书。
电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1 号）与教育部颁布的有关专业教学大纲而设计，选取典型的电机与变压器，围绕其核心知识点和技能点展开，兼顾教师的课堂教学，力争达到软件的职业性、情境性、过程性、交互性的相互交融。
本软件包括功率电机、控制电机、信号电机和变压器4个实训单元，共18个典型的实训项目，每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。
本软件既可支持教师的课堂演示教学，亦可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实训，并可在此基础上实现技能考核。
三、实训项目
（一）直流电动机实训
1-1直流电动机知识的概述
1-2直流电动机认识实训
1-3直流电动机的启动
1-4直流电动机的调速
1-5直流电动机的换向
1-6直流他励电动机绝缘电阻的测量
1-7直流电动机故障的检测
（二） 三相异步电动机实训
2-1异步电机知识的概述
2-2 三相鼠笼异步电机的认识实训
2-3 三相鼠笼异步电机的启动与换向实训
2-4 三相鼠笼异步电动机的空载实训
2-5 三相鼠笼式异步电动机绝缘电阻的测量
2-6三相异步电动机继电接触控制实训（自锁控制）
2-7三相异步电动机故障的检测
（三）单相电容运转异步电动机实训
3-1 单相异步电机的概述
3-2 单相电容运转异步电动机的认识
3-3 单相电容运转异步电动机的空载运行
3-4单相电容运转异步电机绝缘电阻的测量
3-5单相异步电动机故障的检测
（四）三相同步电动机实训
4-1 三相同步电机知识的概述
4-2 三相同步电动机的认识
4-3 三相同步电动机的启动
4-4 三相同步电机的故障检测
