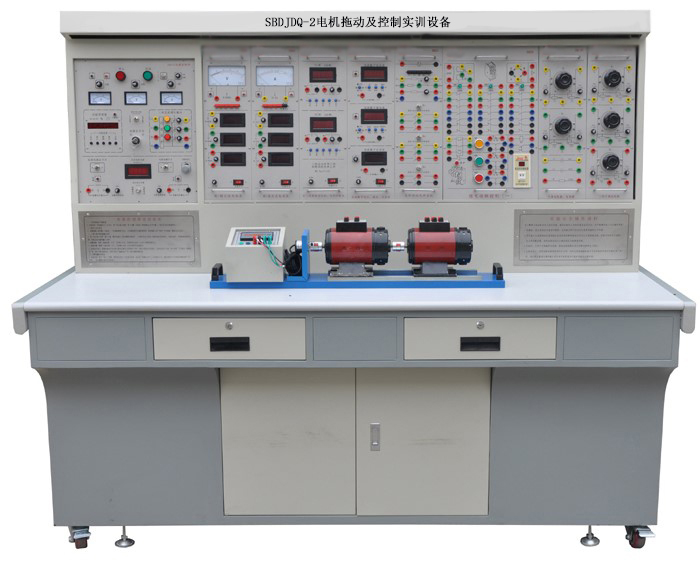

SBDJDQ-2电机拖动及控制

一、电机拖动及控制实训装置概述

电机拖动及控制综合了目前我国高等院校"电机学"、"电机与拖动"、"控制微电机"、"电机控制"、"继电接触控制"、 "工厂电气控制"等课程实验大纲的要求。特别适用于高等院校现有的电机、电气技术实验设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师或研究生开发新实验或进行科学研究工作提供良好的实验条件。

二、电机拖动及控制实训特点

1、综合性强 本装置综合了目前国内各类院校电机及电气类课程的全部实验项目。

2、适应性强 能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

3、整套性强 从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配置。

4、直观性强 各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。

5、科学性强 装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实验

噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基础；测量仪表采用指针式（带超量程告警等）、数字式、智能化及人机对话等相结合，密切结合教学实验需要进行配置，使装置测量手段现代化；设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。

6、开放性强 控制屏供电隔离（浮地设计），并设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。

三、电机拖动及控制技术性能

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) ，海拔＜4000m

3、装置容量：＜1.5KVA

4、外形尺寸：1870mm×700mm×1580mm

5.安全性能：设有电压型和电流型漏电保护，符合国家相关安全标准。

四、电机拖动及控制实验项目

1、直流电机

1）直流电机认识实验（冷态电阻测量，铭牌值认识，启动，换向，调速控制）

2）直流发电机实验（他励/复励发电机特性研究）

3）直流并励电动机实验（并励电机特性研究）

4）直流电动机转动惯量的测定。

2、变压器实验

1）单相变压器实验（空载/负载/短路实验）

2）三相变压器实验（空载/负载/短路实验）

3）三相变压器的连接组和不对称短路

4）三相三线圈芯式变压器

5）单相变压器的并联运行

6）三相变压器的并联运行

3、异步电机实验

1）三相鼠笼异步电动机的工作特性

2）三相异步电动机的起动与调速

3）单相电容起动异步电动机

4、同步电机实验

1）三相同步发电机的运行特性

2）三相同步发电机的并网运行

3）三相同步电动机

4）三相同步电机参数的测定

5、电动机机械特性的测定

1）直流他励电动机在各种运转状态下的机械特性（四象限运行）

2）三相异步电动机在各种运行状态下的机械特性

3）三相异步电机M-S曲线的测绘

6、控制电机实验1）旋转编码器实验

2）直流伺服电机实验

6、继电接触控制与电力拖动（电气控制）

1）三相异步电动机点动与自锁控制线路

2）三相异步电动机正反转控制线路；

3）三相异步电动机顺序控制线路；

4）三相异步电动机的Y-△起控制线路；

5）三相异步电动机的能耗制动；

五、电机拖动及控制的配置介绍

1、DQ01B电源控制屏(铁质喷塑结构，铝质面板)

（1）交流电源

提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。

（2）高压直流电源两路

提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源(具有过压、过流、过热及短路软截止自动恢复保护功能)各一组，并设有直流数显电压表及切换开关。

（3）人身安全保护五大体系

设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；

设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

设有电压型漏电保护器，实验过程中有漏电现象，即切断电源。

强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

（4）仪表保护体系

设有多只信号插座，与仪表相连，仪表超量程，即能告警，对仪表起到良好的保护作用。

（5）定时器兼报警记录仪（服务管理器）：具有设定时间、到时报警、切断电源及记录各种告警次数等功能。

（6）控制屏正面大凹槽内，设有两根钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实验台照明用的220V、40W日光灯一盏。

2、DQ02实验桌凳

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。

3、DQ03-1固定电机导轨、光电编码器测速系统及智能数显转速表

包括测速系统及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验参数典型，能较好满足实验要求。测速系统采用光电编码器测速系统，克服了用测速发电机测速线性度差，测量不精确等缺点。

4、DQ05三相组式变压器（三只相同的单相变压器组成，原边220V/0.35A，副边55V/1.4A）

5、DQ06三相芯式变压器提供150VA、220V/110V、0.4A/0.8A 三相心式变压器一只。

6、DQ07直流复励发电机（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM ，绝缘等级E ）

7、DQ09 直流他（并）励电动机（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，绝缘等级E ）

8、DQ10三相鼠笼式异步电动机（AC3800V/220V，接法 Y/Δ，转速 1420 RPM，功率100W ,电流0.5A绝缘等级E）

9、DQ11三相线绕式异步电动机（AC220V，接法 Y，转速 1380 RPM，功率120W ,电流0.6A，绝缘等级E）

10、GDQ12线绕式异步电机起动与调速电阻箱

提供0、2、5、15、35五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。

11、DQ14 三相同步电机

作电动机时，220V/Y、0.35A、90W、1500r/min；作发电机时，220V/Y、0.45A、170W、1500r/min

12、DQ16单相电容运转异步电机（220V,1.0A ,120W ）

13、DQ19校正直流测功机（220V、2.2A、 355W、1500r/min）

即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载输出转矩的测试。

14、DQ22直流电压、电流表(三只)

★直流电压表一只

1)测量范围：0-1000V, 设置2V/20V/200V/1000V四档量程，具有量程自动切换,超量程自动报警功能。

2) 2.7寸TFT液晶屏显示四位测量值，具有超量程提示功能。

3)测量精度：±0.5%+2。

4)抽样率：5次/秒

5)工作温度范围：-20℃～+50℃。

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

★直流数字电流表二只

1)测量范围：0-5A,设置 2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程报警功能。

2)2.7寸TFT液晶屏显示四位测量值，超量程提示。

3)测量精度：±0.5%+2。

4)抽样率：5次/秒

5)工作温度范围：-20℃～+50℃。

6)上位机具有实时监视及关断功能。

★15、DQ25单三相智能型功率、功率因数表

1）功率测量精度1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。

2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型，具有超量程提示功能。

3)负载类型：L、R、C。

4)测量精度：±0.5%+2。

5)抽样率：5次/秒

6)工作温度范围：-20℃～+50℃。

7)上位机具有实时监视及关断功能。

8)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

16、DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)

17、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)

18、DQ29可调电阻器、电容器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。

19、DQ31C熔断器及开关板

由熔断器部分和两个三刀双掷开关、一个双刀双掷开关组成。

20、DQ32 旋转灯，并网开关，同步机励磁电源。

★21、DQ44真有效值交流数字电流表

1)测量范围：0-5A, 设置2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程自动报警功能。

2)2.7寸TFT液晶屏显示四位测量值，具有超量程提示功能。

3)测量精度：±0.5%+4。

4)抽样率：5次/秒

5)工作温度范围：-20℃～+50℃。

6)上位机具有实时监视及关断功能。

★22、DQ45真有效值交流数字电压表

1)测量范围：0-500V,设置 2V/20V/200V/1000V四量程，量程自动切换,超量程报警。

2)2.7寸TFT液晶屏显示四位测量值，具有超量程自动提示功能。

3)测量精度：±0.5%+2。

4)抽样率：5次/秒

5)工作温度范围：-20℃～+50℃。

6)上位机具有实时监视及关断功能。

23、DQ39继电接触控制(一)

提供交流接触器（线圈电压220V）三只，热继电器一只，电子式时间继电器（通电延时，工作电压220V）一只，变压器（220V/26V/6.3V）、整流电路、能耗制动电阻（10Ω/25W）各一组，带灯按钮（黄、绿、红各一只）三只。面板上画有器件的外形，并将各器件的工作端子引到面板上，供实验接线用，器件的工作状态均有发光二极管指示。面板设有摇臂结构，可看到具体器件并对可需要调节的器件进行调节。

24、MY05 双圈结构连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

★25、通信接口

1）实验台地址范围0-255。

2）具有WIFI、RJ45、RS485上位机通信接口。

3）上位机与各实验台数据交换，接口转换功能。

4）工作温度范围-20℃～+50℃。

六、电机拖动及控制的配置清单

序号	编号	名称	数量
1	DQ01B	电源控制屏	1套
2	DQ02	实验桌	1套
3	DQ03-1	固定电机导轨、光码盘测速系统及在线可编程智能数显转速表	1件
4	DQ05	三相组式变压器	1件
5	DQ06	三相芯式变压器	1件
6	DQ07	直流复励发电机	1件
7	DQ09	直流他（并）励电动机	1台
8	DQ10	三相鼠笼式异步电动机	1台
9	DQ11	三相线绕式异步电动机	1台
10	GDQ12	线绕式异步电动机起动与调速电阻箱	1件
11	DQ14	三相同步电机	1件
12	DQ16	单相电容运转异步电机	1台
13	DQ19	校正直流测功机	1台
14	DQ22	直流数字电压、电流表（三只表）（注：按实验要求每套需配2件）	2件
15	DQ44	真有效值交流数字电流表（三只表）	1件
16	DQ45	真有效值交流数字电压表（三只表）	1件
17	DQ25	单/三相智能功率、功率因数表	1件
18	DQ26	三相可调电阻器（每组90Ω*2/1.3A）	1件
19	DQ27	三相可调电阻器（每组900Ω*2/0.41A）	1件
20	DQ29	可调电阻器、电容器	1件
21	DQ31C	熔断器及开关板	1件
22	DQ32	旋转灯，并网开关，同步机励磁电源	1件
23	DQ39	继电接触控制(一)	1件
24	连接线	高可靠护套结构手枪插实验连接线及配件	1套
