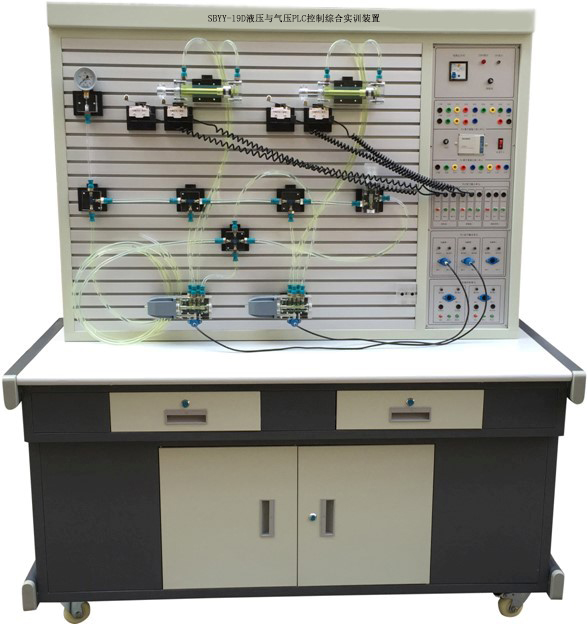

SBYY-19D液压与气压PLC控制综合实训装置
液压与气压PLC控制综合实训装置通过实验实训,让学生很好地理解和掌握液压件的结构、形状、作用和工作原理方面的知识,理论结合实际,提高动手能力,为将来从事与机械相关的设计、制造、维修等工作打下良好的基础。透明液压传动PLC控制实训装置是根据高等院校机电一体化教学大纲要求,在上海硕博公司透明液压传动演示系统的基础上广泛征求专家、教授与老师的意见,采用了开放型综合实验台结构,经不断创新改进研制而成的,是目前液电控制最理想的实验室设备、即可用于初学者的学习实验实训,也可用于职工的技能培训；可以加强学员深入掌握专业知识,提高解决实际问题能力、广泛用于学校、部队、军事、院校、机械、汽车、船舶、医疗、航空、钢铁、化工、电力、石油、机械工程等各个领域。
一、主要技术参数
1、电源：AC220V? 50Hz
2、直流电源：输入AC220V 是一表示2输出DC24V/2A
3、可编程控制器（PLC）：三菱FX1S－20MR主机
12输入8输出（继电器输出方式）
4、液压实训油泵电机功率：250W配有专用的稳压直流电机调速器调速范围：0－1700r/min
5、实训工作时离液压实训台1.5m远处噪声≤58dB。
6、实训油路液流压力要求需0.5－1Mpa（油泵最高压力：Pmax=2.5Mpa）
7、电磁换向阀：AC24V吸力3Mpa
8、实训装置外型尺寸：1500mm×650mm×1750mm
二、主要特点
1、液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌柜内存放液压元件等。
3、配备全常用液压元件：每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上（面板带"T"沟槽形式的铝合金型材结构）。油路搭接采用快换接头,拆接方便,不漏油。
4、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实训组装回路快捷、方便。
5、通过机械控,传统继电器控制,先进的PLC自动控制与PLC编程及监控技术于一体,灵活实现其功能。
6、实训控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。
三、透明液压PLC控制基本实训回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
22、PLC编程软件学习和使用
23、PLC与计算机的通讯,在线调试、监控
24、PLC控制的液压基本回路实训（优化控制）
四、液压与气压PLC控制综合实训装置配置清单
序号 |
分 类 |
元 件 名 称 |
数量 |
1 |
泵站 |
拖动直流电机 |
1 |
专用直流电源及调速控制电路 |
1 |
||
高精度数字转速表 |
1 |
||
压力表 |
1 |
||
齿轮油泵 |
1 |
||
油箱 |
1 |
||
溢流阀 |
1 |
||
传感器 |
1 |
||
滤油器及温度液位计 |
1 |
||
2 |
组合透明元件 |
双作用油缸（带行程撞块）(含封闭自锁快速接头) |
2 |
弹簧回位油缸(含封闭自锁快速接头) |
1 |
||
增压油缸(含封闭自锁快速接头) |
1 |
||
辅助油箱(含封闭自锁快速接头) |
1 |
||
单向阀(含封闭自锁快速接头) |
2 |
||
液控单向阀(含封闭自锁快速接头) |
2 |
||
溢流阀（直动式）(含封闭自锁快速接头) |
2 |
||
节流阀（直动式）(含封闭自锁快速接头) |
1 |
||
调速阀(含封闭自锁快速接头) |
2 |
||
顺序阀(含封闭自锁快速接头) |
1 |
||
减压阀(含封闭自锁快速接头) |
1 |
||
二位二通电磁换向阀(含封闭自锁快速接头) |
1 |
||
二位四通电磁换向阀(含封闭自锁快速接头) |
2 |
||
"O"型三位四通电磁换向阀(含封闭自锁快速接头) |
1 |
||
"H"型三位四通电磁换向阀(含封闭自锁快速接头) |
1 |
||
"M"型三位四通电磁换向阀(含封闭自锁快速接头) |
1 |
||
二位四通行程换向阀(含封闭自锁快速接头) |
1 |
||
三位五通手动换向阀(含封闭自锁快速接头) |
1 |
||
压力继电器(含封闭自锁快速接头) |
1 |
||
压力表(含封闭自锁快速接头) |
2 |
||
微动行程开关（常开、常闭） |
4 |
||
三通(含封闭自锁快速接头) |
6 |
||
四通(含封闭自锁快速接头) |
3 |
||
3 |
附件 |
毛巾 |
2条 |
油盘 |
1个 |
||
透明液压皮管φ8 |
5米 |
||
专用液压油 |
1壶 |
||
4 |
电器配件 |
电磁阀通用连接线 |
3条 |
压力继电器插头线 |
1条 |
||
电源线 |
1条 |
||
编程电缆（西门子） |
1条 |
||
5 |
工具盒 |
螺丝刀6×100（一字、十字） |
各1把 |
剪刀 |
1把 |
||
活动板手 |
1把 |
||
尖嘴钳 |
1把 |
||
内六角扳手M5 |
1把 |
||
内六角扳手M6 |
1把 |
||
内卡簧钳 |
1把 |
||
外卡簧钳 |
1把 |
||
快速接头链接线(含封闭自锁快速接头) |
30条 |
||
快速油接头 |
5只 |
||
各种密封圈 |
若干 |
||
6 |
资料 |
透明液压PLC控制实训装置使用说明书 |
1册 |
7 |
软件 |
液压气动仿真软件 |
1套 |
