2022年11月26日

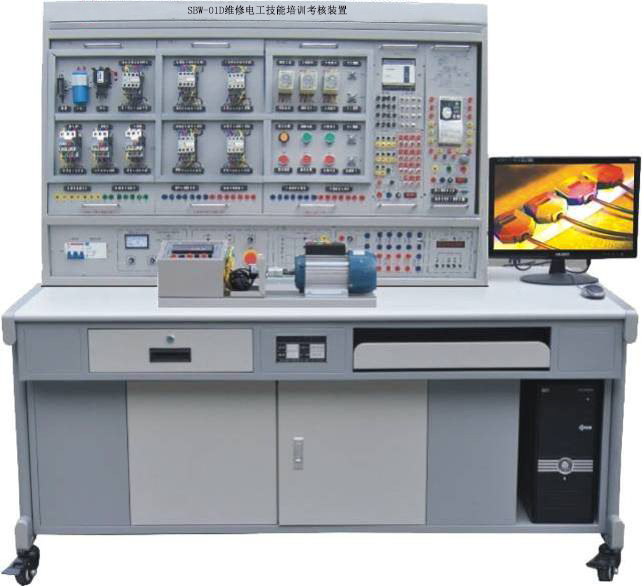

SBW-01D维修电工技能培训考核装置
一、概述
"维修电工技能培训考核装置"是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》研制生产的,可对《初级维修电工技术》《中级维修电工技术》《高级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作,采用积木组合式结构,包含电工、电子、电气、电力拖动、PLC、变频器等内容,实训内容丰富,快速掌握课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性,该实训装置不仅可供学生学习锻炼,更是劳动鉴定部门、大中专院校、职校、技校初级、中、高级维修电工技能考核的理想设备。
二、特点
1、电气控制线路或电子线路实验元器件都装在作为挂板的安装板上,操作方便、更换便捷,可扩展功能或开发新实验;操作内容的选择具有典型性、实用性;
2、操作台只需三相四线的交流电源即可投入使用,占地面积小,节约用房、减少基建投资;
3、技能培训用的控制线路和配套的小电机经特殊设计,可模拟工厂各类电机的电力拖动系统,并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求;
4、设有电压型漏电保护器和电流型漏电保护器,确保操作者的安全;各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠;控制屏还设有定时器兼报警记录仪(服务管理器),为学生实验技能的考核提供了一个统一的标准。
三、技术性能
1.输入电压:三相四线制380V±10% 50Hz
2.工作环境:环境温度范围为-5~+40℃相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<1.5KVA
4.外形尺寸:2010×70×150cm3
四、实验项目
(一)电气控制及电机拖动实训
1.三相异步电动机直接启动控制
2.三相异步电动机接触器点动控制线路
3.三相异步电动机接触器自锁控制线路
4.三相异步电动机定子串电阻减压启动手动控制线路
5.三相异步电动机定子串电阻减压启动自动控制线路
6.Y-△启动自动控制线路
7.用倒顺开关的三相异步电动机正反转控制
8.接触器联锁的正反转控制线路
9.按钮联锁的三相异步电动机接触器正反转控制线路
10.双重联锁的三相异步电动机正反转控制线路
11.单向减压启动及反接制动控制线路
12.能耗制动的控制线路
13.三相异步电动机的顺序控制
14.三相异步电动机的多地控制
15.工作台自动往返控制线路
16.三相异步电动机手动控制线路
17.三相异步电动机自动起动控制线路
(三)PLC、变频器综合实训
(1)PLC基本技能实训
1.PLC认知实训(软硬件结构、系统组成、基本指令练习、接线、编程下载等)
2.典型电动机控制实操实训(点动、自锁、正反转、星三角换接启动等)
3.PLC仿真实训
(2)PLC模拟控制应用实训
4.数码显示控制
5.抢答器控制(优先级、数值运算,具有声效功能)
6.天塔之光控制(闪烁、发射、流水型)
7.音乐喷泉控制(具有声效功能)
8.十字路口交通灯控制
9.水塔水位控制
10.自动送料装车系统控制
11.四节传送带控制
12.装配流水线控制
13.多种液体混合装置控制
14.自控成型机控制
15全自动洗衣机控制(具有声效功能)
16.电镀生产线控制
17.自控轧钢机控制
18.邮件分拣机控制
19.自动售货机控制
20.机械手控制
21.四层电梯控制
22.加工中心控制
(4)PLC高级技能实训(设计、安装、调试及检修)
1.PLC控制的三相异步电动机正反转控制
2.PLC控制的三相异步电动机Y/△启动控制
3.PLC控制的三相异步电动机降压启动控制
4.PLC控制的三相异步电动机能耗制动控制
(5)PLC、变频器综合应用技能实训
1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.外部端子点动控制
4.变频器控制电机正反转
5.多段速度选择变频调速
6.变频器无级调速
7.基于外部模拟量(电压/电流)控制方式的变频调速
8.瞬时停电启动控制9.PID变频调速控制
10.PLC控制变频器外部端子的电机正反转
11.PLC控制变频器外部端子的电机运行时间控制
12.基于PLC数字量控制方式的多段速
13.基于PLC通信方式的变频器开环调速
14.基于PLC通信方式的速度闭环控制
15.变频器恒压供水系统的模拟
五、装置的配备
(一) DW01电源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构,铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下:
1、主控功能板
(1)三相四线电源输入,经漏电保护器后,经过总开关,由接触器通过起、停按钮进行操作;
(2)设有450V指针式交流电压表三只,指示电源输入的三相电压;集成无线实验台电源管理系统,通过10寸彩色中文触控屏的手持无线系统管理器查询学生实验台的电源开关状态;单独开启关闭学生实验台电源;全部开启或全部关闭实验台电源功能;定时开启关闭电源功能;控制范围>50m;控制能力>96台。
(3)定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实验时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数,为学生实训技能的考核提供一个统一的标准。
2、交、直流电源
(1)励磁电源:直流220V/0.5A,具有短路保护。
(2)电枢电源:直流0~220V/2A连续可调电源一路,具有短路保护。
(3)直流稳压电源:±12V/0.5A两路,+5V/0.5A一路,具有短路软截止自动恢复保护功能。
(4)交流电源:
①、设有变压器一组,变压器原边根据不同的接线可加220V,也可以加380V交流电源,合上开关后,变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压;
②、设有单相调压器一组,可得到交流0~250V可调电压;
③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、交、直流仪表
(1)交流电压表:0~500V带镜面交流电压表一只,精度1.0级。
(2)交流电压表:0~5A带镜面交流电流表一只,精度1.0级,具有超量程报警、指示、切断总电源等功能。
(3)功率、功率因数表:由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,在硬、软件上均分八档区域,自动判断、自动换档。功率测量精度1.0级,电压、电流量程分别为450V、5A,测量功率因数时还能自动判断负载性质(感性显示"L",容性显示"C",纯电阻不显示),可储存15组数据,供随时查阅。
(4)直流电压表:直流数字电压表1只,测量范围0~300V,三位半数显,输入阻抗为10MΩ,精度0.5级。
(5)直流电流表:直流数字电流表1只,测量范围为0~5A,三位半数显,精度0.5级,具有超量程报警、指示、切断总电源等功能。
4、整流二极管:IN5408四只
(二)实验桌
实验桌为1.5mm铁质双层亚光密纹喷塑结构,桌面为防火、防水、而磨高密度板、结构坚固,造型美观大方。桌子左右各设有两个抽屉(带锁),下部设有铁质全封闭式储藏柜。
维修电工技能培训考核装置配置清单
序号 |
名称 |
单位 |
数量 |
备注 |
1. |
维修电工实训考核台架 |
台 |
1 |
材料:钢木结构;符合国家相关环保要求; |
输入电压:AC? 380 V±10%? 50 Hz三相五线; |
容量:<1.5 kVA; |
实验屏:用于挂置实训单元挂板 |
2. |
电气控制实训单元挂箱及电机 |
块 |
1 |
DW-01 |
维修电工实训组件(一) |
块 |
1 |
DW-02 |
维修电工实训组件(二) |
块 |
1 |
DW-03 |
维修电工实训组件(三) |
块 |
1 |
DW-05 |
维修电工实训组件(四) |
台 |
1 |
DJ01 |
三相鼠笼电动机AC380V(Y/△) 带离心开关 |
DJ02 |
三相鼠笼电动机AC380V(Y/△) |
3. |
变频器实训挂箱 |
套 |
1 |
三菱变频器D720? 0.4KW,带有RS485通讯接口及BOP操作面板。 |
4. |
PLC主机挂箱 |
套 |
1 |
配FX1N-40MR主机,集成数字量I/O(24路数字量输入, 16路数字量输出) |
5. |
触摸屏 |
套 |
1 |
配置昆仑通态TPC7062? 7寸彩色触摸屏 |
6. |
PLC实训挂箱 |
块 |
1 |
抢答器/音乐喷泉/装配流水线/交通信号灯/自动供水/天塔之光 |
块 |
1 |
自动送料装车/多种液体混合装置/自动售货机/自控轧钢机/邮件分拣机 |
块 |
1 |
机械手控制/自控成型机/加工中心 |
块 |
1 |
四层电梯/基础实验/中间继电器 |
7. |
电机导轨及光 码盘测速系统 |
1 |
套 |
含光码盘测速系统(配有进口光电编码器)一套,导轨1幅, 道轨平整度好,无应力变形,同心度好 |
8. |
通讯编程电缆 |
1 |
根 |
SC-11通讯编程电缆 |
9. |
工控组态软件 |
1 |
套 |
MCGS |
10. |
电工连线 |
套 |
1 |
20根:长1000mm黄6条、绿6条、红6条、黑2条; |
10根:长600mm黄2条、绿2条、红2条、蓝2条、黑2条。 |
11. |
电工电子实训线路板及元件 |
套 |
1 |
日光灯接线 |
单相整流装置电路的组装 |
并联型硅稳压管稳压电路的组装 |
串联型晶体管稳压电路的组装 |
JS20单结晶体管时间继电器 |
JSJ型晶体管时间继电器 |
接近开关 |
微音放大电路的测试 |
智力竞赛抢答器 |
家用调光台灯电路 |
依靠漏电流触发的简易交流开关电路 |
12. |
实验说明书 |
套 |
1 |
指导学生实训 |
