2021年3月9日
SBMEHZ-1型液体动压滑动轴承实验台
一、概
述
液体动压滑动轴承实验台可用于观察滑动轴承的结构，测定其径向油膜压力分布，轴向油膜压力分布和摩擦特性曲线。适合各大院校机械类专业《机械设计》、《机械原理》等课程中滑动轴承的教学实验。

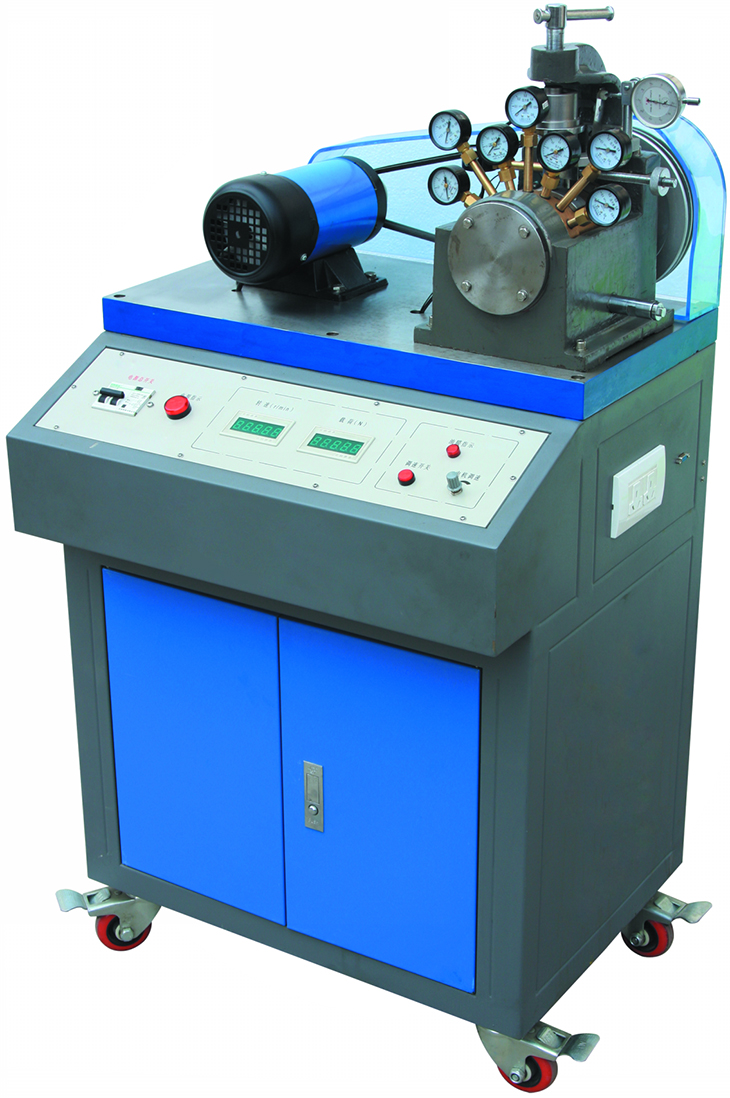

参考图片：（以实物为准）
二、配置及技术性能
1.液体动压滑动轴承实验台
(1)实验桌采用铁质双层亚光密纹喷塑结构，铸件平板台面，铝质面板。设有带锁储存柜，可放置配件及资料等。实验桌还设有四个带刹车万向轮，便于移动和固定。铸件平板外形尺寸：650mm×350mm×40mm。
(2)输入电源：单相三线AC220V±10%
50Hz
(3)工作环境：温度
-10℃～＜+40℃ 相对湿度＜85%（25℃）
海拨＜4000m
(4)电流型漏电保护，I△n
≤30mA，动作时间≤0.1s，容量10A
(5)直流调速器1个：采用PWM脉宽调制技术，输出电压
0～220VDC，输出电流 4ADC
★（6）智能型转速显示仪2套：供电电源：AC/DC
100-250V；输入信号频率：0Hz-50kHz（占空比1:1时）；输入信号：L≦2V、H≧4V、脉冲宽度≧20uS（50kCPS）；输出相应时间：计数到达与继电器输出之间的时间≦6mS；通讯接口标准串口RS-232/485双向接口。开标现场视频演示，并提供智能显示仪的使用说明书原件。
★（7）智能压力显示仪1套：输入方式：mV信号、标准变送信号或频率信号；测量精度：0.1%；采样速度有慢速和快速两种形式；通讯接口标准串口RS-232/485双向接口、多机地址范围0-99；电源220VAC或24DC可选。开标现场视频演示，并提供智能显示仪的使用说明书原件。
2.试验轴瓦：内径d=60mm，长度Ｌ=124mm
3.压力表8只：测量范围0～0.6MPa，其中7只测量滑动轴承油膜的径向压力，1只测量轴向压力
4.百分表1只：测量范围0～10mm
5.光电传感器1个：测量滑动主轴转速
6.称重传感器1个：测量范围0～2000N
7.外载荷加载范围：0～1000N
三、实验项目
1.测定滑动轴承油膜的径向和轴向压力分布特性曲线
2.测定滑动轴承摩擦特性曲线
|
