零件形位误差测量组合实训装置

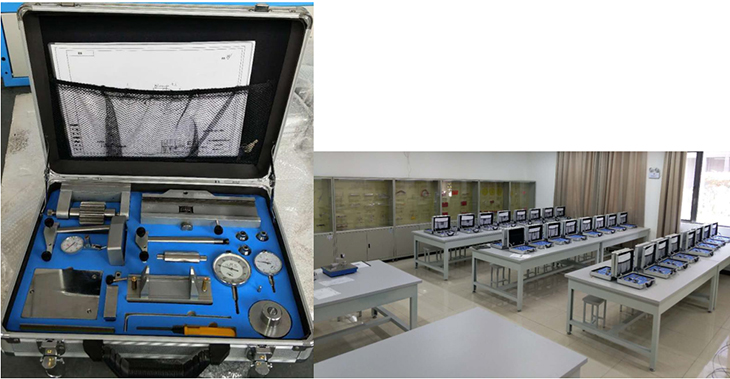

SBMTXW-1型零件形位误差测量组合实训装置
一、产品组成及功能
零件形位误差测量组合实训装置是根据《公差配合与技术测量》课程的基本教学要求，精心设计的一套零件形位误差检测组合训练产品。它由检测零件、组合跳动仪、组合测微仪、配套图纸及实训指导书组成。其目的是通过零件形位误差的检测，加深学生对形位误差及形位公差基本概念的了解，掌握形位误差测量的方法的技能，为公差配合在后续课程中的应用奠定扎实的基础。
具体功能有以下三点：
1、形位误差测量训练；
2、合格形位判断训练；
3、形位误差分析训练。
二、产品特点
1.项目实际化：以真实零件为检测对象，以实际量具为检测手段；
2.功能系统化：形位误差测量、合格形位判断、形位误差分析三位一体训练模式；
3.学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会；
4.教学标准化：配套的标准图纸、指导书，教和学都十分方便、教学显著；
5.管理便利化：检测零件、测量工具、标准图纸及指导书均放在一个精制的箱子里，管理十分方便。
三、技术性能
1.外形尺寸：410mm×310mm×100mm
2、便携组合式(检测装置、检测零件、标准图纸及指导书均放在一个精制的子里)
四.基本配置
1.精密检验零件：齿轮测量组合（7级）、圆度（圆柱度）测量组合（7级）、直线度测量组合（7级）、平面度（平行度）测量组合（7级）、垂直度测量组合（7级）、对称度测量组合（7级）、跳动测量组合（7级）
2.精密测量工具：
一）微型跳动测量仪
1）测量范围长度（50－100mm）.直径（5－80mm，精度（6级）
2）百分表（0－3mm,0.01
mm，1个，）
3）千分表（0-1mm,0.001mm,1个）
4）V型块35X35
mm（1级）
5）测量齿轮（模数1－2.5mm、齿数17－36，（7级）
6）导轨精度：0.01/100mm
二）测微组合仪：
1）测量范围：长度（80－80mm）.，精度（6级）
2）杠杆百分表（0－1mm,0.01
mm，1个）
3）平板精度：（1级）
五、实训项目
训练一零件形状误差的测量与检验
训练1-1直线度测量与检验
训练1-2平面度测量与检验
训练1-3圆度测量与检验
训练1-4圆柱度测量与检验
训练二零件位置误差的测量
训练2-1平行度测量与检验
训练2-2垂直度测量与检验
训练2-3同轴度测量与检验
训练2-4径向跳动测量与检验
训练2-5端面跳动测量与检验
训练2-6对称度测量与检验
训练三齿轮形位误差的测量与检验
训练3-1齿圈径向跳动测量与检验
训练3-2齿轮齿向跳动测量与检验
|
