SBWS-T68镗床电气技能实训考核装置

镗床电气技能实训考核装置，是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想设备，教学效果显著。

一、实验装置的基本配置

1、交流电源（带有漏电保护措施）：提供三相交流电源（380V）

2、人身安全保护体系：屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即切断电源，确保实验进程安全。

3、机床立体彩图：面板上印有每种机床的彩色立体外形图，可以很直观地看出各种机床的外形轮廓，机床形态逼真。

4、三相异步电动机：实验台装有2台三相鼠笼式异步式电动机，分别用作双速电动机、快速移动电动机等。

5、无线智能考核系统:教师用智能考核系统设置故障点的工作情况，学生用万用表等工具判断出故障的位置，然后输入相应的故障点号，按确定键故障点提交，故障自动排除，考核结束。

考核器采用优质PVC模具一次成型，表面贴彩色PVC面板。考核器左侧连接考核模块及进项电源。外形规格263X183X96mm。

·考核键采用数字化触摸式按键，手感清晰、反应敏捷。

·人机界面采用蓝光3.2液晶显示屏，操作简单明了，具有很好的互交性。

·数据传输采用高质量无线网络模块，保证数据传输的距离和精确度。

·电路设计优化合理，生产工艺严格完善，保证机器的可靠性和稳定性。

·可设置最多达60个故障点（扩容后）。

·故障编号可以随意更改。

·每个故障点都可以设置为开路或短路故障。

·设置的参数在断电后不会丢失。

·输出继电器的触头容量达5A/AC250V，既可以用于强电，又可以用于弱电。

·采用独立开关电源供电，输入电压范围宽，体积小、重量轻、效率高。

考核系统功能说明：

1、具有自动评分参数设置、考核时间设置及倒计时、重复考号报警等功能；

2、可选择指定故障考核方式或随机故障考核方式；

3、随机故障考核方式下系统具有自动出题功能、使每次的故障都不相同；

4、随机故障考核方式可设置故障范围及故障数量；

5、自动保存80位考生的考号、分数、误排次数、剩余故障、剩余时间等；

6、掉电后不会丢失设置的故障及考核结果。

6、实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。

二、实验项目及主要内容：

1、学生熟悉常用低压电器的结构和原理

2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上。

3、提高学生的动手能力的技能操作水平。

4、通过对机床故障排除，完成机床常见故障的排除

5、可以设置故障点做为维修电工的技能考核台

三、技术性能：

1、输入电源：三相四线制380V交流电源。

2、结构：实验台为铁质钣金喷塑结构，坚固耐用。

3、工作环境：温度-100-+400C。

4、整机功耗：＜2KW

故障现象：

G1	机床不能启动	主轴电动机、快速移动电动机都无法启动。
G2	主轴正转不能启动	按下正转启动按钮无任何反应。
G3	主轴正转不能启动	按下正转启动按钮无任何反应。
G4	机床不能启动	主轴电动机、快速移动电动机都无法启动。
G5	主轴反转不能启动	按下反转启动按钮无任何反应。
G6	主轴反转不能启动	按下反转启动按钮无任何反应。
G7	主轴正转不能启动	正转启动，KA1吸合，其它无动作；反转启动，KA2吸合，其它无动作
G8	反转启动只能点动	正转启动正常，按下SB3反转启动时只能点动。
G9	主轴不能启动	正转启动，KA1吸合，其它无动作；反转启动，KA2吸合，其它无动作
G10	主轴无高速	选择高速时，KT、KM5无动作。
G11	主轴、快速移动电动机不能启动	正转启动，KA1、KM3吸合，其它无动作；反转启动，KA2、KM3吸合，其它无动作；按下SQ8、SQ9无任何反应。
G12	停止无制动
G13	停止无制动
G14	主轴电机不能正转	反转正常。
G15	主轴只能电动控制	正、反不能启动，只能电动控制。
G16	主轴电机不能反转	正转正常。
G17	主轴、快速电机不能启动	KM4、KM5不能吸合；按SQ8、SQ9无反应。
G18	主轴正转只能点动	KM4（低速）、KM5（高速）不能保持。
G19	主轴无高速	KT动作，KM4不会释放，KM5不能吸合。
G20	主轴反转只能点动	KM4（低速）、KM5（高速）不能保持。
G21	主轴无高速	KT动作，KM4释放，KM5不能吸合。
G22	不能快速移动	主轴正常。
G23	快速电机不能正转
G24	快速电机不能反转
G25	快速电机不转	KM6、KM7能吸合，但电机不转。

G1机床不能启动主轴电动机、快速移动电动机都无法启动。

G2主轴正转不能启动按下正转启动按钮无任何反应。

G3主轴正转不能启动按下正转启动按钮无任何反应。

G4机床不能启动主轴电动机、快速移动电动机都无法启动。

G5主轴反转不能启动按下反转启动按钮无任何反应。

G6主轴反转不能启动按下反转启动按钮无任何反应。

G7主轴正转不能启动正转启动，KA1吸合，其它无动作；

反转启动，KA2吸合，其它无动作

G8反转启动只能点动正转启动正常，按下SB3反转启动时只能点动。

G9主轴不能启动正转启动，KA1吸合，其它无动作；

反转启动，KA2吸合，其它无动作

G10主轴无高速选择高速时，KT、KM5无动作。

G11主轴、快速移动电动机不能启动正转启动，KA1、KM3吸合，其它无动作；

反转启动，KA2、KM3吸合，其它无动作；

按下SQ8、SQ9无任何反应。

G12停止无制动

G13停止无制动

G14主轴电机不能正转反转正常。

G15主轴只能电动控制正、反不能启动，只能电动控制。

G16主轴电机不能反转正转正常。

G17主轴、快速电机不能启动KM4、KM5不能吸合；

按SQ8、SQ9无反应。

G18主轴正转只能点动KM4（低速）、KM5（高速）不能保持。

G19主轴无高速KT动作，KM4不会释放，KM5不能吸合。

G20主轴反转只能点动KM4（低速）、KM5（高速）不能保持。

G21主轴无高速KT动作KM4释放，KM5不能吸合。

G22不能快速移动主轴正常。

G23快速电机不能正转

G24快速电机不能反转

G25快速电机不转KM6、KM7能吸合，但电机不转。

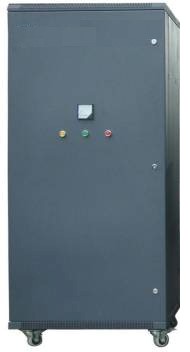

SB-T68镗床电路智能实训考核台

一、概述

T68卧式镗床智能培训考核鉴定设备由多种电气元器件组成各种电气控制线路，智能答题器、网络通讯模块等组成的智能答题器和实训考核台等构成，集技能培训与考核等功能为一体。故障点的产生采用计算机网络技术，考核系统自动完成评分、恢复故障等功能，机床的工作原理及动作完全可以独立进行。可以在T68卧式镗床智能培训考核鉴定设备上进行各种电气故障的检查、排除的教学与实训。

二、技术参数

1.电源：三相五线 AC380 V±10% 50 Hz；

2.最大功率≤300W；

3.配电柜材料：1.5mm厚度的冷轧钢板；

4.电控柜外形尺寸：长（mm）×宽（mm）×高（mm）＝800×600×1700；

三、配置

序号	名称	型号/规格	单位	数量	备注
1	电控柜	80cm×60cm×170cm	台	1
2	空气开关	DZ47-60 10A	只	1
2	按钮	LA19-11	只	5	红1只、绿4只
3	主令开关	LS2-2	只	5
4	带柄开关	PBC	只	2
5	熔断器	RT18-32 3P	只	2
6	指示灯	RT14-20 1P	只	3
6	指示灯	AD11-25/40黄36V	只	1
7	时间继电器	红36V	只	3
		红380V	只	1
		绿 36V	只	3
		220V	只	4	红2只、黄、绿各一只
		JS7-2A 127V	只	1
8	变压器	150W 380V/127V 36V	只	1
9	热继电器	JR36-20 0.35A	只	1
10	交流接触器	CJ20-10 127V	只	7
11	三相电机	JW5014 带接线排	只	1
12	双速电机	JW5024 长线	只	1
13	电压表	6L2 450V	只	1
14	故障板	A6368	块	1
15	无线智能答题器		块	1
