通信教学实验系统,通信原理实验箱

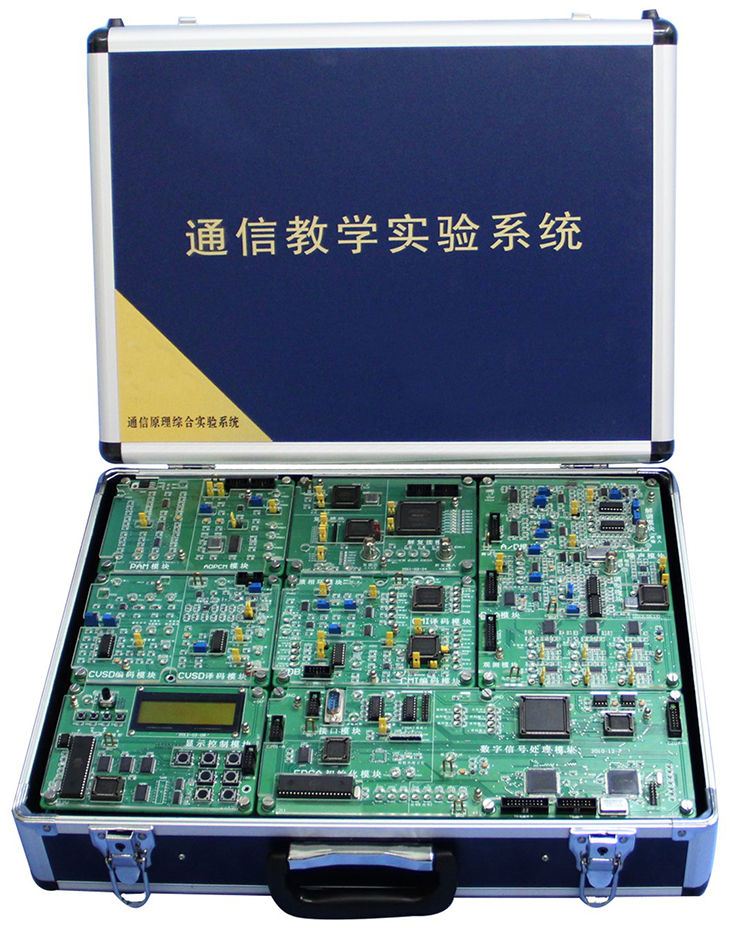

SB5001-4通信原理实验箱

1、概述

经过充分的市场调研和技术分析,在保留公司原有产品通信原理实验系统特点的基础上,推出了通信原理实验系统,通信教学实验系统根据当前各大专院校通信原理课程的教学重点,以现代数字传输技术和软件无线电技术为主要实验方向,强化了有关模拟信号的数字化、各类数字信号的复接与解复接、信源及信道编解码、信息的数字化调制与解调、模拟与数字锁相等内容。为突出重点,集中利用有限的软硬件资源,须对原系统的设计进行合理的取舍,具体做法是进一步强化了软件无线电技术,通过FPGA与DSP的协同工作进行双向信号的编解码处理、信息的数字化调制与解调处理,而舍弃了电话接口电路、电话交换模块等非关键的技术内容。实验中必需的双向信源则采用可任意改变信号频率、信号幅度的内置函数信号发生器以及数字码型发生器代替,通过双踪示波器或误码检测仪等设备观察传输效果。

同时,本系统又继承了实验系统的模块化设计特点,我公司为其配套的共有9个基本功能模块模块,基本电路设计合理,信源编码包括PAM、ADPAM、PCM、CVSD等,信道编码包括HDB3码、CMI码等；调制解调方式涵盖FSK、BPSK、DBPSK、QPSK、DQPSK、OQPSK、MSK、GMSK、π/4QPSK等；另有模拟调制解调模块（AM、FM）与模拟及数字锁相环等,可配合信号源模块独立地进行相关实验；

本系统的先进设计理念使基本模块可任意拆卸,教师可根据课程需要任意灵活组合电路,构建不同的通信系统。今后还将陆续提供可选扩展模块汉明纠错编解码模块、卷积编解码模块、CDMA原理性扩频解扩模块、OFDM调制解调模块等,使系统功能不断扩展完善。9个功能模块可组成完整的无线通信子系统和有线通信子系统,通过系统实验使学生熟悉现代通信系统的组成,并对通信系统中最新的关键技术有更深的了解。

模块化设计还便于产品维护。设备出现故障或系统升级仅需现场或邮寄更换个别相关模块,一般不会影响系统设备中其它部件的正常使用。

系统多处采用FPGA,FPGA与DSP均预留开放的配置接口,可供师生进行大量的软件二次开发,同时也便于系统升级。因此,系统除了用于通信原理课程的实验,还可以作为一个开放的硬件平台,用于包括FPGA、DSP、单片机编程在内的各类课程设计和毕业设计。

2、电路硬件平台的基本组成

通信原理实验系统由函数信号源模块、PCM/PAM模块、复接/解复接模块、线路编/解码及锁相环模块、CVSD编/解码模块、FPGA与DSP初始化模块、数字信号处理模块、AD/DA与调制/解调模块以及显示控制模块（人机界面）等9个基本功能模块组成,学生通过自行连接信号线贯通各基本模块,构建完整的通信系统,检验和调整各个关键点的信号,可大大加深对现代通信系统概念和结构的理解。

在本系统中,包含两套不对称的传输信道,这样做的目的是为了尽可能多的涵盖通信传输系统各方面的技术：

（1）主要体现无线信道传输技术的传输信道,信号流程为：模拟函数信号源→CVSD话音编码（或误码仪的码型信号发生器）→数字调制→信道→数字解调→CVSD话音译码→示波器显示（或误码仪的误码检测器）。

（2）主要体现有线信道传输技术的信号支路,信号流程为：模拟函数信号源→PCM话音编码→信道复接→线路编码（HDB3/CMI）→线路译码→信道解复接→PCM话音译码→示波器显示。

函数信号源模块输出正弦波和方波,TPAO1S、TPAO2S分别为输出端口,VS102调节方波输出大小,调节范围：0～5V。VS103调节正弦波输出大小,调节范围：0～5V；信号输出有高低两个频段：JS01跳线插入、JS02跳线不插输出高频信号,输出信号频率范围20KHz～350KHz；JS01跳线不插、JS02跳线插入,输出低频信号,输出信号频率范围300Hz～2KHz。
