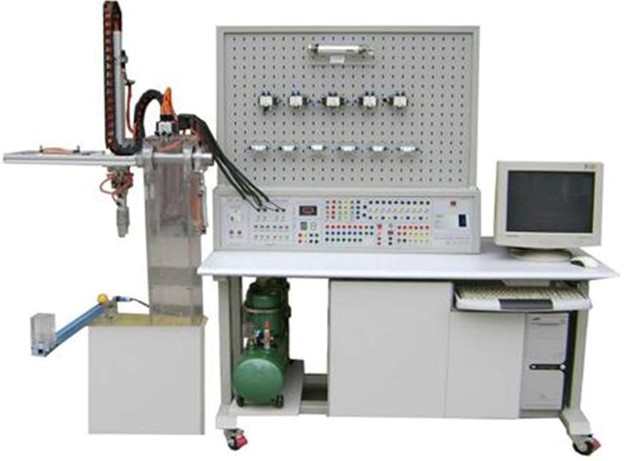

SBQK-07AT气动机械手实训考核装置
气动机械手实训装置是根据《液压与气压传动》、《气动控制技术》等通用教材的内容要求，同时吸收了该专业广大师生的建议，经过精心设计及与可编程控制器（PLC）的完美结合,使气动原理与自动控制理论能得到有效的运用。该系装置除了可以进行常规的气动基本制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编器（PLC）的学习及其基本应用实验等，是机电一体化专业不可多得的实验设备。
该系统适应于大中专院校、职业学校机械工程、机电一体化和自动化专业开设《液压与气压传动》、《气动控制技术》和《PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电和气动一体化的综合实验台。学生通过操作实验及课程设计，可以更准确、形象地深入了解，掌握气动元件的结构，气动回路的控制原理及设计方法等通过实验，掌握PLC可编程控制器的功能，控制原理及编程技巧等。
产品概述：
该设备为 《QK-07(a)气动PLC控制实验系统》的升级产品。
主要特点：其添加了5种类型共8只传感器，实验元件也有所增加，同时将PLC的利用率也大大的提高。实验除基本实验外添加了2个类型的实验项目，可完成实验3 6课，其主要添加了机械手副台，使得我们的学习更加生动，有助于我们更好的学习气动技术。实验台整体为钢制结构
主要参数：
实验设备外形尺寸：1500mm×700mm×1720mm
可编程控制器（PLC）：三菱FX1N-40MR主机，（继电器输出型）。
电源：输入AC220V，输出DC24V/2A 空气压缩机 (基本配置小型机)功率：360W
电源：AC220V 公称1容积：10L 额定输出气压：0.7MPa
特点：一、本产品插脚和底座是国家专利，
做任何实验每个配备件不会松动与脱落。实验台装件底板采用
2MM厚度铝板，用数控冲床成型。
气动基本实验回路举例：
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路1
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
配置清单
|
序号 |
分 类 |
元 件 名 称 |
数 量 |
|
1 |
实训装置 |
实训桌 |
1 |
|
实训台 |
1 |
||
|
PLC及相关组件装在面板上 |
1 |
||
|
机械手执行元件 |
1 |
||
|
2 |
组合元件
|
单作用缸 |
2 |
|
双作用缸 |
2 |
||
|
旋转气缸 |
1 |
||
|
三联件 |
3 |
||
|
减压阀（带压力表） |
2 |
||
|
手动换向阀 |
2 |
||
|
单电磁换向阀（二位五通） |
3 |
||
|
双电磁换向阀（二位五通） |
2 |
||
|
双电磁换向阀（三位五通） |
2 |
||
|
单气换向阀（二位五通） |
2 |
||
|
双气换向阀（二位五通） |
2 |
||
|
行程阀（机控） |
1 |
||
|
行程阀（按钮） |
1 |
||
|
或门型梭阀 |
2 |
||
|
快速排气阀 |
2 |
||
|
单向节流阀 |
2 |
||
|
单向节流阀装在元件上 |
8 |
||
|
单向阀1/4 |
2 |
||
|
顺序阀 |
1 |
||
|
气容 |
1 |
||
|
六通（透明有机玻璃） |
2 |
||
|
3 |
附 件 |
气管 |
20米 |
|
4 |
电器配件 |
行程开关（装在缸体上） |
4个 |
|
编程电缆（三菱） |
1条 |
||
|
5 |
资料 |
气动和机械手使用说明书 |
3册 |
|
光盘（PLC编程软件，PLC程序） |
1碟 |
||
|
6 |
|
辅助配件 |
一套 |
|
7 |
|
传感器 |
1只 |
|
8 |
|
实验链接线 |
若干 |
