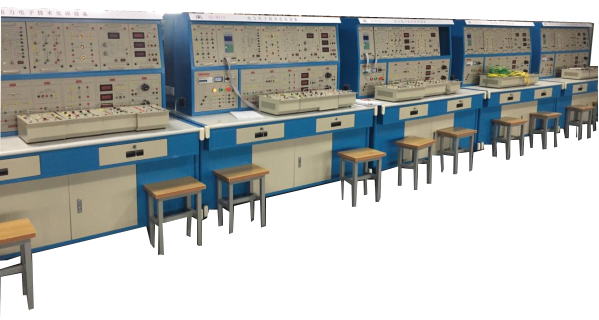

汽车电工电子实训室
汽车电工电子技术实训室主要面向电气自动化技术、机电一体化技术、工业机器人技术等专业，主要为电气自动化技术、机电一体化技术、工业机器人技术等相关专业提供基础认知实习、理实一体化课程教学及智能制造大类专业实训。实训中心集教学、科研、社会培训、校企合作、技能考核等功能于一体，具有行业先进性和前瞻性。

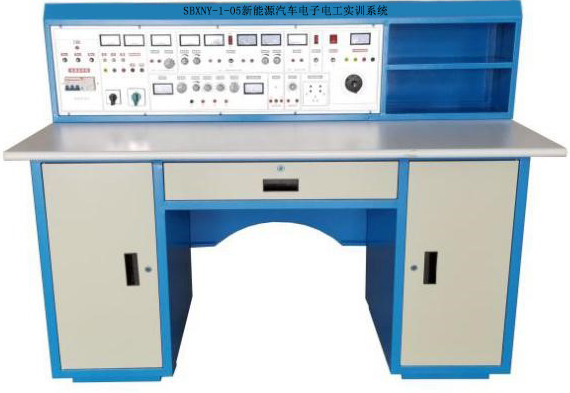

SBXNY-1-05新能源汽车电子电工实训系统
一、设备概述
新能源汽车电子电工实训装置，汽车电子创新教学实验系统，配备各种交直流电源、信号源、仪表、电工电子实训模块、交流电路实训模块等。各模块的接口均已引至板上的专用插座，学生可自主搭接各种电工电子实训线路，
新能源汽车电子电工实训台适用于高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>等课程要求，也可完成<电工基础>、<电工原理>、<电路与磁路>、<电工学>、<电力电子技术>、<电力拖动控制>及<电气控制技术>等多门课程的综合应用、创新实训要求，并可进行相关课程的课程设计，毕业设计以及电工、电子产品研制
它由透明有机盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。
二、设备技术指标
1. 工作电源：三相五线 AC 3800V±10% 50Hz
2. 温度：－10～40℃；环境湿度：≤90%（25℃）
3. 外形尺寸：长×宽×高=1600×700×1200㎜
4. 整机功耗：≤1.0KW
5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、设备功能特点
1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。
2、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
3、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
四、设备基本配置及功能
本实训装置主要由电源控制屏、实训桌、电工电子透明实训模块、实训连接线等组成。
（一）电源控制屏
交流电源部分
提供三相固定380V交流电源,380V交流电源输出处设有过流保护，相间、线间过电流及直接短路均能自动保护。配有一只指针式交流电压表，通过波段开关切换可指示三相固定380V交流电源输出电压。
设有AC380V和路AC220V（隔离变压器输出）交流电源输出接口，可为电工实验提供安全供工作电压。
低压交流电源：分3V、6V、9V、12V、15V、18V、24V七档可调，输出端具有短路保护功能，同时还提供带中心抽头双17V交流电源。
直流电源部分
1路输出电压均为0～30V，由多圈电位器连续调节，具有预设式过流过载保护功能，输出最大电流为2A，电源输出有0.5级数字电流表、电压表指示。
直流电源包括±24V、±15V、±12V及±5V等八档电源
测量仪表
真有效值交流电压表一只
能对交流信号（20Hz～20kHz）进行真有效值测量，测量范围0～500V，量程自动判断、自动切换，精度0.5级，四位数码显示。
真有效值交流电流表一只
能对交流信号（20Hz～20kHz）进行真有效值测量，测量范围0～5A，量程自动判断、自动切换，精度0.5级，四位数码显示。
直流数显电压表一只
测量范围0～1000V，分2V、20V、300V三档，直键开关切换，三位半数字显示，输入阻抗10MΩ，精度0.5级，具有超量程报警功能。
直流数显毫安表一只
测量范围0～2000mA，分20mA、200mA、2000mA三档，直键开关切换,三位半数字显示,精度0.5级，具有超量程报警功能。
功率输出函数发生器及频率计：
（1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
（2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
（3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率。
（4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
（5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
（6）频率计最高测量范围100MHz，自动换档。
智能功率、功率因数表：
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储15组测量数据，供随时查阅。
数字万用表：
直流电压： 200mV-1000V 【±(0.5%+1dgt)】
交流电压： 200mV-700V 【±(0.8%+3dgt)】
直流电流： 20uA-10A 【±(0.8%+1dgt)】
交流电流： 200uA-10A 【±(1.8%+3dgt)】
-- 电阻： 200Ω-200MΩ【±(1.0%+1dgt)】
模拟万用表MY47一只。
精密可调电阻箱1只。
五、本设备可以完成的实训项目
设备实训项目
电工基础实训项目
1）电气测量概述
2）直流电路
电气仪表的使用和测量误差的计算
电路元件伏安特性的测绘
未知电阻的测量―非线性电路的研究、白炽灯灯丝温度的测定及单臂电桥电路的应用（综合应用项目）
电位、电压的测定及电路电位图的绘制
基尔霍夫定律的验证与应用
常用供电电路特点和电子电路最大功率输出条件的研究
实际直流稳压电源和直流稳流电源的研究（综合应用项目）
叠加定理的验证与应用―多信号叠加控制电路的研究（综合应用项目）
戴维南定理和电桥电路的应用（综合应用项目）
3）交流电路
电阻电感串联电路（日光灯电路）的分析与研究
阻容移相电路的应用―调光台灯电路的研究（综合应用项目）
交流电路的功率及功率因数的测量及提高线路功率因数的方法及其意义的研究
R、L、C元件在交流电路中的阻抗与频率特性的研究与应用―整流滤波电路的研究
R、L、C串联谐振电路的
三相四线制负载电压，电流的测量
三相三线制对称负载星形及三角形接法时负载电压与电流的测定
4）磁路自感、互感与变压器
自感系数的测定、电路断电时电感尖峰电压的测量及抑制的方法
互感电路的研究
单相变压器特性的研究
单相变压器并联运行特点的研究
5）电路暂态过程
一阶电路暂态过程的研究
微分电路和积分电路及其应用（综合应用项目）
模拟电子技术综合应用、创新实训项目
常用二极管的性能测试及应用
双极晶体管及场效管输出特性的测定
单管放大电路的研究
两极放大电路及负反馈放大电路的研究
助听器电路的调试（电子产品线路）（综合应用）
恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
三极管放大电路故障排除
整流、滤波及稳压电路的研究
直流稳压正、负电源电路的研究
典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
OTL功率放大电路的故障排除
LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
运算放大器基本运算电路
对由运放器组成的积分运算电路、微分运算电路
对由运放器组成的电压比较器传输特性的研究
气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
方波、三角波和锯齿波发生器电路的研究与测试
三角波、方波及正弦波发生器的制作竞赛
RC（文式桥式）正弦波振荡器和制作与调试
电容三点式LC正弦波发生器
有源滤波电路研究
直流-直流（DC-DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
数字电子技术综合应用、创新实训项目目录
一、基础实训项目
基本逻辑门电路功能测试
优先编码器功能测试
二进制译码器和数据选择器功能测试
全加器和超前进位全加器功能测试
数值比较器功能测试
七段码锁存/译码/驱动器功能测试
各类触发器功能测试
双向移位寄存器功能测试
二一五一十进制计数器功能测试
二位十进制计数/译码/驱动/显示电路
可逆十进制计数电路功能测试
N进制计数电路功能测试
555定时器基本应用电路
微分型单稳态触发器
集成单稳态触发器及其应用
集成施密特触发器及其应用
二、综合应用实训项目
声光控制节能路灯电路（电子产品线路）（综合应用）
8线数据传输电路（电子产品线路）（综合应用）
4位环形计数节拍发生器（电子产品线路）（综合应用）
秒脉冲信号发生器（电子产品线路）（综合应用）
救护车/消防车声响报警电路（电子产品线路）（综合应用）
D/A转换器将数码转换成单极性、双极性模拟电压
数控变频三角波-方波发生器
移位寄存器彩灯显示电路（电子产品线路）（综合应用）
8位优先编码器抢答电路（电子产品线路）（综合应用）
触摸式密码电子锁电路（电子产品线路）（综合应用）
数字钟电路（电子产品线路）（综合应用）
二位十进制计数符合电路（电子产品线路）（综合应用）
交通灯控制电路（电子产品线路）（综合应用）
升/降阶梯波发生器（电子产品线路）（综合应用）
光电转换加/减计数电路（电子产品线路）（综合应用）
电力电子技术及应用、创新实训项目
晶闸管的控制特性及它作为固体开关的应用（电子产品）（综合应用项目）
单结晶体管触发电路（电子产品）（综合应用项目）
晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
IGBT管直流斩波电路的调试与分析
双向晶闸管单相交流调（调光台灯）电路的制作与调试（电子产品）（综合应用项目）
双极晶体管（BJT）PWM控制直流电动机可逆调速电路（电子产品）（综合应用项目）
SBXNY-1-13新能源汽车电力电子控制技术实训台
一、概 述
"新能源汽车电力电子控制技术实训台"汽车电工电学基础教学平台是针对大中专院校开设的《电力电子技术》、《半导体变流技术》等课程实验实训大纲的要求，而研制的技能实训装置。同时可作为初级、中级维修电工、高级电工、技师及高级技师的技能实训装置。
二、技术特点
1、安全性可靠：本装置通过隔离变压器供电，而且具有接地保护、漏电保护功能，安全性符合相关的国家标准，确保人身安全；根据不同实验项目的特点，配备了两种不同的实验连接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
2、扩展性强：能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用挂件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、直观性强：实验挂件采用分隔结构形式，正面为实验原理图和测试点，增强了学生对实验内容的感性认识与理性认识；面板布置合理，接插线方便，学生可独立操作实验，有利于提高学生实际动手能力。
4、先进性强：实验涉及了常用的四大类变流技术实验，且多为广泛应用的实用电路，但为教学方便，又不失其简洁性；本装置又从新器件高度来考虑，加入了新器件的特性实验、新器件的驱动以及典型的新器件应用的现代电力电子技术实验，让学生对新器件有足够的认识和了解，紧跟时代步伐。
三、技术性能
输入电压：三相四线～380V±10% 50Hz
工作环境：环境温度为-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量：＜1.5kVA
装置尺寸：1650mm×700mm×1580mm （5%左右）
四、实训装置基本装备
实训装置由控制屏、实训桌以及各个实训组件构成
（一）控制屏：采用框架式结构，结构紧凑、牢固、美观大方，控制屏上层可挂实训组件。
（二）实训组件：
PE-01交流电源及同步变压器组件
提供三相可调交流电源（范围单相：0～250V；三相0-450V），自带有过流保护和漏电保护功能，设有隔离变压器输出，实训安全，设有由三只同步变压器及一只三刀三掷开关组成。
（1）三相电源首先通过三相漏电保护器，然后经接触器到隔离变压器，使输出与电网隔离(浮地设计)。
（2）电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。
PE-02功率二极管组件
提供大功率整流二极管七个（熔丝保护电路），钮子开关一个，作为整流和续流使用。
PE-03晶闸管组件
提供6只单向晶闸管，用于可控整流实训，设有RC阻容吸收及熔丝保护电路。
PE-04双向晶闸管组件
提供3只双向晶闸管,用于交流调压电路实训
PE-05 GTR、MOSFET、IGBT组件
提供GTR(大功率晶体管)、MOSFET(功率场效应晶体管)、IGBT(绝缘双极性晶体管)三种功率器件
PE-06三相芯式变压器组件
提供63.5V、0.8A/127V、0.4A芯式变压器一只
PE-07灯组负载组件
由三只250V/4A灯座组成，实训时作为电阻性负载使用
PE-08电抗器、变压器组件
提供平波电抗器一组，可供100mH、200mH、700mH选择，双路220V变压器一只
PE-9给定及电压指示组件
提供连续可调的+15V和-15V给定电压，带输出指示。
PE-10交流电参数表组件
提供直有效值交流数字电压表一只，测量范围0～500V，量程自动判断，自动切换，精度0.5级，三位半数显，输入阻抗10MΩ
提供真有效值交流数字电流表两只，测量范围0～5A，量程自动判断，自动切换，精度0.5级，三位半数显
PE-11直流电参表组件
提供直流数字电压表一只，测量范围0～1000V，精度0.5级，三位半数显，输入阻抗10MΩ
提供直流数字电流表两只，测量范围0～5A，精度0.5级，三位半数显。
PE-12单相晶闸管触发电路（BT35单晶晶体管及TCA785触发）
提供单结晶体管来产生触发触发信号，用于控制单相晶闸管组成的整流电路；
PE-12 B TCA785集成触发电路
提供西门子TCA785，与KC04（KC09）等相比它对零点的识别更加可靠，输出脉冲的齐整度好，移相范围更宽，同时它输出的脉冲可以人为自由调节，可用做单相整流或调压电路实训。
PE-13TC787触发电路组件
采用TC787芯片构成三相全控触发电路、具有输出稳定、可靠、输入阻抗高、抗干扰性能好等优点，而且装调简便、使用可靠，只需一只这样的集成电路，就可完成三相移相功能
PE-14可调电阻组件
提供90Ω×2/1.3A可调电阻一只， 900Ω×2/0.41A可调电阻一只，作为纯阻性负载使用
16.PE-16 直流斩波电路实训
提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。可完成教材中降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）、升降压斩波电路（Boost -Buck Chopper）等典型实验。
（三）实训桌
实训桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌底部装有四个带刹车的万向轮，和四个可固定的支撑脚。
（四）实训连接线
根据不同实训项目的特点，配备两种不同的实训联接线，强电部分采用高可靠护套结构手枪插连接线，里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实训的安全及合理性。
五、实训项目
1.功率器件及辅助元件特性实训
电力二极管特性测试
晶闸管SCR特性特性测试
双向晶闸管BCR特性测试
IGBT特性测试
MOSFET特性测试
GTR特性测试
脉冲变压器特性
同步变压器特性
2.触发电路实训
单结晶体管触发电路（BT35/BT33）
西门子TCA785单相集成触发电路
西门子TCA787三相集成触发电路
3.整流电路实训
不控整流
单相半波不控整流电路
单相全波桥式不控整流
变压器中心抽头双半波不控整流
三相星形连接不控整流电路
三相桥式全波不控整流
可控整流
单相半波可控整流
单相桥式半控整流
单相桥式全控整流
变压器中心抽头双半波可控整流
三相星形连接半波可控整流
三相桥式半控整流电路
三相桥式全控整流
4.逆变电路实训
单相桥式整流有源逆变
三相桥式整流有源逆变
5.交流调压电路实训
单相晶闸管交流调压电路
三相晶闸管交流调压电路
单相双向晶闸管交流调压电路
三相双向晶闸管交流调压电路
IGBT直流斩波电路实训
（1）降压型斩波电路（（Buck Chopper）
（2）升压型斩波电路（Boost Chopper）
（3）生降压型斩波电路（Boost -Buck Chopper）
SBXNY-1-17新能源电子电力基础实验模块(35件)
一、概 述
"新能源汽车电力电子技术基础实训模块"是针对大中专院校开设的《电力电子技术》、《半导体变流技术》等课程实验实训大纲的要求，结合劳保出版社出版的《职业技能鉴定培训教材维修电工（高级）》相关内容，而研制的技能实训装置。同时可作为初级、中级维修电工、高级电工、技师及高级技师的技能实训装置, 也可作为新能源汽车电子电力基础培训设备。
设备外型参考图片
二、技术特点
1、安全性可靠：本装置通过隔离变压器供电，而且具有接地保护、漏电保护功能，安全性符合相关的国家标准，确保人身安全；根据不同实验项目的特点，配备了两种不同的实验连接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
2、扩展性强：能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用挂件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、直观性强：实验挂件采用分隔结构形式，正面为实验原理图和测试点，增强了学生对实验内容的感性认识与理性认识；面板布置合理，接插线方便，学生可独立操作实验，有利于提高学生实际动手能力。
4、先进性强：实验涉及了常用的四大类变流技术实验，且多为广泛应用的实用电路，但为教学方便，又不失其简洁性；本装置又从新器件高度来考虑，加入了新器件的特性实验、新器件的驱动以及典型的新器件应用的现代电力电子技术实验，让学生对新器件有足够的认识和了解，紧跟时代步伐。
三、技术性能
1.输入电压：三相四线～380V±10% 50Hz
2.工作环境：环境温度为-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜1.5kVA
4.装置尺寸：1650mm×700mm×1580mm （5%左右）
四、实训装置基本装备
实训装置由控制屏、实训桌以及各个实训组件构成
（一）控制屏：采用框架式结构，结构紧凑、牢固、美观大方，控制屏上层可挂实训组件。
（二）实训组件：
1.PE-01交流电源组件
提供三相可调交流电源（范围单相：0～250V；三相0-450V），自带有过流保护和漏电保护功能，设有隔离变压器输出，实训安全。
（1）三相电源首先通过三相漏电保护器，然后经接触器到隔离变压器，使输出与电网隔离(浮地设计)。
（2）电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。
2.PE-02功率二极管组件
提供大功率整流二极管七个（熔丝保护电路），钮子开关一个，作为整流和续流使用。
3.PE-03晶闸管组件
提供6只单向晶闸管，用于可控整流实训，设有RC阻容吸收及熔丝保护电路。
4.PE-04双向晶闸管组件
提供3只双向晶闸管,用于交流调压电路实训
5.PE-05 GTR、MOSFET、IGBT组件
提供GTR(大功率晶体管)、MOSFET(功率场效应晶体管)、IGBT(绝缘双极性晶体管)三种功率器件
6.PE-06三相芯式变压器组件
提供63.5V、0.8A/127V、0.4A芯式变压器一只
7.PE-07 三同步变压器组件
设有由三同步变压器及一只三刀三掷开关组成。
8.PE-07D灯组负载组件
由三只250V/4A灯座组成，实训时作为电阻性负载使用
9.PE-08电抗器、变压器组件
提供平波电抗器一组，可供100mH、200mH、700mH选择，双路220V变压器一只
10.PE-9给定及电压指示组件
提供连续可调的+15V和-15V给定电压，带输出指示。
11.PE-10交流电参数表组件
提供直有效值交流数字电压表一只，测量范围0～500V，精度0.5级，三位半数显，输入阻抗10MΩ。
提供真有效值交流数字电流表两只，测量范围0～5A，精度0.5级，三位半数显。
12.PE-11直流电参表组件
提供直流数字电压表一只，测量范围0～300V，精度0.5级，三位半数显，输入阻抗10MΩ
提供直流数字电流表两只，测量范围0～5A，精度0.5级，三位半数显。
13.PE-12单相晶闸管触发电路（BT35单结晶体管）
提供单结晶体管来产生触发触发信号，用于控制单相晶闸管组成的整流电路；
14.PE-12 B TCA785集成触发电路
提供西门子TCA785，与KC04（KC09）等相比它对零点的识别更加可靠，输出脉冲的齐整度好，移相范围更宽，同时它输出的脉冲可以人为自由调节，可用做单相整流或调压电路实训。
15.PE-13 TC787触发电路组件
采用TC787芯片构成三相全控触发电路、具有输出稳定、可靠、输入阻抗高、抗干扰性能好等优点，而且装调简便、使用可靠，只需一只这样的集成电路，就可完成三相移相功能
16.PE-14可调电阻组件
提供90Ω×2/1.3A可调电阻一只， 900Ω×2/0.41A可调电阻一只，作为纯阻性负载使用
17.电子元件基础认知学习套件（采用190mm×145mm的开模有机透明塑料底盒完成，面板采用PCB电路板工艺，具体参数如下）
（一）常用二极管学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
展示普通二极管、整流二极管、开关二极管、稳压二极管、发光二极管、光电二极管、变容二极管的标示方式，列举了普通二极管和发光二极管的极性判别方法。展示了整流二极管、开关二极管、稳压二极管、发光二极管、检波二极管、红外发射接收二极管、光敏二极管、贴片二极管、变容二极管，双向触发二极管的实物及检测接口。
提供二极管、电容、电阻的综合应用电路：单相桥式整流滤波电路-DC5V电源的产生电路，带有熔丝保护及发光二极管指示，通入单相AC220市电即可工作（模块设有单相电源变压器），同时该DC5V电源可为其他模块检测供电之用。
（二）常用电阻学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
分为三个区域，分别为图例标示区、识读要点区及认知检测区。
图例标示区：展示固定电阻、可调电阻、热敏电阻的符号及电阻的标示方法（直标法、文字符号法，数标法，色环法）。
识读要点区：展示色环符号的规定及各色环符号的代表意义，提供四环电阻、五环电阻、贴片电阻的示例详解。提供了常用的排阻符号及实物展示，便于感性认识。
列出了常用电阻的单位符号及进阶关系。
认知检测区：提供碳膜电阻，包括1/4W、1/2W、1W三类小功率共6个实际电阻，全部为E24系列阻值；金属膜电阻1/4W、1/2W、1W三类小功率共6个E96系列阻值实际电阻；贴片电阻类，包括1206、1812、2512三类封装形式共6个实际电阻。所有电阻两端提供可供检测的台阶插座（内孔2MM）。
（三）常用电容学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
分为三个区域，分别为图例标示区、识读要点区及认知检测区。
图例标示区：展示普通电容器（无极性）、电解电容器、可调电容器、双联可调电容器的符号。
识读要点区：展示E12、E24系列的标称值电容。提供色环电容、CBB电容、极性电容的标示及容值识别详解。
列出了常用电容的分类及各类国产电容及代号。
认知检测区：提供色环电容、普通瓷片电容、高压瓷片电容、涤纶电容、CBB电容、云母电容、直插式钽电容、独石电容、电解电容、微调电容、CBB61电机启动电容、CBB20轴向无感聚酯膜电容、安规电容等若干典型通用电容；同时还按照封装提供0603及0805贴片电容、贴片铝电解电容、贴片钽电容等若干贴片电容。
（四）常用晶体管（三极管）学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
对常用晶体管的分类及管脚判断进行了介绍，展示半导体三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT，单向晶闸管SCR，双向晶闸管TRIAC的图示，列举了常用9013、3DJ6F的识读方法；展示了小功率三极管、塑封大功率三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT，单向晶闸管SCR，双向晶闸管TRIAC等实物，提供检测接口。
展示了常用贴片类三极管如9012,9013,S8050,S8550的实物。
（五）常用数码管显示学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。方便感性认识、检测测试，同时也能防止器件的损伤。
展示共阴及共阳数码管的结构示意图及常用数字的数码显示方法，展示了单位数码管、双位数码管、四位数码管的实物并提供了可供检测的台阶插座（内孔2MM）。
（六）常用集成IC学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
展示常用集成IC封装形式，如圆形金属外壳封装、单列直插式（SIP）、双列直插式（DIP）、表面贴装（SOP）、引线载体（PLCC）、四方扁平（QFP）等等。展示常用芯片引脚顺序标示图。提供了如双列直插芯片、单列直插芯片、贴片芯片、厚膜电路EXB841、音乐芯片等特殊引脚芯片的实例。
18 配套学习软件资源(正版软件，提供软件著作权）
（1）、配套教学数字资源：电工作业培训教学软件（ 用电安全与触电急救仿真教学软件）
本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实验和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制。该软件采用二维与三维结合的虚拟画面，教导学生电工基础知识和用电的安全及急救方法。包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志），触电急救（触电的方式、安全防护措施、接地与接零保护、人工呼吸，心肺复苏等急救方法），风险排除（灭火器类型、灭火器的使用），电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等4大模块，15个实验单元，72个实验项目。软件以技能为核心，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了丰富的
七、设备配置清单
|
序号 |
编号 |
名 称 |
数量 |
|
1 |
PE-01 |
交流电源组件 |
1件 |
|
2 |
PE-02 |
功率二极管组件 |
1张 |
|
3 |
PE-03 |
晶闸管组件 |
1件 |
|
4 |
PE-04 |
双向晶闸管组件 |
1件 |
|
5 |
PE-05 |
GTR、MOSFET、IGBT组件 |
1件 |
|
6 |
PE-06 |
三相芯式变压器组件 |
1件 |
|
7 |
PE-07 |
同步变压器组件 |
1件 |
|
8 |
PE-07D |
灯组负载组件 |
1件 |
|
9 |
PE-08 |
电抗器、变压器组件 |
1件 |
|
10 |
PE-9 |
给定及电压指示组件 |
1件 |
|
11 |
PE-10 |
交流电参数表组件 |
1件 |
|
12 |
PE-11 |
直流电参表组件 |
1件 |
|
13 |
PE-12 |
单结晶闸管触发电路 |
1件 |
|
14 |
PE-12B |
TC785触发电路 |
1件 |
|
15 |
PE-13 |
TC787触发电路组件 |
1件 |
|
16 |
PE-14 |
可调电阻组件 |
1件 |
|
17 |
透明学习 套件 |
电子元器件学习/认知套件 |
6个/套 |
|
18 |
实验桌 |
铁质长方体封闭式结构，造型美观大方；设有抽屉、柜门，用于放置工具、存放挂件及资料 |
1台 |
|
18 |
实验台 |
铁质 |
1套 |
|
19 |
学生凳 |
钢木方凳 |
2张 |
|
20 |
实训连接线 |
配备两种不同的实训联接线，两种不可以互插，实训安全。 |
1套 |
|
21 |
实验指导书 |
|
1套 |
|
22 |
正版3D辅助教学仿真软件（有著作权） |
1.电工作业培训教学软件（ 用电安全与触电急救仿真教学软件） 2.电机与变压器仿真教学软件 3.电力拖动仿真教学软件 |
1套 |
