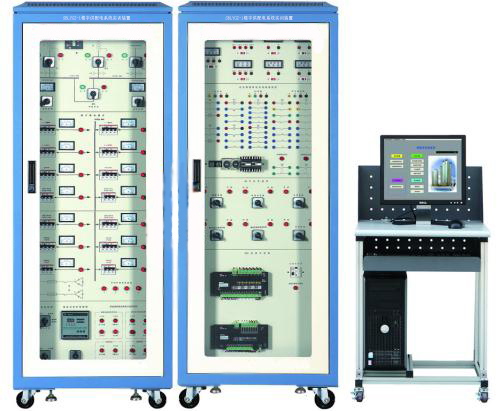

SBLYGZ-1楼宇供配电系统实训装置（LON总线型）
一、楼宇供配电系统概述
楼宇供配电系统 能配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的实训教学，可以让学生了解楼宇中供配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用。
楼宇供配电 能满足"智能建筑"、"建筑电气"、"楼宇自动化"等科目的实训教学要求。适用于各类职业教育培训机构的教学。
二、楼宇供配电系统特点
1.采用楼宇中典型供配电形式
2.采用DDC采集控制模块实现对配电系统中各类数据的采集与开关控制
3.采用先进LonWorks总线通信协议组网，具有典型的代表性
4.配备上位机监控系统，可实时监控供配电网络结构
三、楼宇供配电技术参数
1.输入电源：三相四线～380V±10% 50Hz
2.环境温度：-10℃～+45℃
3.装置容量：＜5kVA
4.安全保护：具有漏电保护
四、楼宇供配电实训项目
1.仪表设备实训项目
(1)常用配电设备认知与应用
(2)电量传感器认知与应用
2.线路安装、调试和运行
(1)智能建筑的供电运行线路组建与操作
(2)典型楼层配电运行线路组建与操作
(3)供配电系统中运行线路状态的现场监测、抄表和控制
3.供配电自动化设备认知和运行控制
(1)备自投联动运行控制和调试
(2)应急电源配电线路运行和联动控制
(3)配电线路功率因数补偿运行控制
4.供配电系统综合控制运行
(1)供配电监控系统运行调度
(2)与消防自动报警系统的联动控制
五、楼宇供配电系统基本配置
1.控制屏柜
由楼宇供配电线路组成，并设置控制电器：微型断路器等，现场设置仪表测量单元，进行电压和电流显示，采用智能电量采集模块完成多种电量的采集：电压、电流功率、电能等，并通过总线完成上位机的各路电量显示。
2.下位机系统
下位机系统采用DDC控制器，实现现场数据的采集和开关控制，并通过LonWorks总线与上位机系统通信。
3.上位机监控系统
配备监控系统软件，实现对供配电系统的远程监控，实现断路器的消防联动控制，各线路电量参数的监视。
六、楼宇供配电 配置清单
|
楼宇供配电系统综合实训装置（LON总线型） |
|||||
|
供配电部分 |
|||||
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
备注 |
|
1 |
塑壳断路器 |
HUM1-63L-40A 3P |
只 |
1 |
|
|
2 |
漏电开关 |
DZ47LE32 10A 1P+N |
只 |
1 |
|
|
3 |
指示灯 |
直径16mm，圆头 AC220V 红 |
只 |
42 |
|
|
4 |
指示灯 |
直径16mm，圆头 AC220V 绿 |
只 |
4 |
|
|
5 |
带灯按钮 |
直径16mm，圆头 AC220V 红，自锁 |
只 |
8 |
|
|
6 |
按钮 |
直径16mm，圆头 红，自锁 |
只 |
3 |
|
|
7 |
万能转换开关 |
LW8，自复位型3档 |
只 |
4 |
|
|
8 |
万能转换开关 |
LW8，电压切换 |
只 |
2 |
|
|
9 |
万能转换开关 |
LW8，5档 |
只 |
1 |
|
|
10 |
万能转换开关 |
LW8，3档 |
只 |
7 |
|
|
11 |
万能转换开关 |
LW8，5档 |
只 |
1 |
|
|
12 |
无功补偿控制器 |
JKL5CF 4组、单相 |
只 |
1 |
|
|
13 |
电力电容 |
1uF/450V |
只 |
2 |
|
|
14 |
电力电容 |
2.2uF/450V |
只 |
1 |
|
|
15 |
电力电容 |
4.7uF/450V |
只 |
1 |
|
|
16 |
电压表 |
85L17 450V |
只 |
2 |
|
|
17 |
电流表 |
85L17 1A |
只 |
5 |
|
|
18 |
电流表 |
85L17 5A |
只 |
5 |
|
|
19 |
电流表 |
85L17 10A |
只 |
4 |
|
|
20 |
微型断路器 |
HUM18-63 3P |
只 |
14 |
|
|
21 |
辅助触头 |
HUM18-F |
只 |
14 |
|
|
22 |
分励脱扣器 |
HUM18-FL |
只 |
10 |
|
|
23 |
光字牌 |
AC220V |
只 |
6 |
|
|
24 |
法兰电阻 |
1000Ω/100W |
只 |
1 |
|
|
25 |
法兰电阻 |
500Ω/200W |
只 |
2 |
|
|
26 |
法兰电阻 |
700Ω/250W |
只 |
2 |
|
|
27 |
法兰电阻 |
1000Ω/75W |
只 |
2 |
|
|
28 |
法兰电阻 |
300Ω/150W |
只 |
2 |
|
|
29 |
电感 |
950mH/0.45A |
只 |
1 |
|
|
30 |
电感 |
1000mH/0.4A |
只 |
1 |
|
|
31 |
电感 |
1100mH/0.25A |
只 |
2 |
|
|
32 |
电感 |
1300mH/0.5A |
只 |
2 |
|
|
33 |
电感 |
1400mH/0.3A |
只 |
2 |
|
|
34 |
透明中继 |
220V，14脚 |
只 |
2 |
|
|
35 |
时间继电器 |
JSZ3 220V通电延时10S |
只 |
2 |
|
|
36 |
交流接触器 |
CJX2-0910 AC220V |
|
2 |
|
|
37 |
DDC |
德意安7501 7502 |
只 |
2 |
|
|
38 |
Lown卡 |
|
只 |
1 |
|
|
39 |
电流采集模块 |
24路-modbus |
只 |
1 |
|
|
40 |
电力智能仪表 |
modbus |
只 |
1 |
|
|
41 |
PLC |
CPU124 |
只 |
1 |
|
|
42 |
柜体 |
|
只 |
1 |
|
|
43 |
电脑桌 |
|
只 |
1 |
|
