2021年10月16日

机械制图模型,机械机构模型,机械零件模型,机械原理模型,部件模型

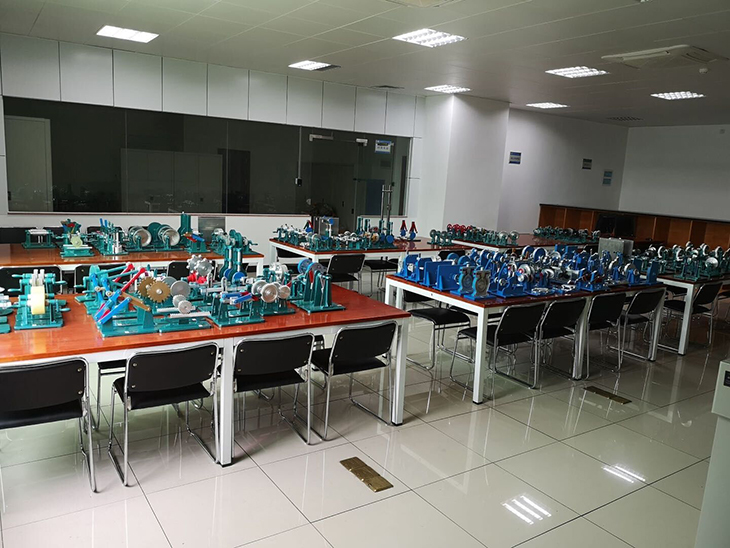

制图模型,机构模型,机械零件模型,机械原理模型,机构运动模型,部件模型,为让学生更好的理解应用常用机械零件、部件、机构和系统运动原理,同时为教师上课提供教具、教仪, 院校建立机械示教室。采购内容为制图模型、机械零件机构模型、传动机构示教板、投影仪、控制计算机、展柜、控制机构、控制台、实训室

规格参数及技术要求

序号

名称

参数、技术要求

单位

说明

1

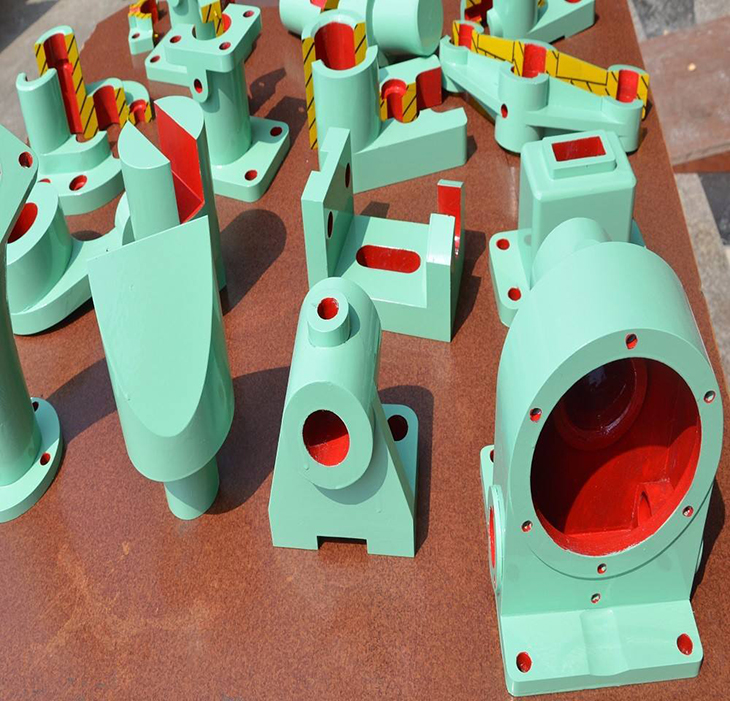

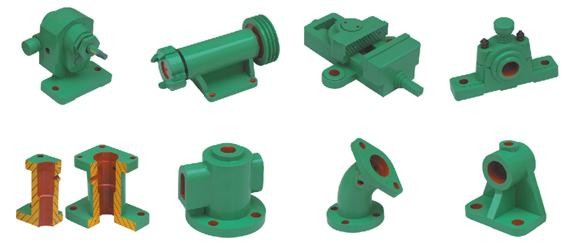

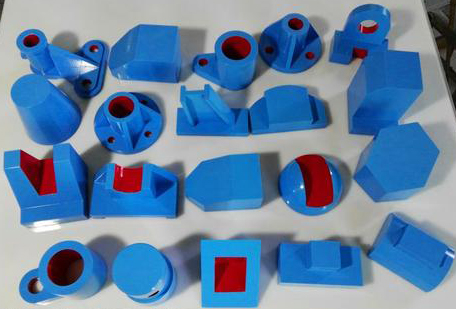

制图模型

120件(硬塑)

符合教学要求和相关规定

2

机械零件、机构模型

160件(硬塑)

3

机械零件、机构示教板

100件(金属、硬塑)

4

传动机构示教板、课件

60件(硬塑、可实现运动)

5

控制机构实现传动机械的运动控制



明细

序号

项目

名称

单位

6



《机械制图》模型

7

机械零件、机构模型

三角内螺纹(6)

8

三角内螺纹(6)

9

三角细牙螺纹(6)

10

三角外螺纹(6)

11

三角细牙螺纹(6)

12

梯形螺纹(4)

13

柜形螺纹(4)

14

柜齿形螺纹(4)

15

平键(6)

16

花健(6件)

17

圆键(6件)

18

半圆键(6件)

19

向心轴承(12件)

20

推力轴承(12件)

21

向心推力轴承(12件)

22

球轴承(6)

23

滚子轴承(6)

24

滚针轴承(6)

25

(12件)

26

螺杆(12件)

27

螺杆(12件)

28

圆柱销(12件)

29

销钉(12件)

30

锁链连接

31

移动副 (a b)

32

螺旋副

33

高副

34

两轴平行的摩擦轮传动 ( 外接圆柱式 )

35

两轴平行的摩擦轮传动 ( 内接圆柱

36

两轴相交的摩擦轮传动 ( 外接圆锥式 )

37

两轴相交的摩擦轮传动 ( 内接圆锥式 )

38



带传动 (4 )

39

带的定期张紧装置 ( 水平传动 )

40

带的定期张紧装置 ( 垂直传动 )

41

带的重力自动张紧装置

42

平带传动的张紧装置

43

V 带传动的张紧装置

44

螺旋线的形成

47

螺纹的旋向和线数 (3 )

48

螺纹的牙型 (4 )

49

台虎钳

50

螺旋千斤项

51

差动螺旋传动原理

52

差动螺旋传动的微调镗刀

53

滚珠螺旋传动

54

链传动

55

滚子链

56

多排链 ( 双排 )

57

滚子链的连接形式 ( 三种 )

58

直齿轮传动

59

斜齿圆柱齿轮传动

60

人字齿轮传动

61

内啮合直齿齿轮传动

62

齿轮齿条传动

63

直齿锥齿轮传动

64

斜齿锥齿轮传动

65

曲线齿锥齿轮传动

66

交错轴斜齿轮传动

67

蜗轮蜗杆传动

68

渐开线的形成

69

机械零件、
机构模型

不同基圆的渐开线

70

相同齿数不同模数齿轮

71

渐开螺旋面的形成

72

仿型法铣削齿轮 ( 盘形铣刀 )

73

仿型法铣削齿轮 ( 指状铣刀 )

74

齿轮滚刀滚制齿轮轮齿

75

齿轮插刀插制齿轮轮齿

76

定轴轮系

77

周转轮系

78

定轴轮系的传动比计算

79

非平行轴传动的定轴轮系

80

加惰轮的轮系 (2 )

81

三星轮换向机构

82

滑移齿轮变速机构

83

磨床砂轮架进给机构

84

卷扬机传动系统

85

滚齿机工作台传动系统

86

多刀半自动车床主轴箱传动系统

87

铰链四杆机构

88

曲柄摇杆机构

89

牛头刨床横向进给机构

90

曲柄摇杆机构的应用实例 ( 剪刀机 )

91

曲柄摇杆机构的应用实例 ( 破碎机 )

92

曲柄摇杆机构的应用实例 ( 搅拌机 )

93

曲柄摇杆机构的应用实例 ( 雷达摆动装置 )

94

双曲柄机构

95

惯性筛

96

等长双曲柄机构

97

机车车轮联动装置

98

车门启闭机构

99

自卸翻斗装置

100

港口起重机

101

飞机起落架收放机构

102

曲柄摇杆机构

103

利用死点位置夹紧工作

104

曲柄滑块机构

105

曲柄滑块机构在压力机中的应用

106

偏心轮机构

107

导杆机构

108

牛头刨床中的摆动导杆机构

109

自翻卸料装置中的摇块机构

110

抽水机中的移动导杆机构

111

内燃机气阀控制机构

112

变速操纵机构

113

凸轮机构的基本组成

114

盘形槽凸轮送料机构

115

移动凸轮机构

116

端面凸轮机构

117

凸轮机构和从动件位移曲线

118

等速运动规律的位移曲线

119

等加速等减速运动规律的位移曲线

120

滑移齿轮变速机构

121



塔齿轮变速机构

122

位增变速机构

123

拉键变速机构

124

锥轮端面盘式无级变速机构

125

齿式棘轮机构

126

调节曲柄长度改变摇杆摆角

127

改变遮板位置调节棘轮转角

128

可变向棘轮机构 (a)

129

可变向棘轮机构 (b)

130

双动式棘轮机构 (a)

131

双动式棘轮机构 (b)

132

防逆轮棘机构

133

单圆销外啮合槽轮机构

134

内啮合槽轮机构

135

双圆销外啮合槽轮机构

136

放映机的卷片机构

137

刀架转位机构

138

普通平键连接

139

导向平键连接

140

半圆键连接

141

楔键连接 (a)

142

楔键连接 (b)

143

切向连接

144

花键连接

145

曲轴

146

直轴 (2 )

147

整体式径向滑动轴承

148

对开式径向滑动轴承

149

针阀式油杯

150

凸缘联轴器 ( 剖分环配合 )

151

凸缘联轴器 ( 凹槽配合 )

152

套筒联轴器

153

鼓形齿联轴器

154

十字滑块联轴器

155

十字轴式万向联轴器

156

弹性套柱销联轴器

157

钢棒安全联轴器

158

牙嵌离合器

159

齿形离合器

160

片式离合器

161

多片离合器

162



滚柱式单向超越离合器

163

棘轮单向超越离合器

164

锥形制动器

165

带状制动器

166

啼鼓制动器

167

液压千斤项的工作原理

168

机床工作台液压传动系统

169

传动机构示教板、课件

液压千斤项的压油过程

170

液压传动系统中压力的形成

171

液压传动系统中的负载的并联

172

油液的压力损失

173

液压泵工作原理

174

外啮合齿轮泵工作原理

175

单作用式叶片泵工作原理

176

双作用式叶片泵工作原理

177

径向柱塞泵工作原理

178

轴向柱塞泵工作原理

179

实心双活塞杆液压缸的结构

180

空心双活塞杆液压缸的工作原理

181

双作用式单活塞杆液压缸结构

182

单向阀

183

液控单向阀

184

滑阀式换向的工作原理

185

三位四通手动换向阀

186

二位三通电磁换向阀

187

三位四通电磁换向阀结构原理

188

三位四通液动换向阀工作原理

189

直动型溢流阀的结构

190

直动型溢流阀的工作原理

191

先导型溢流阀的结构

192

先导型溢流阀的工作原理

193

先导型减压阀的结构

194

先导型减压阀的工作原理

195

直动型顺序阀

196

先导型顺序阀的结构

197

节流口的形式

198

可调节流阀

199

可调单向节流阀

200

单向减速阀

201

调速阀的工作原理

202

调速阀的结构

203



压力继电器的原理

204

采用具有锁紧功能的换向阀组成的闭锁回路

205

采用液控单向阀的闭锁回路

206

压力调定回路

207

二级压力回路

208

三级压力回路

209

采用减压阀的减压回路

210

采用单向减压阀的减压回路

211

采用增压液压出缸的增压回路

212

采用二位二通换向阀的卸载回路

213

采用三位换向阀的卸载回路

214

进油节流调速回路

215

回油节流调速回路

216

变量液压泵调速回路

217

用变量液压泵和调速阀组成的复合调速回路

218

采用短接流量阀的速度换接回路

219

采用调速阀串联的二次进给回路

220

采用调速阀并联的二次进给回路

221

升降缸缓冲装置的液压系统

222

多缸顺序专用铣床液压传动系统

223

液压滑台的液压传动系统

224

采用顺序阀控制的顺序动作回路

225

采用压力继电器控制的顺序动作回路

226

采用行程阀控制的顺序动作回路

227

采用位置开关控制的顺序动作回路

228

机械手液压传动系统
