工业自动化通信网络实验台,工业自动化PLC网络控制综合实验平台

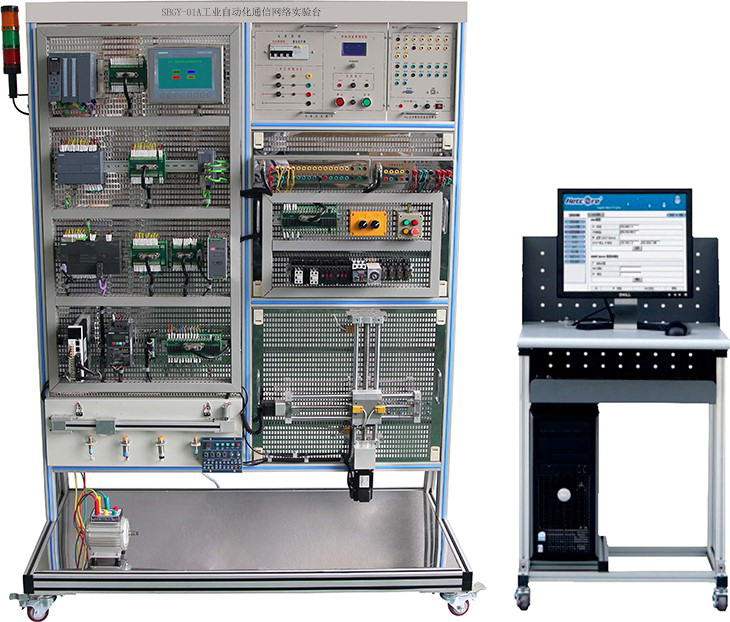

SBGY-01A工业自动化通信网络实验台

一、产品概述

工业自动化通信网络实验台是根据人力资源和社会保障部制定的"可编程序控制系统设计师"培训及国家职业标准考核大纲内容,适当增加新技术,按照职业教育培训、职业技能鉴定和实训教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站/所对可编程序控制系统设计师的四、三、二级开展培训及技能鉴定。

二、研发背景

1.工业自动化通信网络实验台该装置是根据人力资源和社会保障部制定的"可编程序控制系统设计师"培训及国家职业标准考核大纲内容,适当增加新技术,按照职业教育培训、职业技能鉴定和实训教学要求而研制的。

2.工业迅速发展处理器要求不断提高,教学需要与时俱进设备要不断升级,而教学还需要从基础学起,同时满足需要实验室建设重复会导致浪费资金和实验室空间。

3.一个产品需要多种加工工艺,导致工业现场设备错纵复杂,一个主机不能完成所有工作,需要多个站点进行相互配合完成。

4.不同层次的考核需要不同设备,不能有机的进行结合,有些实训完成后无法进行考量检查学生的接受程度。

三、工业自动化通信网络实验装置特色

1.工业自动化通信网络实验台建设理念为一次性建设,本设备采用通用型宽展口,所有主机的I/O口都可通过光电隔离转接模块引出（保护主机元件）,可以用于插接式训练,也可进行线接式实操训练。

2.在主机选型方面由小型S7-200 SMART系列PLC到中型S7-1200系列PLC再到大型S7-1500系列PLC,全面覆盖了西门子常用PLC类型,主机可以通过并口连接到实训区进行实训,可从基础小型PLC开始学起,再到中型PIC,最后到大型PLC,由简到繁的学习理念让学生容易接受,学习起来更加得心应手。

3.采用模块组合式结构,含开关量、模拟量、变频调速、触摸屏、通信模块等,配套MCGS工控组态监控软件,实现仿真化、信息化实训教学。

4.项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中典型案例的模拟对象、实物模型中的逻辑、模拟、过程、运动等的控制。

5.仿真实训教学：通过虚拟环境实时显示PLC运行状态,模拟工业现场控制,可以进行编程训练、程序编写测试等功能。

6.模块化网络系统：网络结构主要由西门子主机S7-1500、S7-1200、S7-200SMART构成,根据工业中西门子PLC应用历程构建了一个工业网络,网络通讯涉及RS485通讯、DP主从站通讯、以太网通等多层网络通讯。

四、技术性能

1.输入电源：三相四线（或三相五线）～380V±10% 50Hz

2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3.装置容量：＜0.5kVA

4.重量：100kg

5.外形尺寸：1780mm×730mm×1460mm

6.安全保护：具有漏电压、漏电流保护装置,安全符合国家标准

五、基本配置及功能

实训装置由S7-1500单元、S7-1200单元、S7-200SMART单元、变频调速单元、小车运动控制单元、、实训组件、电工基础实训单元二维丝杆控制单元、触摸屏单元、以太网交换机、交流电机等组成。

1.S7-1500单元

S7-1500单元主要由主机1511C-1PN、DP通讯模块CP1542-5和信号转接板组成。

主机1511C-1PN,CPU自带显示屏；工作存储器可存储175 KB代码和1 MB数据；位指令执行时间60 ns；4级防护机制,工艺功能,运动控制,闭环控制,计数与测量；跟踪功能；PROFINET IO控制器,支持RT/IRT,性能升级PROFINET V2.3,支持MRP、MRPD,传输协议TCP/IP,安全开放式用户通信,S7通信,Web服务器,DNS客户端,OPC UA服务器数据访问；自带DI16/DQ16,AI5/AQ2,数字量输入模块DI 16xDC24V,16个一组；数字量输出模块DQ 16xDC24V/0.5A,16个一组；模拟量输入模块AI 4xU/I、AI 1xRTD,16位,5个一组；模拟量输出模块AQ 2xU/I,16位,2个一组；6个通道用于计数与测量,带增量式编码器24 V（最高100 kHz）；4个通道用于PTO；脉宽调制；频率输出（最高100 kHz）。

CP 1542-5通信模块,用于将S7-1500连接到PROFIBUS DP,支持DP主站或DP从站,S7和PG/OP通信,时钟同步,自带诊断功能。

光电隔离转接模块,将主机I/O信号插座转接,保护主机元件,便于学生实训接线；所有插座均可接插,实现设备的通用性。

2.S7-1200单元

S7-1200单元主要由主机1215C和信号转接板组成。

主机1215C,工作存储器125 KB；工作电源24VDC,自带DI14/DQ10,AI2/AQ2板载DI14 x 24VDC漏型/源型,板载DQ10 x 24VDC及AI2和AQ2；板载6个高速计数器和4个脉冲输出；支持3个用于串行通信的通信模块,8个用于I/O扩展的信号模块；运行速度0.04 ms/1000条指令；具有2个PROFINET端口,用于编程、HMI和PLC间数据通信。

光电隔离转接模块,将主机I/O信号插座转接,保护主机元件,便于学生实训接线；所有插座均可接插,实现设备的通用性。

3.S7-200SMART单元

S7-200SMART单元主要由主机CPU ST30、通讯模块DP01和信号转接板组成。

主机CPU ST30,工作电源24VDC,工作存储器64 KB,集成数字量I/O（18路数字量输入/12路数字量输出）、集成3路高速脉冲输出,4路高速计数；支持RS-485和以太网通信。

通讯模块DP01,用于将S7-200SMART连接到PROFIBUS DP,工作电压DC24V,支持DP从站,时钟同步,自带诊断功能。

光电隔离转接模块,将主机I/O信号插座转接,保护主机元件,便于学生实训接线；所有插座均可接插,实现设备的通用性。

4.触摸屏单元

触摸屏单元采用西门子KTP700 Basic 7寸彩色触摸屏,用于1200主机以太网通讯,控制和显示各单元的运行状态。

5.以太网交换机

以太网交换机采用非网管型工业以太网10/100MBIT/S交换机,自带5个双绞线端口,RJ45接口；用于构建小型星形和总线形拓扑结构；自带LED诊断显示,供电电源DC 24V。

6.变频调速单元

变频调速单元采用西门子SINAMICS系列G120C变频器,单相220V供电,输出功率0.55KW。集成以太网口通讯接口,提供BOP操作面板；具有线性V/F控制、平方V/F控制、可编程多点设定V/F控制,磁通电流控制、直流转矩控制；集成6路数字量输入,2路模拟量输入；具备过电压、欠电压保护,变频器、电机过热保护,短路保护等。

7.小车运动控制单元

主要由运动小车（直流电机驱动）、同步带轮传动机构、直流电机、光电传感器、电感式传感器、电容式传感器、行程开关等组成,通过传感检测、PLC编程,实现运动距离测量、传动控制、键值优化比较行走控制、定向控制、定位控制、报警运行控制、点动控制、位置显示控制等,能实现小车的精确定位。该系统外观精美,体积紧凑,重量轻。

8.实训组件

实训组件主要由电源挂箱虚实结合挂箱,挂箱区域采用开放式结构可根据需求增加不同挂箱。

电源挂箱提供AC380V、AC220V 是一表示2、DC24V电源,为实训挂箱和电机实训单元提供动力源；设有启动停止按钮,各相电源工作指示,具有过流、过压、短路等保护。

实训结合挂箱用于虚拟仿真实训,此挂件通过RS-232和PC计算机通讯,可在计算机显示器上实时呈现仿真画面。

9.二维丝杆控制单元

二维丝杆控制单元主要由伺服驱动和步进驱动组成。

伺服驱动用于控制Y轴丝杆,采用交流伺服驱动,工作电压AC220V 是一表示2,输出功率200W。采用数字信号处理器（DSP）作为控制核心,智能功率模块（IPM）内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,具有较强的温度、湿度、振动等环境适应能力和很强的抗干扰的能力；支持位置、速度和力矩三种方式对伺服马达进行控制。

步进驱动用于控制X轴丝杆,采用直流伺服驱动,工作电压DC24V,输出功率35W；内部集成控制电路和功率电路,具有自检线圈和短路保护等功能。

10.电工基础实训单元

电工基础实训单元主要由交流接触器、中间继电器、时间继电器、按钮等组成,用于电机正反转、星三角转换、启停自锁等实训。

11.三相交流电机

交流额定电压380V/△接法,转速1400转/min,功率180W,频率50HZ,绝缘等级E级。

12.RFID实训单元

RFID射频识别系统：一种非接触式的自动识别技术,它通过射频信号自动识别目标对象并获取相关数据,识别工作无须人工干预,可工作于各种恶劣环境,RFID技术可识别高速运动物体并可同时识别多个标签,操作快捷方便。

六、实训项目

PLC基本技能实训

MCGS组态棒图实验教学,利用已编辑好组态棒图,对以下任何实验进行动态跟踪教学实验针对实验项目的具体要求,学生自行编辑组态棒图进行实验。
