工业传感器应用与检测综合实训台

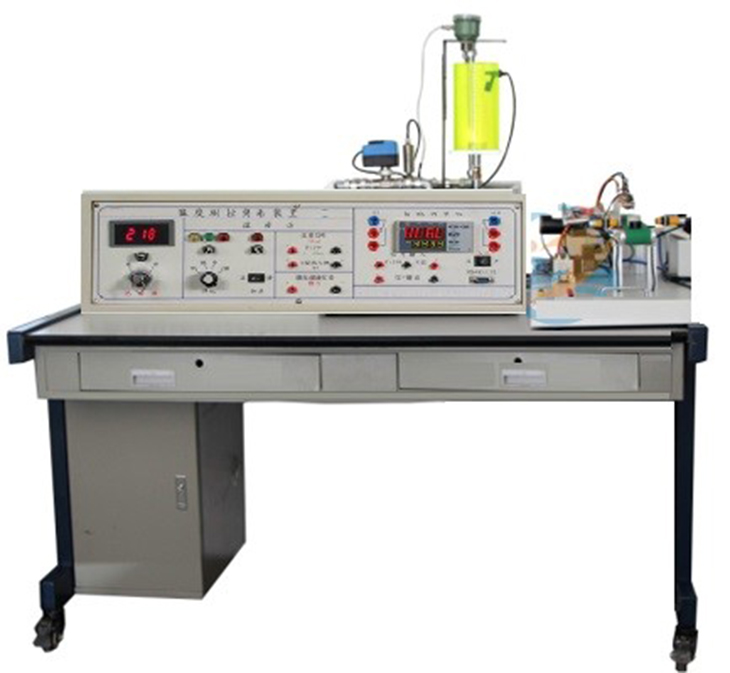

SB-GK1工业传感器应用与检测综合实训装置



一、工业传感器应用与检测综合实训台概述

1、工业传感器应用与检测综合实训装置是我公司研发的产品。是目前市场上就教学型传感器实验台类型而言最先进的一款高新技术型 。通过自主设计的真实的模型配合工业传感器来进行工业传感器的教学。通过模型我们可以看到工业传感器在实际工业中的作用以及用法。并且可以进行分析检测。是创新型的 。适合学校对传感器教学这块的提升教学。除此工业传感器应用与检测综合实训装置之外,我们还研发了同类型的工业传感器实验台:

2、 培训装置提供的传感器是工业现场实际的传感器,让工业现场进入培训室,让学生像在工业现场一样在培训室操作传感器,而不是专注于理论教学。

二、工业传感器应用与检测综合实训装置技术参数

1. 输入电源:三相四线(或三相五线)~220V±10% 50Hz

2. 工作环境:温度-10℃+40℃相对湿度<85%(25℃) 海拔<4000m

3. 装置容量:<0.5kVA

4. 外形尺寸:1580mm×730mm×1520mm

5. 安全保护:具有漏电压、漏电流保护装置,安全符合国家标准

三、工业传感器应用与检测综合实训台配置及功能

1、实训桌:实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;设有带锁抽屉,用于放置工具及资料,电脑桌联体设计,造型美观大方。

2、交流电源控制单元三相四线220V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有短路保护,控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。。提供2组三插AC200V插座。

3、直流电源、直流电压/电流表、直流电压:015V可调输出;直流电流:020mA可调输出;直流数字电压表/电流表:电压表量程0200V、输入阻抗为10MΩ、精度0.5级,电流表量程0200mA、精度0.5级、直流24V继电器、信号转换座若干。直流电压输出24V/6A12V/2A

四、模块功能

1、数字控制模块:

模块由 2路电流输出:范围0-20mA8路数字量输入,8路数字量输出,2路电流测量:0-20mA, 路电压测量:0-10V,

2、培训系统PC软件

挂箱和计算机通信,通过PC模块、传感器信号采集硬件,在屏幕上以数字和模拟的形式实时显示,让用户有更直观的了解。本软件是智能检测系统实训装置的配套软件,可进行15个实训项目。并且具有状态栏指示功能:用来显示采集卡端口的当前状态,绿色为未占用,红色为占用。

3、运动控制传感器类:

包括光电开关传感器、霍尔接近开关传感器、电感接近开关传感器、电容接近开关传感器、色标传感器和安全光幕传感器六个模块

4、压力传感器类、液包括液位传感器、压力传感器

5、流量传感器类、涡轮流量传感器:量程:0.10.6m3/h,精度1%,配套变送器:输出:420mA

6.温度变送器:

输出420mA(对应0100℃PT100

7、加热方式

是有外部的输入电压:010V控制(对应AC0220V

8、控制系统:

1)直流水泵:扬程:0.6m,流量:600L/h,功率30W

2)智能调节阀。控制信号4-20 mA

3)水箱

4)高精度温度调节仪:多种输入输出规格,人工智能调节以及参数自整定功能,先进控制算法,温度控制精度±0.5℃,温度可控制在室温~120℃

9、比例积分电动调节阀

DC24配套变送器:输出:420mA、输入:420mA

四、工业传感器应用与检测综合实训台配置表

1

名称

数量

参数

2

数字控制模块

1

2路电流输出:范围0-20mA8路数字量输入,8路数字量输出,2路电流测量:0-20mA, 路电压测量:0-10V,

3

光电传感器

1

4-20MA/24V

4

磁电传感器





5

温度感器

1

2线

6

光电开关

1







7

感应式接近传感器M

1



8

色标传感器

1



9

涡轮流量计

1

4-20MA/24V

10

压力传感器

1

4-20MA/24V

11

液位变送器

1

4-20MA/24V

12

电动调节阀

1

4-20MA/24V

13



PID控制模块

1

输出:420mA、输入:420mA

14

数据模块

1

输出:420mA、输入:420mA

16

软件

1



五、工业传感器应用与检测综合实训装置实训项目

1、色标传感器的安装方式、方法、、控制、检测设置

2、光电传感器安装方式、方法、控制、检测设置

3、温度传感器安装方式、方法、控制、检测设置

4、电容式接近传感器安装方式、方法、控制、检测设置

5、电感式接近传感器电特性训练、电感式接近传感器距离、

6、光电接近传感器介电特性训练光电接近传感器距离特性训练霍尔开关特性训练

7、霍尔开关介电性能培训装方式、方法控制、检测设置

8、流量计培训装方式、方法控制、检测设置

9、压力变送器培训装方式、方法控制、检测设置

10、液位培训装方式、方法控制、检测设置

11、各种系统控制的PIDR控制

12、流量特性测试

13、流量PID控制实验

14、液位特性实验

15、液位PID控制实验

工业传感器检测及控制实训台

工业传感器技术实训装置

传感器实训室,传感器技术实训装置

创新型测控传感器技术综合实验实训装置

传感与检测实训装置

传感器实训装置

传感器应用技术实验设备

传感器应用技术实训考核设备

传感器系统实验仪

传感器与检测技术实验台

传感器技术实验箱

增强型型检测与转换(传感器)技术实验装置

压力传感器标定实验系统

热电阻和热点偶温度传感器校验实验系统

单片机传感器综合实验实训平台

液体流量仪表标定实验系统

压力控制测量实验装置

液位流量控制实验装置

气动薄膜控制阀与电气安装阀门定位调校实训置

检测与转换(传感器)技术实验17种箱

传感器与检测技术实训装置

创新型测控/传感器技术综合实验实训平台

流量控制测量装置

温度测控实验装置
