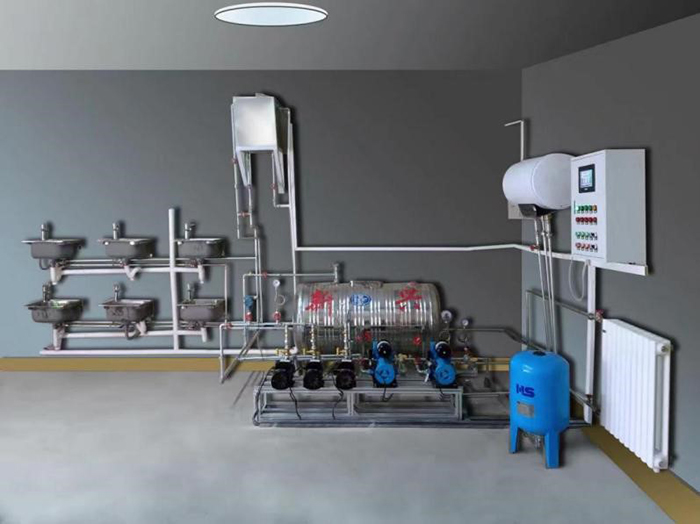

SBPS-2管道安装及控制实训装置

一、概述

管道安装及控制 ,管道安装及控制实训装置,给排水对象结合实际环境进行设计,主要给排水设备安装在钢架底座上、具备开放式的特点,由生活给水系统、热水给水系统、排水系统和控制系统四个部分组成。

二、功能特性：

1、不锈钢水盘,冷、热两用水龙头,模拟两层建筑,6个住户用水终端

2、水池：不锈钢制作,一路输入四路输出,向各系统提供恒定水源,设置有浮球开关和排气孔,保证水池水位。

3、三相水泵：两台,为恒压供水系统提供动力

4、单相水泵：三台,分别为供热/暖系统、气压供水系统和水泵水箱联合供水系统提供动力

5、压力变送器：检测恒压供水系统水管内当前压力值,可检测0～400KPa压力

6、膜盒压力表：检测恒压供水系统水管内当前压力值,可检测0～400KPa压力

7、高位水箱：水泵水箱联供水系统蓄水装置,水泵水箱联合供水实训时向用户终端提供水源,内设高、低水位开关实现水泵的自动启停

8、气压水罐：气压供水系统蓄水装置,气压供水系统实训时向用户终端提供压力水源

9、高低压力开关：检测气压供水系统管道当前压力,为水泵启停提供信号

10、压力表：检测气压供水系统管道当前压力,可检测0-1MPa压力

11、热水器：为供热/暖系统提供热源,内置温度检测和控制电路

12、散热片：将热水中的热量传递到室内空气

三、设备组成及特点

1、生活给水系统：主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用不锈钢管进行设计,可进行不锈钢管的切割、安装和通水试验操作,通过控制系统可实现生活给水系统的变频恒压供水功能,实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。

2、热水给水系统：主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计,可进行PPR管的切割、熔接、安装和通水试验操作,可对锅炉进行温度调节控制操作。

4、排水系统：排水管路主要采用PVC管进行设计,可进行PVC管的切割、粘接、安装和通水试验操作。

5、给排水自动控制系统：

序号	控名称	规格	数量
1.	电脑桌		1张
2.	电气控制实训箱		1台
3.	变频器模块	V20三相0.75KW	1块
4.	PLC模块	西门子S7-200 SMART SR40	1块
5.	模拟量模块	EM?AM03	1块
6.	触摸屏模块	7寸MCGS7026	1块
7.	脉冲水表	0.01立方米/脉冲	1块
8.	压力变送器	量程0-200KPa	1块
9.	低压电气	小继电器、交流接触器、热过载继电器	1套
10.	组态软件	配套组态软件及给排水系统组态监控程序,通过计算机对给排水系统进行在线监视与控制进水、	1套
11	给排水系统工程仿真教学软件	见附件	1套
12	西门子PLC仿真实训软件	见附件（投标现场演示）	1套

四、主要技术性能

1．工作电源：三相四线制AC380V±10% 50Hz；

2．给排水模型外形尺寸：120cm×120cm×220cm (长×宽×高)；

给排水模拟房间外形尺寸：300cm×150cm×190cm(长×宽×高)；

给排水主控柜外形尺寸：80 cm×60 cm×170cm(长×宽×高)

3．给排水模型材料：不锈钢；

4．整机功耗：<4.5KVA；

5．装置底部安装有带刹车脚轮,方便装置的移动和固定；

6．安全保护措施：具有接地保护、漏电过载保护、误操作保护功能；安全性符合相关的国标标准,所有材质均符合环保标准。

五、实践项目

给排水及自动化实验内容

1.给排水系统的认识

2.级排水系统的常用器件和系统组成

3.配件和器件的安装

4.管道试压与通水试验

5.供水系统原理及工作流程

6.变频恒压供水系统操作实践

7.气压供水系统原理及工作流程

8.气压供水系统操作实践

9.水泵水箱联合供水系统原理及工作流程

10.水泵水箱联合供水系统操作实践

11.供热/暖系统工作原理及工作流程

12.供热/暖系统操作实践

13.电气设计、安装与接线

14.变频控制程序设计与调试

15.抄表计费程序设计

16.喷淋灭火控制程序设计

17.给排水监控程序设计

18.组态监控系统设计

19.掌握其处理工艺流程

20.学会相关仪器的使用

给排水系统工程仿真教学软件

一、产品概述

本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》、城乡建设部、教育部相关专业教学大纲,为缓解我国土建施工类专业传统实验实训教学环节的不足、提高学生的职业技能水平而研制。内容包含建筑给水工程和建筑排水工程两个子系统,每个实训子系统含有若干项典型的实训步骤,以及教学资源、工程图纸、技术规范、安全交底、技术交底、项目进程和施工准备等实训模块。
