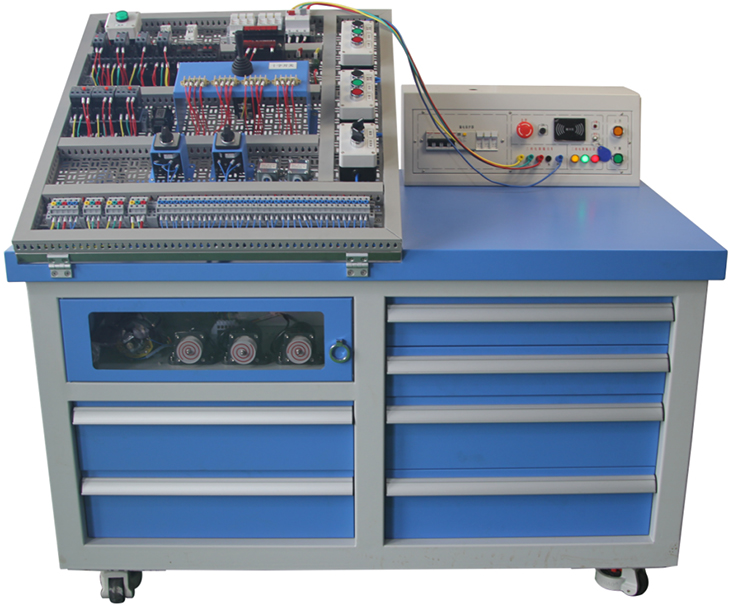

SBWDG-02F电气装配与调试实训平台

一、产品特点

1.电气装配与调试实训平台主要包含操作平台、电源控制屏、电气考核板、电器元件、电气安装、电气调试与实训室信息化配套教学资源。适用于《电工国家职业技能标准》初、中、高培训、鉴定要求。

2.平台配套抽屉用于存放元器件及实训导线等。

3.平台加入电动调节机构，可以根据不同的工作任务，对网孔板进行多角度调节，便于器件的安装与接线等。

4.平台电机全部装在桌体内部，采用有机玻璃自吸门防护的同时，不影响观测。对应电机配有标牌指示。

5.电源输出采用ID刷卡输出，保证电源指定输出模式，可扩展视频采集系统，能够实时跟踪记录考核人员操作过程，满足考评员评分需求。

二、技术性能

1.交流电源：三相五线AC380V±10% 50Hz

2.降下尺寸：1300×800×1030mm（长×宽×高）

升起尺寸：1300×800×1515mm（长×宽×高）

3.整机功耗：≤1.5kVA

4.安全保护措施：设备具有接地保护、漏电保护功能，安全性符合相关的国标标准

三、基本配置

实训装置主要由实训桌、智能电源控制屏、电气网孔板、电器元件与电气线路检测系统等组成。

1.实训桌

1.1 实训桌主体采用优质钢管和钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑处理；

1.2 桌体配有储物抽屉和电机放置柜，储物抽屉配套有专用器件内腔存放盒，器件可实现一对一存放管理。电机放置柜配有机玻璃自吸门，保护操作者的同时，也不影响观察电机的动态，尺寸为：560*172mm，底部配有4个工业级福马轮，方便移动和固定；

1.3 桌体侧面采用工业航空插座，引出电机电气接口，实现与机械传动设备机电联调考核；

1.4 配置双套工业级推力升降器，直流同步驱动，使电气网孔板0-75度可调，学生可以根据身高和操作习惯进行角度调节，符合人机工程需求；

1.5 桌面采用冷轧钢板，外表喷涂彩色环氧聚塑处理，可以放置竞赛资料图纸、安装工具与器件等。

2.智能电源控制屏

2.1 电源控制屏斜面弧度设计，符合人工视觉与操作，主要包含设备总电源开关、电源供电指示、电源输出安全插座、三相电源输出插座、单相电源输出插座等构成。可以控制考试平台的电源，同时反馈电源的工作信息。

2.2 市电三相五线电源输入，经漏电保护器与熔断器保护之后，通过智能ID刷卡控制电源输出，并设有急停按钮；

2.3 提供AC380V、AC220V交流电源，带有电源监视，采用安全导线插座接口，通过安全实验导线进行连接。

3.电气网孔板

3.1 采用不锈钢材质，用于机床电气装调维修实训和考核。由一线品牌的电器元件（空气开关、熔断器、交流接触器、时间继电器、热继电器、按钮、指示灯、接线端子等）、通用安装板、角度调节机构等构成。角度调节机构根据人体工程学设计，安装板可在0-75°调节；
