SBDLZ-780E电力电子技术实训装置

一、概述

"电力电子技术实训装置"依据高等院校最新统编教材《电力电子技术》(第五版)(西安交通大学王兆安编著)、《电力拖动自动控制系统》（第三版）(上海大学陈伯时编著)等实验大纲的要求,吸收国内、外同类产品的优点,充分考虑了实验室的现状和发展趋势,精心研制而成。在同类产品中结构合理、功能完善、可靠性好、性价比高。

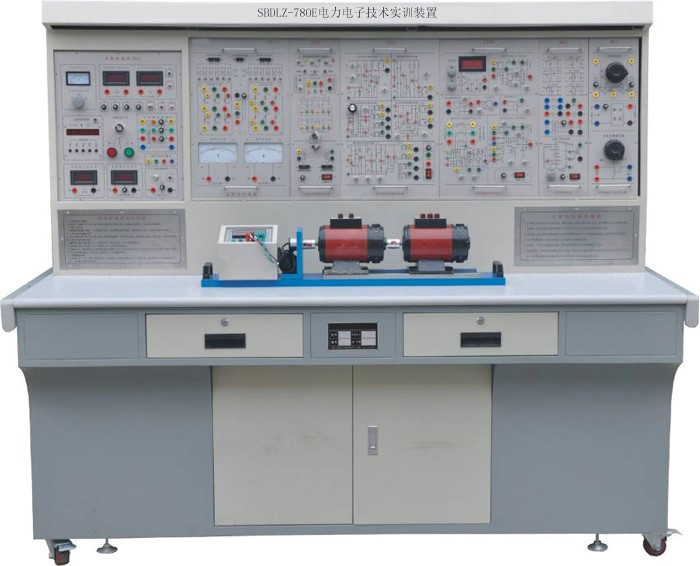

（电力电子技术实训装备参考图片）

二、特点

1、综合性强本装置综合了目前国内各类学校电力电子、半导体变流、交直流调速、交流变频、电机控制、控制理论等实验项目。

2、适应性强能满足各类学校相应课程的实验教学,深度和广度可根据需要作灵活调整,普及与提高可根据教学的进程作有机的结合,装置采用积木式结构,更换便捷,如需要扩展功能或开发新实验,只需添加部件即可,永不淘汰。

3、整套性强从专用电源、电机及其它实验部件到实验连接专用导线配套齐全,配套部件的性能、规格等均密切结合实验的需要进行配套。

4、直观性强各实验挂件采用分隔结构形式,组件面板示意、图线分明,各挂件任务明确,操作、维护方便。

5、科学性强装置占地面积少,节约实验用房,减少基建投资；配套的小电机均经特殊设计,可模拟中小型电机的特性和参数；小电机耗电省,节约能源,实验噪声小,整齐美观,改善实验环境；实验内容丰富,设计合理,除了加深理论知识外还可结合实际开设设计性实验。

6、开放性强控制屏供电采用三相隔离变压器隔离,并设有电压型漏电保护装置和电流型漏电保护装置,确保操作者的安全；各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠。由于整套装置经过精心设计,加上可靠的元器件质量及可靠的工艺作为保障,产品性能优良,所有这些均为开放性实验室,创造了条件。

7、先进性强本装置着重从新器件高度来考虑,在保留了晶闸管实验的基础上,加入了新器件的特性、新器件的驱动以及典型的新器件应用的大量现代电力电子技术实验,让学生对新器件有足够的认识和了解,紧跟时代步伐。

三、适用范围

电力电子技术实训装置涵盖了各类院校等所开设的"电力电子技术(或称半导体变流技术)"、"直流调速"、"交流调速"、"电机控制"、"电力拖动自动控制系统"及"控制理论"等专业课程所要求的实验实验项目。

四、技术性能

1、输入电源:三相四线(或三相五线380V±10％50HZ)

2、工作环境:温度-10℃－+40℃相对湿度＜85％（25℃）海拨＜4000m

3、装置容量：＜1.5KVA

4、外形尺寸：187×72×162 cm

五、电力电子技术实训装置的基本配备

1、DK01电源控制屏（铁质双层亚光密纹喷塑结构,铝质面板）

（1）交流电源（均带有过流保护措施）提供交流电源：三相交流电380V/5A三相交流电220V/1.5A(隔离变压器输出)

（2）高压直流电源

励磁电源：220V（0.5A）,具有输出短路保护。

（3）指针式仪表：

交流电压表一只：可通过其下方的波段开关切换指示三相电网输入线电压,精度1.0级;

(4)数字式仪表

1）真有效值交流数字电压表一只：测量范围0～500V,量程自动判断、自动切换,精度0.5级,三位半数显,为交流调速系统提供电压指示；

2）真有效值交流数字电压表一只：测量范围0～5A,量程自动判断、自动切换,精度0.5级,三位半数显,具有超量程告警、指示等功能,为交流调速系统提供电流指示；

3）直流数字电压表一只：测量范围0～500V,三位半数显,输入阻抗为10MΩ,精度0.5级；

4）直流数字毫安表一只：测量范围为0～2000mA,三位半数显,精度0.5级。

（5）人身安全保护体系

三相隔离变压器一组：三相电源首先通过三相漏电保护器,然后经钥匙开关、接触器到隔离变压器,使输出与电网隔离（浮地设计）,对人身安全起到一定的保护作用。

电流型漏电保护装置：控制屏若有漏电现象,漏电流超过一定值,即切断电源。

实验连接线及插座：强、弱电连接线及插座分开,不能混插。强电连接线及插座采用全封闭工艺,使用安全、可靠、防触电。

(6)定时器兼报警记录仪

（7）控制屏其它设施

控制屏正面大凹槽内,设有两根圆钢管,可挂置实验部件,凹槽底部设有3芯插座,挂箱的供电由这些插座提供。控制屏两边设有单相三极220V电源插座及三相四极380V电源插座。2、DK02实验桌

实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造形美观大方；设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实验室的布局。

3、DQ03-1不锈钢电机导轨、测速系统及智能数显转速表

4、DQ27三相可调电阻（每组900Ω×2/0.41A）

5、DK03晶闸管主电路

提供12只5A/1000V的晶闸管,分成正、反桥两组,,每只晶闸管均设有保护装置,晶闸管可通过外加信号进行触发（留有触发脉冲输入接口）,可更好的完成设计性实验；设有带镜面精密指针式直流电压表±300V一只,正反偏,精度1.0。级带镜面直流电流表±2A,正反偏,精度1.0级一只。和平波电抗器一组（0,100mH,200mH,700mH）。

6、DK04三相晶闸管触发电路

提供三相触发电路、功放电路等,与"DK03"配套使用。

7、DK05单相晶闸管触发电路实验

提供单结晶体管触发电路、正弦波同步移相触发电路、锯齿波同步移相触发电路、单相交流调压触发电路及西门子TCA785集成触发五种电路。

8、DK06电机调速控制实验（Ⅰ）

提供以下模块：给定（带数显）、调节器I、转速变换（FBS）、调节器II、反号器（AR）、电流变换（FBC）。其中调节器I和调节器II的比例增益由电位器调节。

9、DK06-1电机调速控制实验（Ⅱ）

提供以下模块提供以下模块：零电平检测（DPZ）、转矩极性鉴别（DPT）、逻辑控制（DLC）。

10、DK07直流斩波实验

根据西安交通大学王兆安教授和黄俊教授主编的《电力电子技术》(第四版)中相关的直流斩波内容而设计的；提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。可完成教材中降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）、升降压斩波电路（Boost -Buck Chopper）、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典型实验。

11、DK08给定及实验器件

提供给定（±15V可调电压输出）、压敏电阻（作为过压保护元件,内部已连成三角形接法）、二极管等。

12、DK09新器件特性实验

提供SCR、GTO、MOSFET、IGBT、GTR新器件,与DK13配套使用,可完成电力电子新器件的驱动特性实验。

13、DK10可调电阻、电容箱

提供耐压AC63V的可调电容三组,调节范围为0.1～11.37?F,0～999kΩ十进制可调电阻两组；供电流调节器,速度调节器反馈回路使用,可灵活改变调节器的放大倍数及积分时间。

14、DK11单相调压与可调负载

提供了一只0～250V/0.5KVA单相交流自耦调压器,为相应的实验提供可调电源；一个整流滤波电路以及0～90Ω/1.3A（串联）或0～45Ω/2.6A（并联）瓷盘可调电阻,为相应的实验提供一个可调的阻性负载。

15、DK12变压器实验

提供三相芯式变压器一个（该变压器有2套副边绕组,原、副边绕组的电压为127V/63.6V/31.8V）,用于异步电机串级调速实验和三相桥式、单相桥式有源逆变电路实验；还设有三相不控整流电路等模块。

16、DK17双闭环H桥DC/DC变换直流调速系统

可完成的实验项目有：(1)全桥DC/DC变换电路实验；(2)双闭环可逆直流脉宽调速实验。

17、DQ07-1直流发电机（220V、240W、1500r/min）

18、DQ09直流并励电动机（185W,220V,1500r/min）

19、DQ11三相线绕式异步电动机：220V/Y、0.6A、120W、1380r/min

20、GDQ12线绕式异步电机起动与调速电阻箱

提供0、2欧、5欧、15欧、35欧五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。

21、SB06实验连接线：

根据不同实验项目的特点,配备两种不同的实验联接线,强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能）,里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实验的安全及合理性。

序号	编号	名称	数量
1	DK01	电源控制屏	1件
2	DK02	实验桌凳	1张
3	DQ03-1	不锈钢电机导轨、测速系统及智能在线可编程数显转速表	1件
4	DQ27	三相可调电阻（每组900Ω*2/0.41A）	1件
5	DK03	三相晶闸管主电路	1件
6	DK04	三相晶闸管触发电路	1件
7	DK05	单相晶闸管触发电路	1件
8	DK06	电机调速控制实验（Ⅰ）	1件
9	DK06-1	电机调速控制实验（Ⅱ）	1件
10	DK07	直流斩波电路实验	1件
11	DK08	给定及实验器件	1件
12	DK09	新器件特性实验	1件
13	DK10	可调电阻、电容箱	1件
14	DK11	单相调压与可调负载	1件
15	DK12	变压器实验	1件
16	DK17	DK17双闭环H桥DC/DC变换直流调速系统	1件
17	DQ07	直流发电机	1台
18	DQ09	直流他（并）励电动机	1台
19	DQ11	三相绕线式异步电机	1台
20	GDQ12	线绕式异步电机起动与调速电阻箱	1件
21	SB06	配备两种不同的实验连接线及易损配件	1套
