SB-26型机电综实训考核平台
机电综实训考核平台,机电技术综合实训考核装置,机电控制实训室设备,能够满足机电专业人才培养和考核需求，以学生综合职业能力发展为主线，遵循技术技能型人才成长规律，满足机电专业通用性技能学习实训的基础上，融入技能评价、信息化考核系统、机械装配虚拟仿真平台等实用功能，一方面完成学生的技能训练功能，一方面可以用于学生的技能评价。
机电综合实训考核平台包含电气实训和机械装配两大模块。电气实训模块包含智能电源控制功能、电气考核功能、电气自动检测功能、PLC程序检测功能、电气实训功能；机械装配模块包含部件组装、整体组装、组装测量、器材库等功能，满足机电专业电气安装与装配学习要求。平台在满足机电专业通用性技能学习的基础上，融入信息化考核模块，一方面可以帮助学生完成技能训练，一方面可以满足技能水平测试的需求。

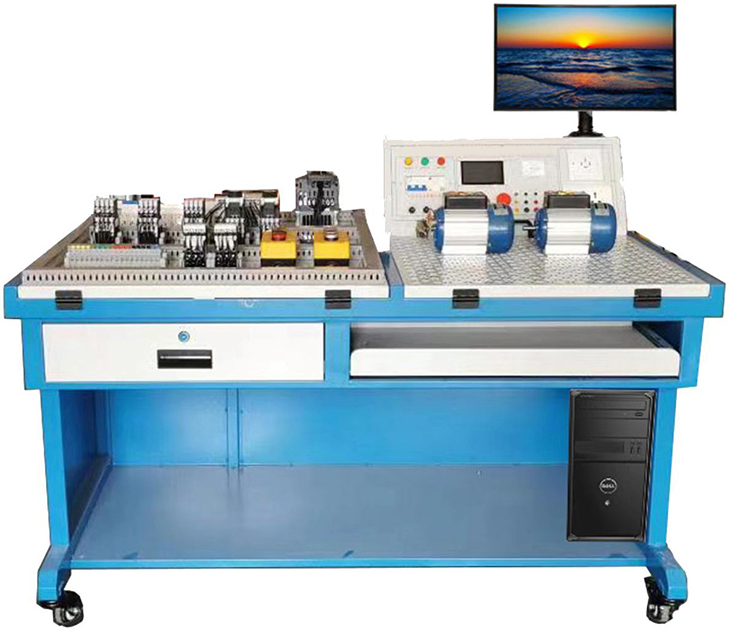

该图仅供参考. 机电综实训考核设备外观
二、机电综实训考核装置构成
机电综合实训考核平台由智能电源管理模块、电气考核模块、电气实训模块、等组成，各模块之间相互配合可完成对电机基础实训电路的训练测试等内容，满足机电专业电气实训考核的要求。
三、产品参数
1、交流电源：三相五线 AC 380 V±10% 50Hz；
2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；
3、外形尺寸：长×宽×高=1400mm×860mm×1010mm；
4、整机功耗：≤1.8 kVA；
5、安全保护措施：设备具有接地保护、漏电保护功能，安全性符合相关的国标标准。
四、设备功能
电气实训模块
功能特点：自由搭建多种实训电路、多角度调节、安装便捷
该模块为开放式网孔板，用于电气安装接线实训，包含通用网孔板、角度调试机构、电气器件等构成。可以让学生更好的掌握电气的设计、安装、调试与优化等技能，具体功能如下：
▲安装便捷:模块采用网孔板式结构，安装快捷、方便、空间利用率高。
▲多角度调节:角度调试机构根据人体工程学设计，通用安装板可在0-90度8档位每档11度的调节安装角度，学生可以根据身高和操作习惯进行角度调节，符合人机工程需求。
▲自由搭建多种实训电路:学生可以根据不同类型的电路选择所需器件在该模块上进行日常的器件安装与电气回路的接线。
五、实训项目
1、电气实训项目
1.1掌握电气线路线图的符号；
1.2掌握电气线路图的器件选择；
1.3掌握用万用检测电气元器件方法；
1.4掌握用万用测量电压、电阻、电流的方法；
1.5掌握三相异步电机的自锁控制控制线路的接线；
1.6掌握三相异步电机的正反转控制线路的接线；
1.7掌握三相异步电机的连续与点动混合控制线路的接线；
1.8掌握三相异步电机的顺序控制线路的接线；
1.9掌握三相异步电机的多地控制线的接线；
1.10掌握三相异步电机的Y-△降压启动控制线路的接线；
2、PLC实训项目
2.1掌握PLC基本指令的使用；
2.2掌握PLC的联机控制的操作；
2.3掌握PLC控制三相异步电机启停控制的接线和程序；
2.4掌握PLC控制三相异步电机顺序启停控制的接线和程序；
2.5掌握PLC控制三相异步电机点动和自锁控制的接线和程序；
2.6掌握PLC控制三相异步电机Y-△降压启动控制的接线和程序；
2.7掌握PLC控制三相异步电机多地控制的接线和程序；
2.8 掌握PLC控制三相异步电机正反转控制的接线和程序；
2.9 掌握PLC控制三相异步电机自动往返控制的接线和程序；
2.10掌握PLC控制三相异步电机的调试；
六、配置清单
|
序号 |
部件或器件名称 |
型 号 |
数量 |
|
1 |
实训桌 |
尺寸1400mm*860mm*1010mm包含两套角度调节支撑机构、实训操作板 |
1台 |
|
2 |
智能电源控制模块 |
电源控制模块、RFID射频识别模块、以太网模块、交流接触器 |
1套 |
|
3 |
PLC主机 |
FX3U-32MR |
1套 |
|
4 |
漏电开关 |
3P+N |
1只 |
|
5 |
空气开关 |
4P |
1只 |
|
6 |
熔断器 |
RT18-32 2P |
1只 |
|
7 |
熔断器 |
RT18-32 3P |
1只 |
|
8 |
交流接触器 |
CJX2-0910 220V |
5只 |
|
9 |
辅助触头 |
F4-22 |
3只 |
|
10 |
时间继电器 |
220V |
2只 |
|
11 |
热继电器 |
|
2只 |
|
12 |
热继电器座 |
|
2只 |
|
13 |
按钮开关盒 |
3位 |
2只 |
|
14 |
按钮（不带灯） |
黄、绿、红 |
3只 |
|
15 |
指示灯 |
黄、绿、红 |
3只 |
|
16 |
双用接线端 |
|
18只 |
|
17 |
行程开关 |
|
2只 |
|
18 |
变频器 |
三菱FR-E740 |
1只 |
|
19 |
三相鼠笼式异步电动机 |
JW5024 |
2套 |
|
20 |
配套工具 |
尖嘴钳（160mm）、剥线钳、压线钳、斜口钳（160mm）、十字螺丝刀（3寸）、一字螺丝刀（3寸）、十字螺丝刀（3×75mm）、一字螺丝刀（3×75mm）、剪刀 |
1套 |
|
21 |
设备使用说明书 |
|
1套 |
