SBADMCS-1型电机性能综合测试装置

电机性能测试实验室设备课程实验说明电机性能测试面向专业：电气及其自动化、自动化、新能源科学与工程、机械工程及其自动化。课程名称：电气PLC控制技术、电机学、电机拖动、电机性能测试。

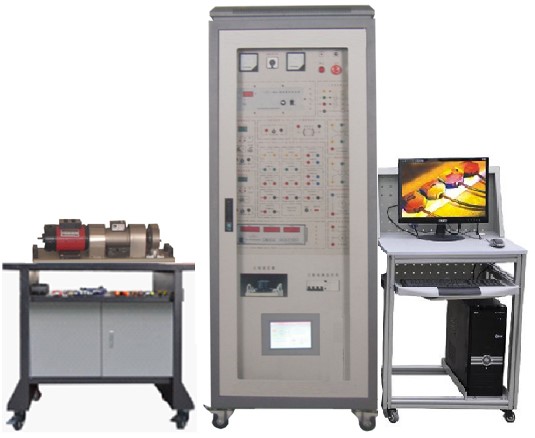

(设备外型参考图片)

一、概述

电机性能综合测试装置是集直流电机，交流电机对应的控制，运行，机械特性、电气特性的测试和教学实训于一体，配套先进的检测控制手段，对以上各种运行方式进行定量分析，采集电机运行的各种参数。学生可通过一个嵌入式触摸屏实现采集数据与显示。本实验台从专用电源控制台、仪器仪表、电机、导轨、负载及专用导线到配套软件等均配套齐全。能较好地满足各类院校相关专业对直流电动机、异步电动机、同步电动机等多种电机性能测试的教学和研究。

电机负载采用高性能、长寿命的新型磁粉制动器，负载调节稳定、可靠、方便。即可稳态测试，也可以进行快速瞬间测试。一台基于W i n C E ( 中文版 ) 操作系统、内嵌Homebuilder嵌入版组态软件的触摸屏作为人机界面，它在系统中作为数据输入、显示监控及控制终端。该终端采用RS-485/232接口采集模块进行通讯，数据采集模块将传感器的检测值上传给终端进行显示或用于监控。

二、技术性能

1.输入电源：三相四线（或三相五线）～380V±10% 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

4.测量参数及精度：

交、直流电流：±0.5%

交、直流电压：±0.5%

功率：±0.5%

转速及转差率：±0.1%

扭矩：±0.1%

绕组电阻：±0.2%

二、系统基本配备

1.电源控制台

(1) 交流电源

三相四线（或三相五线）～380V±10% 50Hz （10A）过流保护措施

单相0～220V±10% 50Hz （10A）过流保护措施

交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护。配有1只指针式交流电压表，通过切换开关指示三相电网电压。

(2) 直流电源

提供直流调速器1台 ,电位器调节输出电压大小。

同步电机励磁电源 0-24V 可调。

2.电机导轨固定电机机组.

3.电机

(1)DQ09直流电动机 (220V / 185W)

（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，绝缘等级E ）

(2)单相电容起动异步电动机

（AC220V，转速 1400 RPM，功率90W ,电流1.45A，启动电容35uF ，绝缘等级E）

(3)三相异步电动机

（ AC3800V/220V，接法 Y/Δ，转速 1420 RPM，功率100W ,电流0.5A，绝缘等级E）

(4)三相同步电动机

作为发电机使用时PN（W）=170W，UN(V)=220（Y），IN(A)= 0.45A， nN(r/min)= 1500，UfN（V）=14V，IfN（A）=1.2A，绝缘等级E级。

（作为电动机使用时，PN（W）=90W，UN(V)=220（Y），IN(A)= 0.35A， nN(r/min)= 1500，UfN（V）=10V，IfN（A）=0.8A，绝缘等级E级。
