传感器系统实验仪,综合传感器实验仪,传感技术实验室,传感器与检测技术实验台，传感器实验室设备采用教学传感器与工业标准传感器相结合的特点，具有独立模块化处理电路和开放的软硬件接口，能提供动态链接库与标准信号输入输出接口，对传感器所采集信号的分析和处理。传感器实验设备，传感器实验仪主要承担电气工程及其自动化、电子信息工程、通信工程、机械设计制造及其自动化、机械电子工程等专业的《传感器原理及应用》课程的实验教学工作，通过实验，能使学生加深理解课本理论知识，提高动手能力与操作技能，培养学生的信号检测及信号转换能力，为掌握后续专业课程的学习做好必要的技术准备，还可对学生的毕业设计及师生的科研提供服务。
SB-811传感器系统实验仪，综合传感器实验仪
传感技术实验室设备，传感器系统实验仪，综合传感器实验仪，实验仪主要由传感器安装台、显示与激励源、引线单元、处理电路单元。配备电子计算机和相应的实验数据处理软件，对实验数据进行自动的采集和处理，自动完成实验报告和实验结果。传感器技术实验台是 最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的教学实验室设备。
规格610/500/390mm
实验台显示仪表要求：
1、数字式电压表：3位半显示，量程±2V、±20V，输入阻抗100KΩ，精度2%。
2、数字式频率/转速表：由四位数码管，2只发光管及频率/转速开关组成，频率表量程2K2-500KHz，输入阻抗100KΩ，精度1%。
发光管不亮×106，下发光管亮×103，上发光管亮×106。
振荡器要求：
1、低频振荡器：1-30Hz输出连续可调，Vp-p值20V，最大输出电流0.5A。
2、转速传感器：与涡流、磁电、霍尔、光纤传感器配合进行测速实验。
3、电源部分四组直流稳压电源：±15V、±5V，有断电保护功能。
数据采集卡及处理软件
数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。标准RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
主要技术参数：
|
输入电源 |
AC220V 50Hz |
直流电源 |
±5V ±15V |
|
稳压系数 |
±1% |
电压纹波 |
≤10mV |
|
非线性误差 |
≤4% |
测量精度 |
≤1% |
|
功耗 |
100VA |
输出电流 |
1A |

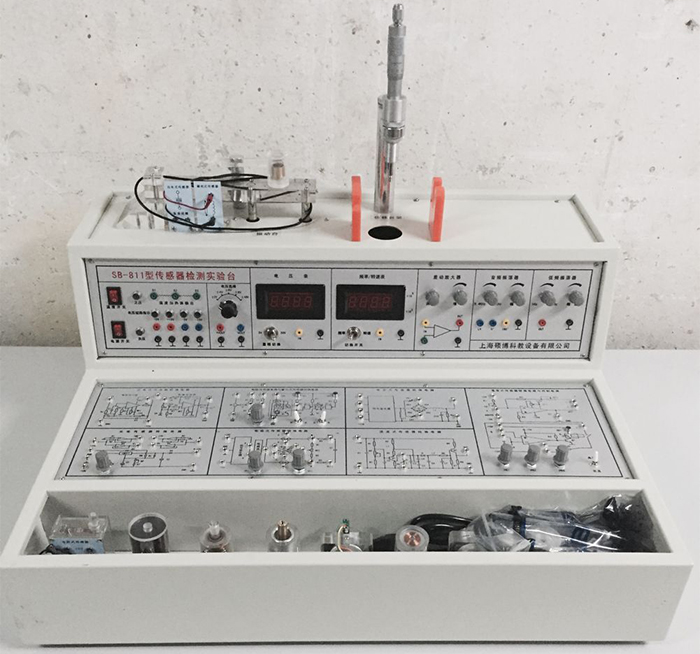

SB-811型检测与转换（传感器）技术实验台
1、种传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上配有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、每种传感器转换电路板印有原理图与接线口，学生做实验快捷方便、耐用。
4、本实验台由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件等组成。
传感器配备清单
|
序号 |
器件名称 |
单位 |
数量 |
序号 |
器件名称 |
单位 |
数量 |
|
1 |
电阻式霍尔式传感器转换电路 |
块 |
1 |
22 |
光纤式传感器 |
个 |
1 |
|
2 |
电容式传感器转换电路 |
块 |
1 |
23 |
压力传感器 |
个 |
1 |
|
3 |
电感式传感器转换电路 |
块 |
1 |
24 |
超声波传感器 |
个 |
|
|
4 |
光电式传感器转换电路 |
块 |
1 |
25 |
转速传感器 |
个 |
1 |
|
5 |
涡流式传感器转换电路 |
块 |
1 |
26 |
霍尔测速传感器 |
个 |
1 |
|
6 |
温度式传感器转换电路 |
块 |
1 |
27 |
湿敏传感器 |
个 |
1 |
|
7 |
压电加速度式传感器转换电路 |
块 |
1 |
28 |
气敏传感器 |
个 |
1 |
|
8 |
光纤式传感器转换电路 |
块 |
1 |
29 |
实验台 |
台 |
1 |
|
9 |
压力传感器转换电路 |
块 |
1 |
30 |
测微器 |
把 |
1 |
|
10 |
超声波传感器转换电路 |
块 |
1 |
31 |
压力表 |
只 |
1 |
|
11 |
电阻式传感器 |
个 |
1 |
32 |
橡皮气囊 |
个 |
1 |
|
12 |
电容式传感器 |
个 |
1 |
33 |
三通管 |
条 |
1 |
|
13 |
霍尔式传感器 |
个 |
1 |
34 |
铁片、铜片、铝片各一 |
个 |
3 |
|
14 |
电感式传感器 |
个 |
|
35 |
温度计0-100℃ |
条 |
1 |
|
15 |
光电式传感器 |
个 |
1 |
36 |
Φ8×4磁钢 |
粒 |
1 |
|
16 |
涡流式传感器 |
个 |
1 |
37 |
超声波反射挡板 |
粒 |
1 |
|
17 |
涡流测速传感器 |
个 |
1 |
38 |
说明书实验指导书 |
本 |
1 |
|
18 |
温度式传感器 |
个 |
1 |
39 |
连接导线 |
条 |
24 |
|
19 |
磁电传感器 |
个 |
1 |
40 |
微机连接线 |
条 |
1 |
|
20 |
磁电测速传感器 |
个 |
1 |
41 |
数据采集处理软件 |
个 |
1 |
|
21 |
压电加速度式传感器 |
个 |
1 |
42 |
电原线 |
条 |
1 |
检测与转换（传感器）技术实验台
17种传感器实验内容如下： 带*为实验为思考实验
|
实验一 |
电阻式传感器的单臂电桥性能实验 |
|
实验二 |
电阻式传感器的半桥性能实验 |
|
实验三 |
电阻式传感器的全桥性能实验 |
|
实验四 |
电阻式传感器的单臂、半桥和全桥的比较实验 |
|
实验五 |
电阻式传感器的振动实验* |
|
实验六 |
电阻式传感器的电子秤实验* |
|
实验七 |
变面积式电容传感器特性实验 |
|
实验八 |
差动式电容传感器特性实验 |
|
实验九 |
电容传感器的振动实验* |
|
实验十 |
电容传感器的电子秤实验* |
|
实验十一 |
差动变压器的特性实验 |
|
实验十二 |
自感式差动变压器的特性实验 |
|
实验十三 |
差动变压器的振动实验* |
|
实验十四 |
差动变压器的电子秤实验* |
|
实验十五 |
光电式传感器的转速测量实验 |
|
实验十六 |
光电式传感器的旋转方向测量实验 |
|
实验十七 |
接近式霍尔传感器实验 |
|
实验十八 |
霍尔传感器的转速测量实验 |
|
实验十九 |
涡流传感器的位移特性实验 |
|
实验二十 |
被测体材质对涡流传感器特性的影响实验 |
|
实验二十一 |
涡流式传感器的振动实验* |
|
实验二十二 |
涡流式传感器的转速测量实验 |
|
实验二十三 |
温度传感器及温度控制实验（AD590） |
|
实验二十四 |
磁电式传感器的特性实验 |
|
实验二十五 |
磁电式传感器的转速测量实验 |
|
实验二十六 |
磁电式传感器的应用实验* |
|
实验二十七 |
压电加速度式传感器的特性实验 |
|
实验二十八 |
光纤传感器的位移特性实验 |
|
实验二十九 |
光纤传感器的振动实验 |
|
实验三十 |
光纤传感器的转速测量实验 |
|
实验三十一 |
压阻式压力传感器的特性实验 |
|
实验三十二 |
压阻式压力传感器的差压测量实验* |
|
实验三十三 |
超声波传感器的位移特性实验 |
|
实验三十四 |
超声波传感器的应用实验* |
|
实验三十五 |
气敏传感器的原理实验 |
|
实验三十六 |
湿敏传感器原理实验 |
