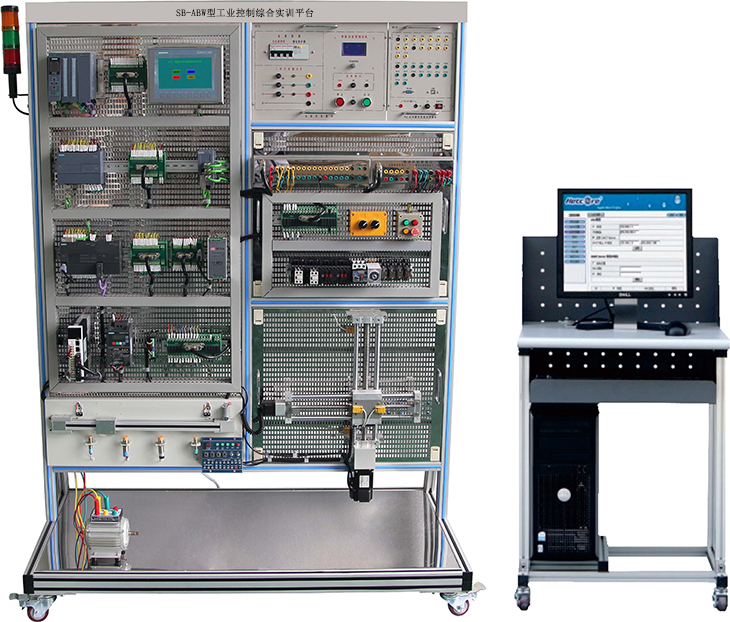

SB-ABW型工业控制综合实训平台
一、 产品概述
工业控制综合实训装置是根据人力资源和社会保障部制定的"可编程序控制系统设计师"培训及国家职业标准考核大纲内容,适当增加新技术,按照职业教育培训、职业技能鉴定和实训教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站/所对可编程序控制系统设计师的四、三、二级开展培训及技能鉴定。
二、 研发背景
1.该装置是根据人力资源和社会保障部制定的"可编程序控制系统设计师"培训及国家职业标准考核大纲内容,适当增加新技术,按照职业教育培训、职业技能鉴定和实训教学要求而研制的。
2.工业迅速发展处理器要求不断提高,教学需要与时俱进设备要不断升级,而教学还需要从基础学起,同时满足需要实验室建设重复会导致浪费资金和实验室空间。
3.一个产品需要多种加工工艺,导致工业现场设备错纵复杂,一个主机不能完成所有工作,需要多个站点进行相互配合完成。
4.不同层次的考核需要不同设备,不能有机的进行结合,有些实训完成后无法进行考量检查学员的接受程度。
三、 装置特色
1.实训建设理念为一次性建设,本设备采用通用型宽展口,所有主机的I/O口都可通过光电隔离转接模块引出（保护主机元件）,可以用于插接式训练,也可进行线接式实操训练。
2.在主机选型方面由AB系列PLC、西门子系列PLC,全面覆盖了AB、西门子常用PLC类型,主机可以通过并口连接到实训区进行实训,可从基础小型PLC开始学起,再到中型PIC,最后到大型PLC,由简到繁的学习理念让学员容易接受,学习起来更加得心应手。
3.采用模块组合式结构,含开关量、模拟量、变频调速、触摸屏、通信模块等,配套MCGS工控组态监控软件,实现仿真化、信息化实训教学。
4.项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中典型案例的模拟对象、实物模型中的逻辑、模拟、过程、运动等的控制。
5.仿真实训教学：通过虚拟环境实时显示PLC运行状态,模拟工业现场控制,可以进行编程训练、程序编写测试等功能。
6.模块化网络系统：网络结构分别由AB、西门子主机构成,根据工业中PLC应用历程构建了一个工业网络,网络通讯涉及RS485通讯、DP主从站通讯、以太网通讯等多层网络通讯。
四、 技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m
3.装置容量：＜0.5kVA
4.重量：100kg
5.外形尺寸：1800mm×700mm×1400mm
6.安全保护：具有漏电压、漏电流保护装置,安全符合国家标准
五、 基本配置及功能
实训装置AB主机单元、西门子主机单元、变频调速单元、小车运动控制单元、实训组件、电工基础实训单元二维丝杆控制单元、触摸屏单元、以太网交换机、交流电机等组成。
1.AB系列主机配置：1756-PA75/B电源模块、1756-L61+1784-CF64A、1756-CNB/E C网通讯模块、1756-HSC/A高速计数模块、1756-IB32/B DI模块、1756-IB32/B DI模块、1756-OB32/A DO模块、1756-EHBT/A以太网模板、1756-N2空端盖及配套的通讯电缆。
光电隔离转接模块,将主机I/O信号插座转接,保护主机元件,便于学员实训接线；所有插座均可接插,实现设备的通用性。
2.西门子系列主机配置：
S7-300PLC（314C-2PN/DP）、电源模块PS307（5A）
S7-200smart（CPU SR40）、电源模块PM207（5A）、模拟量模块EM AM06（4输入/2输出）
S7-1200（CPU 1212C-1PN DC/DC/DC）、电源模块PM 1207、扩展模块（DI16、DO16、AI8、AO4）
S7-1500（CPU 1511-1PN）、电源模块PM 1507（3A）、扩展模块（DI32、DO32、AI8、AO4）
FX3U-48MR/ES-A、FX3U-ENET-ADP（以太网模块）、扩展模块（AI4、AO4）
3.轴编码器要求：光洋Koyo（TRD-N1000-RZ）编码器；要求通过轴套及减速装置与电机连接
4.云模块：SC-GN980（以太网+4G）
5.触摸屏单元：触摸屏单元采用MCGS10寸（TPC1062K）、Pro-face（AST3501W-T1-D24）彩色触摸屏,用于主机以太网通讯,控制和显示各单元的运行状态。
6.PC上位机主要硬件配置：
处理器：Intel i7-9700/独立显卡：6G/内存：32G/硬盘：512G SSD + 1T机械硬盘/显示器：24寸（飞利浦）
上位机能满足安装博途V15、AB编程软件罗克韦尔V20、组态王5.5、WinCC7.5、
GX WorkV2、Proface触摸屏编程软件V4.08等软件要求
7.以太网交换机：以太网交换机采用非网管型工业以太网10/100MBIT/S交换机,自带5个双绞线端口,RJ45接口；用于构建小型星形和总线形拓扑结构；自带LED诊断显示,供电电源DC 24V。
8.变频调速单元：变频器单元通过DIN导轨安装在控制屏上,可自由拆装。
SINAMICS G120控制单元CU250-2 PN,内置ProfiNET通讯口,支持矢量控制,保护等级IP20,提供USB及SD/MMC接口。
SINAMICS G120操作面板。
ProfiNET电缆。
9.基于现场总线的组态监控实训教学：通过现场总线网络,将实训装置主站PLC和（从站）PLC进行1：N通信。从站的PLC运行控制对象的程序,利用工控网络集中监控的功能,主站PLC可以对任意台从站PLC进行实时监控,符合工业现场控制的要求。学员独立通过PLC完成对各种实训对象的控制,并进行组态实时监控（1：N通信）。
10.实训组件：实训组件主要由电源挂箱虚实结合挂箱,挂箱区域采用开放式结构可根据需求增加不同挂箱。
电源挂箱提供AC380V、AC220V、DC24V电源,为实训挂箱和电机实训单元提供动力源；设有启动停止按钮,各相电源工作指示,具有过流、过压、短路等保护。
实训结合挂箱用于虚拟仿真实训,此挂件通过以太网和PC计算机通讯,可在计算机显示器上实时呈现仿真画面。
11.电工基础实训单元：电工基础实训单元主要由交流接触器、中间继电器、时间继电器、按钮等组成,用于电机正反转、星三角转换、启停自锁等实训。
12.三相交流电机：交流额定电压380V/△接法,转速1400转/min,功率180W,频率50HZ,绝缘等级E级。
六、 实训项目
PLC基本技能实训
MCGS组态棒图实验教学,利用已编辑好组态棒图,对以下任何实验进行动态跟踪教学实验针对实验项目的具体要求,学员自行编辑组态棒图进行实验。
1.PLC认知实训（软硬件结构、系统组成、基本指令、接线、编程下载等）
PLC虚拟控制应用实训
1.数码显示控制
2.抢答器控制
3.天塔之光控制
4.音乐喷泉控制
5.十字路口交通灯控制
6.水塔水位控制
7.自动送料装车系统控制
8.四节传送带控制
9.装配流水线控制
10.多种液体混合装置控制
11.自控成型机控制
12.自动洗衣机控制
13.电镀生产线控制
14.自控轧钢机控制
15.邮件分拣机控制
16.自动售货机控制
17.机械手控制控制
18.四层电梯控制
典型电动机控制实操实训
19.三相鼠笼式异步电动机点动和自锁PLC控制
20.三相鼠笼式异步电动机联动正反转PLC控制
21.三相鼠笼式异步电动机带延时正反转PLC控制
22.三相鼠笼式异步电动机Y/△转换起动PLC控制
23.三相鼠笼式异步电动机多台顺序控制
PLC、变频器、触摸屏综合应用技能实训
24.变频器功能参数设置与操作
25.外部端子点动控制
26.变频器控制电机正反转
27.多段速度选择变频调速
28.变频器无级调速
29.外部模拟量方式的变频调速控制
30.基于PLC的变频器外部端子的电机正反转控制
31.基于PLC模拟量方式变频开环/闭环调速控制
32.基于PLC通信方式的变频开环调速
33.基于触摸屏控制方式的基本指令编程练习
34.基于触摸屏控制方式的数码显示控制
网络通讯综合实训
35.PLC与变频器RS485通讯实训
36.PLC、触摸屏与变频器通信控制
37.PLC主机之间PROFIBUS -DP通讯实训
38.PLC主机之间PROFINET通讯实训
39.PLC、变频器、触摸屏组网综合应用实训
