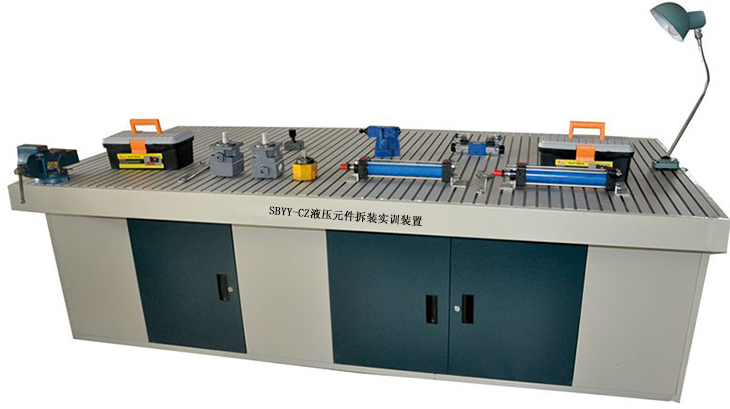

SBYY-CZ液压元件拆装实训装置
一、概述
液压元件拆装实训台,液压元件拆装实训装置,液压元件是液压系统的重要组成部分,本液压元件拆装实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具,通过对液压元件的拆装实训,观察及了解各零件在液压元件中的作用,加深学生对液压元件结构及工作原来的了解。并能对液压元件的加工及装配工艺有一定的认识,适合各职业院校机电类专业液压传动,液压与气压传动等课程的实训教学需要。
二、液压元件拆装实训台技术参数
输入电源：单相220V±10%,50HZ
整机消耗：＜1.0kva
温度：-10~50℃
外形尺寸：1230*700*820mm
安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能,安全性符合相关的国际标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、液压元件拆装实训台配制及技术性能
1、动力元件
低压齿轮泵、叶片泵、高压柱塞泵
2、控制元件
直动式溢流阀、先导式溢流阀、高压溢流阀、减压阀、节流阀、单向阀、换向阀、高压换向阀
3、执行元件：单出杠杠作用液压缸
4、其他要求：主体采用金属框架制作,表面为双层亚光密文喷塑工艺处理。设有抽屉、日光灯一个、交流电源插座。为减少拆装是的碰撞而引起的噪音,在台面上铺设有放静电橡皮垫。
5、液压元件拆装实训台拆装工具
四、液压元件拆装实训设备配置清单
序号 |
元件名称 |
规格／型号 |
数量 |
单位 |
备注 |
1 |
实训装置 |
1230x700x820mm |
台 |
1 |
铁质双层亚光密纹喷塑结构 |
2 |
齿轮泵 |
BB-B6 |
台 |
1 |
|
3 |
柱塞泵 |
5MCY-1 |
台 |
1 |
|
4 |
叶片泵 |
YB1-10B |
台 |
1 |
|
5 |
直动式溢流阀 |
P-B10 |
只 |
1 |
|
6 |
先导式溢流阀 |
Y-10B |
只 |
1 |
|
7 |
减压阀 |
DR10-4-5X10Y |
只 |
1 |
|
8 |
节流阀 |
DVP6 |
只 |
1 |
|
9 |
调速阀 |
2FRM5-31B/15QB |
只 |
1 |
|
10 |
液控单向阀 |
SV10PA1-30 |
只 |
1 |
|
11 |
三位四通换向阀 |
4WE6E61B/CG24N9Z5L |
只 |
1 |
|
12 |
单杠双作用液压缸 |
MOB40-200 |
只 |
1 |
|
13 |
钢皮尺 |
30CM |
把 |
1 |
|
14 |
千分尺 |
0~25mm |
把 |
1 |
|
15 |
卡簧钳（内、外） |
P1ERS |
把 |
2 |
|
16 |
活动扳手 |
6"-150mm |
把 |
1 |
|
17 |
10"-250mm |
把 |
1 |
||
18 |
内六角扳手 |
JTECH |
套 |
1 |
|
19 |
拆装垫块 |
块 |
1 |
元件在垫块上拆装 |
|
20 |
橡胶垫皮 |
张 |
1 |
