SB-FGB500风光互补并网发电实训系统
风光互补并网发电实训系统实训应用范围：主要面向职高、大学、研究生、企业技工以风力发电和太阳能离网、并网发电为主课题的研究和培训。

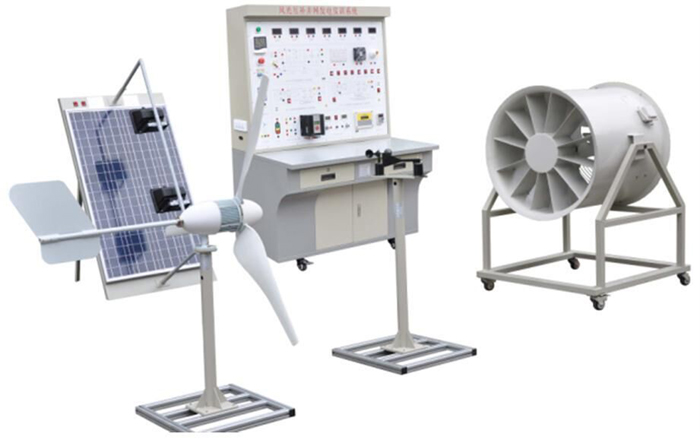

风光互补发电实训台
一、实训运行技术条件（单相输出）
1、1、发电单元
风能
◆风洞调速范围：0～13 m/s
◆风力发电机额定输出电压：12VDC,功率：400W
◆风机类型；永磁同步发电机,上风式
◆启动风速；3.58m/s
◆风叶材质：碳光纤化合物
光能
◆光伏模块功率：100Wp 1组
◆光伏模块输出工作电压：17.5VVDC
◆光伏模块工作电流：5.56A峰值
◆模拟光源模块：1000W
1、2、充电单元
◆工作电压：12VDC
◆充电功率：400W
◆充电方式：PWM脉宽调制
◆充电最大电流35A
◆过放保护电压11V
◆过放恢复电压12.6V
◆输出保护电压16V
◆卸载开始电压（出厂值）15.5V
◆卸载开始电流（出厂值）15A
◆保护功能：蓄电池过充电、蓄电池过放电、蓄电反接、负载超载、防雷、风机限流、风机自动刹车和手动刹车。
1、3、电力蓄能单元（机内）
◆蓄电池类型：免维护胶体蓄电池
◆蓄电池组容量:12V/55Ah
◆蓄电池数量：1个
1、4、DC-AC逆变单元(机内）
离网模块
◆直流输入电压：10.8～16.8VDC
◆额定蔬出功率：300W
◆输出电压：220VAC
◆频率范围：50Hz
◆工作效率：85%
◆功率因数：>0.88
◆波形失真率≤5%
◆工作环境：温度-20℃～50℃
◆相对湿度：﹤90﹪（25℃）
◆保护功能：极性反接、短路、过热、超载保护
并网模块
1、6级功率搜索功能
在自动调整的过程中,会看到LOW灯不停的闪烁,功率会由0作为起点,向最大功率点加大输出功率,重启最多为6次,然后进入功率锁定状态,锁定时ST灯长亮。
在进行6级功率搜索程序时,所需的时间为10分钟。
2、宽电压输入（15-62VDC）
◆DC电压输入：15-62VDC
3、二级功率变压转换
◆高频双向并网,单向并网功能
◆高频直接调制,AC半波合成
◆双向并网方式：直接负载消耗,逆向传输AC电流
◆单向并网方式：直接负载消耗,禁止逆向传输AC电流
4、多频率输出功能,可适用于50Hz/60Hz频率的AC交流电
◆频率范围：45Hz~63Hz
◆直接连接到太阳能电池板（不需要连接电池）
5、采用了精确的动态压差型MPPT功能、APL功能,自动把太阳能板的功率调整到最大输出,只需将太阳能板直接连接到并网逆变器上,无需再连接电池。
◆压差型MPPT：精确度为0.1V
◆功率锁定：10W（AC交流输出）
6、交流电0角相高精度自动检测
交流电的0角相经隔离放大后输入到MCU进行高精度检测分析,相移率只有<1%,从而实现了高精度同相调制交流电并合输出功能。
◆交流相移：<1%
◆过零保护：0.2VAC
◆交流切换：50Hz/60Hz
7、 同步高频调制
在并网的过程中,通常是采用同角相并网（即两交流电的相位差完全等于0时,用开关将两交流电并合）而本产品是先将交流电整流为100Hz的半周波交流电,再将本机产生的高频电流在电路中与100Hz的半周波交流电产生并合,实现高频调制。
◆调制合成：半波全桥调制合成（100Hz/120Hz）
◆合成方式：MOSFET全桥
◆高频频率：50KHz
8、输出纯正正弦波
◆采用SPWM直接产生纯正正弦波输出。
◆输出波形：采用互补PWM推挽,纯正正弦波
◆生成方式：增强型高速SPWM
9、太阳光度自动感知功能
最新的光度感知运算技术,太阳光在太阳能电池板上的照射角度、光照强度的不同而产生不同的电流输出,采用了先进的中央处理器运算出其不同的光照度,可直接在LCD上显示出来,可以直观的看到太阳光感的强度单位,使用更为方便。
◆光度取样：功率点取样。
◆高精度AD取样：积分AD取样方式
10、功率自动锁定（APL）
在不同的电流强度的波动下,就要用到了MPPT功能,当MPPT功能调整到了最大功率点时,本产品自动把功率锁定在最大的功率点上,使输出的功率更为稳定。
◆功率锁定：MPPT的最大取点值
◆自动适应不同的负载功率因数
◆适应于任何的功率负载。
◆恒流,恒功率
11、电网有故障时自动关闭输出
◆当市电电网停电或电网有故障时,逆变器会自动关闭输出。
12、电流限制保护
◆恒定的输出功率,而不会出现超载,过流现象。
13、最大功率点追踪（MPPT）
电流强度,电压不停的变化下,如果没有功率点追踪的话就会出现很多问题,以前一般是采用一个太阳能控制器,本产品采用了高精度的MPPT运算功率,自动而实时的把太阳能板的输出功率调整在最大的输出点上,从而实现了稳定的输出目的。
推荐使用太阳能板 |
400Wp |
DC MAX输入电流 |
20A |
AC MAX输出功率 |
300Watt |
DC MAX输入开路电压 |
100VDC |
DC输入工作电压范围 |
15~62VDC |
最大输出功率因数 |
0.99 |
DC输入反压保护 |
FUSE |
AC输出电压范围 |
（230V版本：180~260VAC） |
AC应用频率范围 |
45-53Hz/55Hz~63Hz |
输出总谐波失真 |
THDIAC <5% |
交流电相位差 |
<0.5% |
孤岛效应保护 |
VAC；f AC |
输出短路保护 |
电流限制 |
LED显示方式 |
功率指示；电压指示；AC频率指示；过压指示 |
待机功耗 |
<1W |
夜间功率 |
<1W |
环境温度范围 |
-25℃~60℃ |
环境湿度 |
0~99%(Indoor Type Design) |
电磁兼容 |
EN50081.part1?? EN50082.part1 |
电网扰动 |
EN61000-3-2安规EN62109 |
电网检测 |
DIN VDE 1026 |
二、控制单元
◆400W/12V高性能风光互补智能控制器（Zigbee无线传输、RS232串口输出）（室内）
◆风速传感器：0-60m/s（室内）
◆温度传感器：-10℃～100℃（室外）
◆转速传感器：0～5000风力发电机转速检测显示（室内）
三、负载单元
◆12VLED照明、220VLED照明、220V节能灯照明
◆12V直流输出,220V交流输出
3、1、显示单元
◆直流电压表：光电池充电电压
◆直流电流表：光电池充电电流
◆直流功率表：光电池充电功率
◆交流电压表：逆变器输出电压
◆交流电流表：逆变器输出电流
◆交流功率表：交流负载使用功率
◆转速表：风机当前模拟转速
3、2、LED指示
◆太阳能控制器：充电、过压、欠压、过放、运行；
◆蓄电池电压（高-中-低）；
3、3、数码管显示
◆通用开＋通用关；光控开＋光控关；光控开＋时控关；
3、4、开关单元
◆交流总开关；交流负载开关；直流负载开关；风机输入开关；光电池输入开关；；电源转换开关；3.3V/5V/9V/12V电压转换开关。
四、监控软件
◆PC监控模块：监控主机、监控软件。
◆显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率,能量模拟图,当前风速（米/秒）,当前风向（度）,当前风力资源平估。
风力发电系统工作主界面风力电系统工作数据主界面（可切换不同曲线界面）
当前风资源数据界面
五、教学及研究实训项目
5、1、永磁同步风力发电机系统运行过程风能量变换演示和实验
实验1、风力发电基础理论原理性实验
实验2、风力发电系统设计实验
实验3、风力发电控制技术实验
实验4、风力发电相关测量技术实验
实验5、风力发电基础理论与应用技术仿真实验
实验6、发电机转速与输出电压关系实验
实验7、发电机转速与输出电流关系实验
实验8、发电机转速与输出频率关系实验
实验9、风速即转速与与出功率关系实验
5、2、太阳能电池控制运行过程光能量变换演示和实验
实验1、光伏摸块单元组成原理。
实验2、太阳能基本理论实验
实验3、太阳能发电基础理论及应用技术实验
实验4、太阳能风力发电测量技术实验
实验5、太阳能发电控制技术实验
实验6、太阳能光电池能量转换组合原理。
实验7、在不同天气和日照强度下光波对光伏转换效率的影响实验。
实验8、在不同季节太阳运轨变换下对光伏能量转换的影响实验。
实验9、在不同季节环境温度变换下对光伏能量转换的影响实验。
实验10、风光互补发电实验
六、基本配置单
序号 |
名称 |
型号 |
数 量 |
单 位 |
价 格 |
1 |
风光互补实训系统主操作台 |
1 |
台 |
||
2 |
400W永磁同步发电机 |
1 |
台 |
||
3 |
2.2KW模拟风洞系统 |
1 |
台 |
||
4 |
风速仪（含支架） |
1 |
台 |
||
5 |
风向仪（含支架） |
1 |
台 |
||
6 |
3.0KW矢量变频器 |
1 |
台 |
||
7 |
100W太阳能电池组件模块 |
1 |
套 |
||
8 |
蓄电池组55Ah |
1 |
组 |
||
9 |
实验附件 |
1 |
套 |
||
10 |
上位机软件 |
1 |
套 |
送 |
|
11 |
使用手册 |
1 |
本 |
