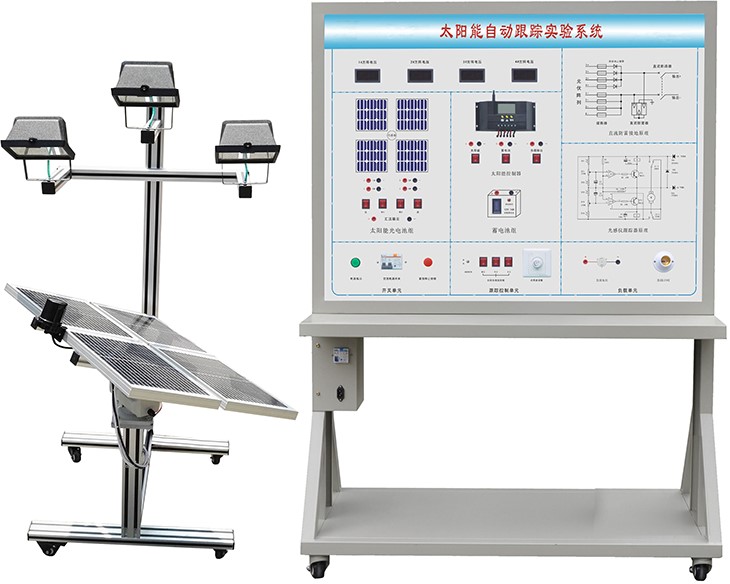

SB-SD01型太阳自动跟踪系统实验实训装置
一、系统组成
双轴太阳跟踪系统由阳光跟踪传感器、控制器和传动执行机构三部分组成。
◆ 阳光跟踪传感器
在有效光照条件下的全程对阳光高精度测量,并将太阳光方位信号转换成电信号,传送给跟踪控制器。
跟踪控制器接收太阳光跟踪定位传感器的信号后,驱使传动执行机构运转,使太阳能电池板垂直于太阳光。
◆ 传动执行机构
采用独特的机械结构设计,实现水平方向360°、180°俯仰角度可以调节后固定,最大抗风可达10级。
二、产品主要特点
1）通过三个模拟光源进行照射,模拟晨日、午日、夕日。
2）4块10W的太阳能电池板进行组串。
3）系统包括：太阳能光电传感器；太阳能电池组件；直流电机及控制器；太阳能控制器；蓄电池；太阳能跟踪器用电由蓄电池供给。
4）跟踪方式：双轴全自动跟踪
精度：±0.5°
水平回转角度：360°
俯仰角度：180°
控制器供电电源：DC 12V
电机供电电源：DC 12V
带上电自检、无光自动复位功能
5）支架采用工业铝型材
二、技术指标
◆ 跟踪方式：双轴全自动跟踪
◆ 跟踪精度：±1°
◆ 水平回转角度：360°
◆ 俯仰角度：180°
◆ 传动机构自重：2.5Kg（不含支架与电池板）
◆ 最大承重：10Kg
◆ 电机供电电源：DC 12V
◆ 控制器供电电源：DC 12V
◆ 系统年平均耗电量：0.1W
◆ 抗风等级：10级
◆ 系统自带上电复位及无光自复位功能
三、实验项目
实验一太阳能电池板特性实验系列
1-1、太阳能电池板开路电压测试实验
1-2、太阳能电池板短路电流测试实验
1-3、太阳能电板I-V特性测试实验
1-4、太阳能电池板最大输出功率计算实验
1-5、太阳能电池板转换效率测量实验
1-6、开路电压与相对光强的函数关系实验
1-7、短路电流与相对光强的函数关系实验
1-8、太阳能电池板暗伏安特性测试实验
1-9、太阳能组件输出特性测试实验
1-10、太阳能电池板的串联开路电压测试实验
1-11、太阳能电池板的串联短路电流测试实验
1-12、太阳能电池板的并联开路电压测试实验
1-13、太阳能电池板的并联短路电流测试实验
1-14、负载特性测试实验
实验二太阳能蓄电池控制器实验系列
2-1、太阳能蓄电池充电控制实验
2-2、控制器充放电保护实验
2-3、蓄电池电压、电流测试实验
2-4、蓄电池电量估测实验
2-5、控制电池电流流入、输出实验
2-6、控制器光控-时控输出实验
实验三跟踪器的实验内容
3-1、逐日系统原理实验
3-2、太阳光跟踪定位传感器原理实验
3-3、环境对光伏转换影响实验
3-4、跟踪控制器操作实验
3-5、传动执行机构接线实训
3-6、太阳能光控跟踪实验
三、主要设备清单
序号 |
名称 |
型号 |
数量 |
单位 |
1 |
支架系统 |
SD01-A |
1 |
套 |
2 |
实验操作台 |
SB-SD01 |
1 |
套 |
3 |
追踪控制器 |
1 |
台 |
|
4 |
光学跟踪探头 |
1 |
套 |
|
5 |
10W太阳能电池组件 |
4 |
块 |
|
6 |
实验套件 |
