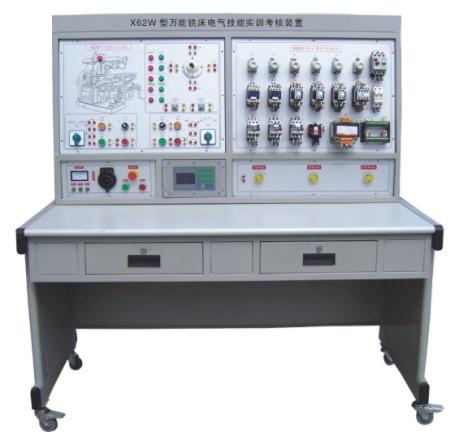

SB-X62W型万能铣床电气技能实训考核装置
一、概述
X62W型万能铣床实训及技能考核装置"是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器,所以可作为社会电工类职业培训中机床电气维修方面的实习设备,同时也是职业资格培训考核中选用的设备。提高学生的动手能力,并克服以往只能在实际设备上进行教学,费用高且难以实现教学目的弱点。同时为高层次维修技能训练提供了有效的设备,达到了耗资少、教学效果显著的目的。
二、适用范围
本装置适用于X62W万能铣床电气控制的模拟与X62W万能铣床电气故障排除的技能考核。
三、技术性能
1、输入电源：三相四线（～380V±10%? 50Hz）
2、工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔<4000m
3、装置容量：＜1KVA
4、外形尺寸：1410mm×725mm×1535mm
四、装置的基本装备
1、电源控制面板（铝质面板）
（1）交流电源（带有漏电保护措施） 提供三相交流电源（380V）
（2）人身安全保护体系
屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即告警并切断电源,确保实验进程安全。
屏上装有一套电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。
2、主令控制及图示板（铝质面板） 面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行,指示灯可以指示机床的相应动作。面板上印有X62W万能铣床立体示意图,可以很直观地看出X62W万能铣床的外形轮廓。
3、元器件安装板面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件,这些元器件直接安装在面板表面,可以很直观的观看它们的动作情况。
4、三相异步电动机3只380V三相鼠笼异步电动机,分别用作主轴电动机、进给电动机和冷却泵电动机。
5、故障开关箱设有32个开关,其中1到24用于故障设置；25到32七个开关保留。
6、实验桌实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体结构,造型美观大方；设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构,便于移动和固定,有利于实验室布局。
五、实验项目及主要内容
1、学生熟悉常用低压电器的机构、原理；
2、在电气原理图模式下,学生借助原理分析,通过测量找出故障点在某条线路上；
3、提高学生的动手能力的技能操作水平；
4、通过对铣床故障排除,完成铣床常见故障的排除；
5、可以设置故障点做为维修电工的技能考核台；
6、故障设置点。
