SB、CNC数控车床智能综合实训考核实验台
（SINUMERIK 802C）主轴、刀架单元接线实训
数控车、铣床综合实训考核装置是根据《中华人民共和国教育行业标准（数控技术应用专业仪器设备配备标准）》、教育部"振兴21世纪职业教育课程改革和教材建设规划"、"紧缺人才"培训规划的教学要求,结合生产实际和职业岗位的技能要求,按照职业学校的教学和实训要求研制和开发的产品。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班,安装、维修电工技师班,安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。
使用该装置可以使学生掌握数控车、铣床系统控制原理、电气设计方法、元器件的选择、车、铣床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容,达到工业生产现场实习效果。该装置采用开放式结构、模块化设计,既可用于教学、也可用于课程设计、毕业设计和实训,有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力,使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构,同时也为技术人员进行数控车、铣床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
产品组成部分
实验台是由数控系统,机床电气控制接口板、主轴变频调速实验板、交流伺服驱动器及伺服电机、输入输出模块、低压电气元件的原理和接线、编程、接线及在数控机床中的应用。
数控控制原理
现代数控系统是采用微处理器或专用微机的数控系统,让事先存放在存储器里的系统程序（软件）来实现控制逻辑,实现部分或全部数控功能,并通过接口与外围设备进行联接,称为计算机控制的机床,简称CNC系统。
产品的特点：
1.产品依据数控机床装调维修工职业及岗位的技能要求,结合数控机床维修技术领域的特点,能让学员在较为真实的环境中进行训练,以锻炼学员的职业能力,提高职业素养。
2.产品结合目前国内数控系统的使用情况,以及数控教学和设备的现状,提供了发那科、西门子、广数、华兴、华中等国内外知名数控系统,符合目前国内数控教学的现状和特点,为数控教学和实操训练提供支撑。
3.以实际工作任务为载体,根据工作任务开展过程中的特点划分实施环节,分系统设计、电气安装与连接、机电联调与故障排除、机床试加工等几个真实工作过程的职业实践活动,再现典型数控机床电气控制及机械传动的学习领域情境,着重培养学员对数控机床的电器安装接线、机电联调、故障检测与维修、数控机床维护等综合能力。
4.实际应用技术相结合,包含数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术,培训学员对数控机床的基本工具和量具的使用能力,强化学员对数控机床的安装、接线、调试、故障诊断与维修等综合能力。
产品结构和组成
1．系统由机床实训柜、二坐标等组成。
2．机床实训柜采用铁质亚光密纹喷塑结构,正面装有数控系统和操作面板,器件与实际机床厂的模式一致。上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源等,柜内装有接线端子排和走线槽、变压器等；电气柜底部设计为空,给用户预留盛放资料、工具等。
3．系统采用三相五线制AC380V交流电源供电,并设有漏电保护器、指示灯指示和保险丝等,具有过载保护、短路保护和漏电保护装置,在电压异常或出现短路情况时自动动作,保护人身和设备安全。
4．数控系统采用发那科、西门子、广数、华兴、华中等国内外知名厂家的主流数控系统（用户必选）,能满足不同类型机床的实训教学。
5．X、Z轴由交流伺服电机驱动,运动方向上设有正负限位、参考点等开关,采用接近式传感器；主轴由三相异步电机驱动,变频调速控制。

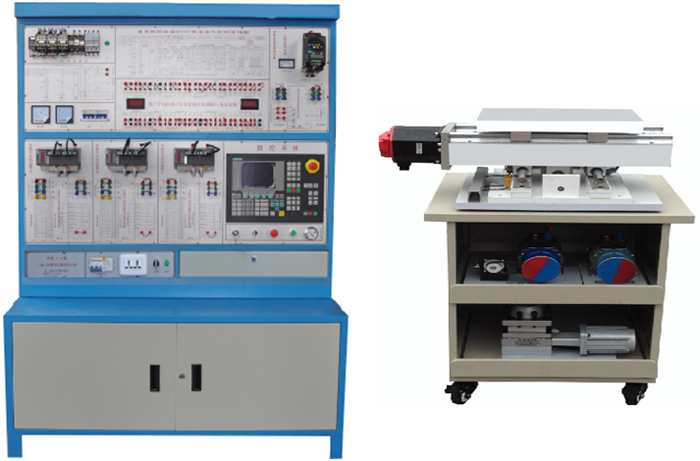

SB、CNC数控车床智能综合实训考核实验台外形图
实验台技术参数：
1、输入电源：AC380V（三相五线制）、50HZ
2、故障考核28项
3、工作环境：温度-200C±400? C
4、整机容量：≤3kVA；
5、实验台尺寸：长×宽×高（mm）=1370 mm×750 mm×1890 mm；
基本实验实习项目
实验一 数控车床维修实训装置电源控制
实验二 数控系统的操作、接口实验
实验三 主轴调速实验（系统控制）
实验四? 变频主轴参数优化实验
实验五 X轴伺服电机驱动控制及参数调试实验
实验六 四工位电动刀架实验
实验七 Z轴伺服电机驱动控制及参数调试实验
实验八 正负超程限位、零点实验
实验九 手轮（手摇脉冲发生器）实验
实验十? 数控车床数控系统控制加工实验
实验十一? 数控车床系统通讯实验
调试、维修扩展实验实习项目
实验十二 数控车床电气综合安装布局实验
实验十三 数控车床NC参数调试（－）
实验十四 数控车床NC参数调试(二)
实验十五 数控车床故障诊断与排除
实验十六?? 数控车床操作、编程与试件加工
实验十七?? 数控车床丝杆反向间隙补偿实验
实验十八?? 数控车床丝杆螺距误差补偿实验
配置清单
序号 |
材料名称与规格型号 |
数量 |
单位 |
1 |
数控系统（采用SINUMERIK? 802C） |
1 |
台 |
2 |
机床实训控制台（采用铁质钣金喷塑结构） |
1 |
台 |
3 |
二坐标 |
1 |
台 |
4 |
手摇脉冲发生器（手轮）（安装在面板上） |
1 |
台 |
5 |
冷却泵电机 |
1 |
台 |
6 |
三相交流伺服电机(安装在机床上) |
2 |
台 |
7 |
交流伺服单元（安装在面板上） |
2 |
台 |
8 |
X、Z轴正负限位、机床回零开关（安装在机床上） |
共6 |
只 |
9 |
主轴电机（安装在机床上） |
1 |
台 |
10 |
电压表6L2（0~450V）（安装在面板上） |
1 |
只 |
11 |
电压表85L17（0~450V）（安装在面板上） |
1 |
只 |
12 |
24V数字直流电压表（安装在面板上） |
2 |
只 |
13 |
灭弧器31TX1-31A03（安装在面板上） |
1 |
只 |
14 |
交流接触器CJX1-22（正泰）（安装在面板上） |
2 |
只 |
15 |
直流继电器MY2N（安装在面板上） |
4 |
只 |
16 |
KT18-32（安装在面板上） |
3 |
只 |
17 |
断路器DZ47-60-C5（安装在面板上） |
2 |
只 |
18 |
漏电保护器DZ47LE-32（安装在柜上） |
1 |
只 |
19 |
EL（安装在面板上） |
1 |
只 |
20 |
风机（安装在柜内）（安装在面板上） |
1 |
只 |
21 |
急停开关（强电）（安装在面板上） |
1 |
只 |
22 |
急停开关（系统）（安装在副面板上） |
1 |
只 |
23 |
钥匙开关（安装在副面板上） |
1 |
只 |
24 |
风机开关（安装在面板上） |
1 |
只 |
25 |
照明开关（安装在面板上） |
1 |
只 |
26 |
单相电源插座（安装在柜上） |
1 |
只 |
27 |
RS232通讯模块（安装在柜侧面） |
1 |
只 |
28 |
电源指示灯（安装在柜上） |
1 |
只 |
29 |
信号连接线（安装在面板上） |
1 |
套 |
30 |
强电连接线（安装在面板上） |
1 |
套 |
31 |
直流24V电源（安装在柜内） |
2 |
台 |
32 |
650W变压器（安装在柜内） |
1 |
台 |
33 |
1500W变压器（安装在柜内） |
1 |
台 |
34 |
12W变压器（安装在柜内） |
1 |
台 |
35 |
钥匙（每套2把） |
1 |
套 |
36 |
CAD/CAM和通讯软件光盘 |
1 |
张 |
37 |
西门子802SC? Toolbox光盘 |
1 |
张 |
38 |
802C编程与操作说明书 |
1 |
本 |
39 |
802C简明安装调试说明书 |
1 |
本 |
40 |
802C诊断说明书 |
1 |
本 |
41 |
实训台指导书 |
1 |
本 |
42 |
实验台故障电路图 |
1 |
本 |
43 |
故障点操作模块（安装在控制台上带门锁） |
1 |
套 |
