[产品型号]：SBDG-761ZG [产品名称]：中高级电工实训考核装置 [价格]：元 [在线客服]：

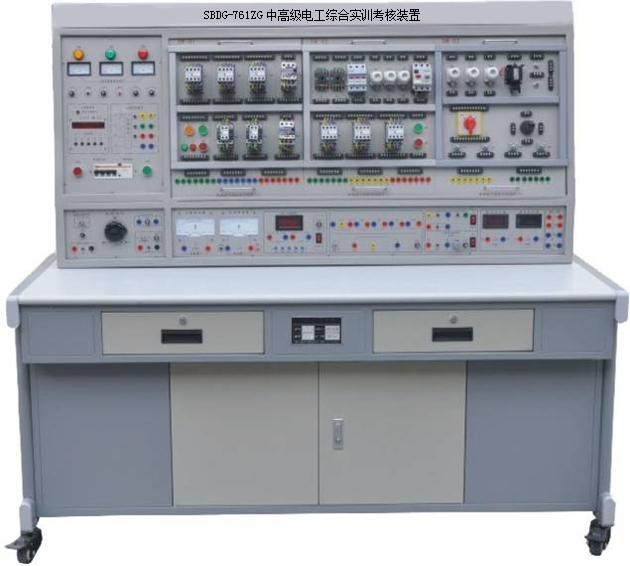

SBDG-761ZG中高级电工实训考核装置

中高级电工实训考核装置是根据劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"的要求而设计的，它适用于《中级维修电工》、《高级维修电工》和教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足技师技术及中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。

一、产品特点

1.实训元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性。

2.技能培训用的控制线路和配套的小电机经特殊设计，可模拟工厂的各类电力拖动系统，并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求。

3.装置设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源的输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠。

4.所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件。

二、技术性能

1.输入电压：三相四线～380V±10% 50Hz

2.装置容量：＜1.5kVA

3.外形尺寸：1.68m×0.7m×1.6m

三、装置配备

实训装置由控制屏、实训桌、电气控制挂箱、电动机等组成。

(一)控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。具体功能如下：

1.主控板

(1)三相四线电源输入，由接触器通过起、停按钮进行操作，接通总开关；设有漏电保护器、保险丝等器件。控制屏设有单相三极220V电源插座及三相四极380V电源插座。

(2)设有450V指针式交流电压表，通过波段开关切换监控电网电压。

2.交流电源

设有变压器一只，原边220V、副边26V和6.3V的交流电压，26V用于能耗制动中整流电路的交流电源。

3.整流二极管：1N5408 四只，用于能耗制动的整流电路。

4.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

5. 交直流仪表

交流电压表：0～500V带镜面交流电压表一只，精度1.0级

交流电流表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能

功率、功率因数表：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用DSP计算有功功率、无功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询

(二)实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，实验台下方设有吊柜，柜内可放置实训模块，造型美观大方；实验桌底部装有四个万向轮，便于移动。

(三)实训挂箱

序号	名称	主要器件及功能	数量	备注
1	Z3050摇臂钻床实训	让学生掌握Z3050摇臂钻床的电气工作原理以及其排故的技能，可进行20项故障点的电路考核。	1套
2	X62万能铣床实训考核挂件	让学生掌握X62W型铣床的电气工作原理以及其排故的技能，可进行20项故障点的电路考核。	1套
3	PLC可编程控制器实训组件	三菱FX3U-48MR，（24路数字量输入/24路数字量输出）配套SC-11编程电缆。	1套
4	变频器实训组件	采用台达A700变频器，变频器可独立使用，也可以将变频器与PLC配套使用；	1套
5	网孔实操板	通过搭配元器件，学生可自行在网孔板上固定、安装、布局、走线和调试，培养学生的动手能力和操作技能。该网孔板还可作为实训项目扩展模块。	1套
6	三相鼠笼电动机	三相交流380V供电，Y型连接，额定电流0.2A，额定转速1430 r/min，额定功率功率40W。绝缘等级E级。	1台
7	三相鼠笼电动机	三相交流380V供电，△型连接，额定电流0.2A，额定转速1430 r/min，额定功率功率40W。绝缘等级E级。	1台
8	实训指导书		1套
9	实训导线及配件	采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠。	1套
10	电工电子工具套装	工具箱、数字式万用表、剥线钳、尖嘴钳、斜口钳、验电笔、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、焊锡丝、吸锡器等工具。	1套
11	维修仿真软件	具有软件著作权	1点	附

四、实训项目所需元器件清单

序号	名称	型号与规格	数量
1	低压断路器	DZ108-20/10-F（0.63～1A）	1
2	螺旋式保险丝	RL1-15/3A	3
3	直插式保险丝	RT14-20/2A	2
4	交流接触器	LC1-E0610Q5N	3
5	辅助触头	LAEN11	2
6	热继电器	JRS1D-25/Z(0.63-1A)	1
7	热继电器座	JRS1-25	1
8	通电延时时间继电器	ST3PA-B/380V(0-60S)	1
9	接线端子排	JF5-2.5/5	5
10	G端子导轨		1
11	时间继电器座	PF-083A	1
12	按钮开关盒（三个开关）	TYX3-P(黑、绿、红)	1
13	按钮开关盒（两个开关）	TYX2-P(绿、红)	1
14	按钮（不带灯）	LAY16	5
15	塑料安装卡子		190
16	不锈钢自攻螺丝		90
17	铜芯塑料线	RVV(0.75mm2，红色)	1卷
18	铜芯塑料线	RVV(0.75mm2，兰色)	1卷
19	铜芯塑料线	RVV(0.75mm2)，按钮线	1卷
20	铝芯单股塑料线	BLV-500-1×1	1卷
21	针形接头	压接1.5mm2软线头	若干
22	叉形接头	压接1.5mm2软线头	若干
23	剥线钳		1
24	压线钳		1

实训内容

1.三相异步电动机直接启动控制

2.三相异步电动机接触器点动控制线路

3.三相异步电动机接触器自锁控制线路

4.具有过载保护的正转控制线路

5.按钮联锁的三相异步电动机接触器正反转控制线路

6.三相异步电动机的顺序控制

7.三相异步电动机的多地控制

8.接触器控制Y/△降压起动控制线路

9.时间继电器控制Y/△降压起动控制线路

10.安装调试通电延时带直流能耗制动Y-△启动控制线路

11.接触器联锁的正反转控制线路

12.按钮接触器复合联锁电动机正反转控制线路

13.接触器控制串联电阻降压起动控制线路

14.时间继电器控制串联电阻降压起动控制线路

15.工作台自动往返控制线路

16.半波整流能耗制动控制线路

17.单相运行反接制动控制线路

18.C620型车床的接线、故障与维修

19.Z3040摇臂钻床接线、故障与维修

20.Z3050摇臂钻床实训：让学生掌握Z3050摇臂钻床的电气工作原理以及其排故的技能，可进行20项故障点的电路考核。

21.X62万能铣床实训考核挂件：让学生掌握X62W型铣床的电气工作原理以及其排故的技能，可进行20项故障点的电路考核
