[产品型号]:SB-980C [产品名称]:加工中心上下料机器人工作站 [价?????格]: [在线客服]:

SB-980C型加工中心上下料机器人工作站

一、概述

本设备以工业机器人与数控加工中心为核心,将机械、气动、运动控制、有机地进行整合,结构模块化,使数控机床上下料环节取代人工完成工件的自动装卸功能,主要适应对象为大批量、重复性强或是工件重量较大以及工作环境具有高温、粉尘等恶劣条件情况下使用。具有定位精确、生产质量稳定、减少机床及刀具损耗、工作节拍可调、运行平稳可靠、维修方便等特点。为了方便实训教学,系统进行了专门的设计,可以完成各类机器人单项训练和综合性项目训练,可完成各类机器人单项训练和综合性项目训练。可以进行六轴机器人示教、定位、工件自动抓取、上料、下料、装卡、工件移位翻转、工件转序加工等等训练。

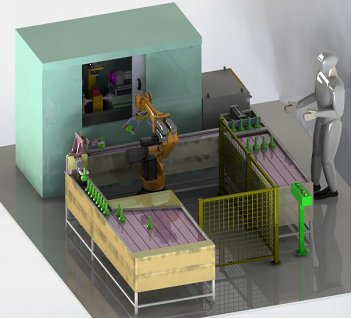

参考图片

二、技术性能

1.输入电源:三相五线~380V±10% 50Hz

2.工作环境:温度-10℃~+40相对湿度≤85%25℃)海拔<4000m

3.装置容量:<20kVA

4.实训平台尺寸:4000mm×3500mm×1500mm

5.安全保护:具有漏电保护,安全符合国家标准

三、设备结构与组成

1、工业机器人本体上海STEP品牌SA1800

1)具有6个自由度,串联关节型工业机器人

2)安装方式包括地面安装、挂装、倒装

3)最大的工作半径为1818mm

4)有效负载8kg

5)"重复定位精度±0.05mm"

6)机器人防护等级IP40

7)机器人本体重量160kg

8)1轴工作范围为+165°/-165°,最大旋转速度150°/s

9)2轴工作范围为+155°/-90°,最大旋转速度150°/s

10)第3轴工作范围为+80°/-190°,最大旋转速度160°/s

11) 第4轴工作范围为+185°/-185°,最大旋转速度360°/s

12) 第5轴工作范围为+120°/-120°,最大旋转速度320°/s

13) 第6轴工作范围为+360°/-360°,最大旋转速度360°/s

2、工业机器人控制器上海STEP品牌SRM1000

1)整体尺寸224mm×124mm×57mm

2)重量1.2kg

3)防护等级IP20

4)采用SRL工业机器人语言编程

5)包含StepArcWelding弧焊工艺包

6)包含数字量输入输出模块、模拟量输出模块

7)额定电源电压为24DCV±10%,频率为50HZ

8)工作环境温度0-60

9)"支持EtherCATCANopenDeviceNetProfibus DP工业总线"

10) Atom 双核处理器

11) CFast存储

12) 提供EtherNetRS232/485接口

3、工业机器人示教器上海STEP品牌SRPT1000

1)8英寸电阻触摸屏

2)整体尺寸480mm×245mm×65mm

3)重量2.4kg

4)支持多按键、触摸屏操作

5)可通过USB接口直接存储与读取应用程序

6)包含8米线缆

7)支持USB HOSTUSB OTGEthernet接口

8)安全操作:支持急停、三位使能

9)抗干扰能力:符合《GBZ 19397-2003工业机器人电磁兼容性试验方法和性能评估准则 指南》

10) 7英寸电阻触摸屏

11) 整体尺寸252mm×240mm×114mm重量1.25kg

12) 可通过触摸屏操作

13) 可通过USB接口直接存储与读取应用程序

14) 可国际通用,所有功能均已固化在软件之中

4、工业机器人底座

材料采用碳钢焊接拼装整体尺寸为1000mm×1000mm×185mm表面喷漆

5、电气控制柜

控制柜整体尺寸为650mm×590mm×900mm

额定输入电压400VAC±10% / 5060Hz

最大电流16A

最大容量30KVA

重量约150kg

防护等级IP53

电气控制设备保证使用寿命和设备安全

系统周边设备控制组件

6、VMC600L立式加工中心

X、YZ三轴伺服直联控制半闭环立式加工中心,三轴均为钢球滚动直线导轨,导轨负载大、跨距宽、精度高,XY Z向为35MM重载,结构及外形尺寸紧凑合理,主轴为伺服电机通过同步带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。可配第四旋转轴,以满足特殊零件的加工要求。

1)主要技术参数

① 行程

行程X轴 :

600mm

Y轴:

380mm

Z轴:

480mm

主轴端面至工作台面距离:

110-590mm

主轴中心至主柱导轨面距离:

470mm

② 工作台

工作台面尺寸

900×400mm

最大承重

400kg

T型槽宽度

18

T型槽数量

3

③主轴

锥度规格

BT40

主轴转速(可选配)

8000

主轴电机

5.5kw

④刀具

最大刀具直径(邻空):φ80/φ150mm

最大刀具长度:300mm

最大刀具重量:6kg

⑤快速位移

X、Y轴快速移动速率

20000mm

Z轴快速移动速率

15000mm

切削进给速率

1-10000mm/min

⑥精度

定位精度

±0.01mm

重复定位精度

±0.005/300mm

2)CNC控制系统

系统具有完善可靠的联锁、安全保护和故障诊断报警等功能,配有RS232标准与网线通讯接口,可与计算机进行程序控制与存储,能实现DNC加工(依系统不同有差异)。

3)华大电机X/Y/Z轴交流伺服电机(扭矩N.m 7.5

4)冷却系统

水箱容积:140L

冷却泵功率:180W

冷却泵流量:92L/min

额定扬程:10m

5)气源

使用气压:0.6MPa

6)机床外形尺寸及重量

机床外形尺寸(纵深×左右×高):? 2150×2000×2250mm

机床约重: 3000Kg

7)标准配置

主轴单元8000rpm

数控系统:GSK-980MDi

主轴伺服电机:最高转速7000rpm,功率5.5/7.5Kw,扭矩35Nm

三轴进给电机:X/Y? 130ST-M075D,扭矩7.5N.m1.88kwZ 130ST-M075DZ,扭矩7.5N.m1.88kw)轴带失电制动器;

台湾直线滚动导轨;

刚性攻丝;

移动手脉;

集中自动油润滑;

Z轴配重系统;

外置冷却系统及水箱;

气冷

简易油水分离装置;

全防护钣金护罩及导轨护罩;

调整垫铁套;

管状工作灯、警示灯;

7、机械设备

1)机器人抓手,机器人手爪均采用气动

2)上料输送线

3)成品装配盘

8、安全设备,三色指示灯1个安全围栏1

四、学习和操作内容

1、硬件的安装与调试

a、工业机器人底座的安装与调试技术

b、工业机器人安装与调试技术

c、工业机器人夹具(装配)安装与调试技术

d、工业机器人夹具(平面轨迹)安装与调试技术

e、工机器人夹具(垂直轨迹)安装与调试技术

2、电气安装与调试

a、工业机器人本体与控制器之间的电气连接与调试技术

b、工业机器控制器和控制柜之间电气连接与调试技术

c、工业机器人夹具(装配)电气连接与调试技术

3、编程调试和应用

a、工业机器人编程调试软件的安装

b、工业机器人通过示教器对工业机器人的运作过程调试

c、通过计算机软件对工业机器人的运作过程调试

d、通过I/0板对机器人运作的控制

e、机器人控制数据库的建立和应用

f、工业机器人装配运行的编写

g、可编程控制器程序的编写和设计

4、设备的维护和保养

a、能够按照机器人操作规程对机器人进行安全检查

b、根据系统的异常,机械故障进行简单的维修和保养

c、工业机器人的日、周、月检查与维护
