[产品型号]：SBGJ-758M [产品名称]：交直流调速实训装置 [价格]：元 [在线客服]：

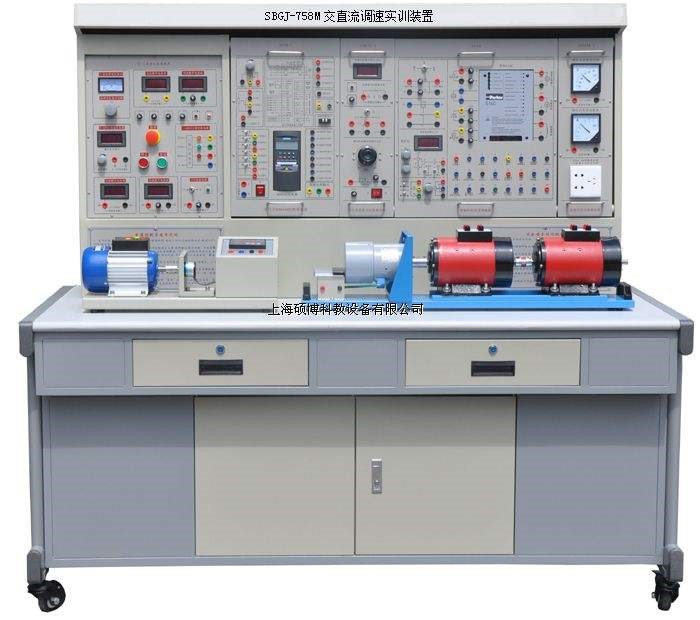

SBGJ-758M交直流调速实训装置

一、产品概述

交直流调速实训装置是依据《电力拖动自动控制系统》、《直流调速》、《交流变频调速》、《高级维修电工（交直流调速部分）》教材大纲的要求，为配合高等院校、职业培训技术院校相关专业进行的课程实验而推出的一套现代化综合电机及驱动系列实训产品。交直流调速实验装置主要训练和考核学员对交流变频器和直流调速装置的参数设置和系统应用能力，通过对交流变频器控制电路和所控制电机负载的精心设计，使学员通过实验掌握交流电动机变频控制各种典型的工作状态；通过对直流调速装置主回路、控制回路和直流电动机负载的精心设计，使学员通过实训掌握直流电动机调速各种典型的工作状态。

二、性能指标：

1、工作电源：～3N/380V/50HZ

2、整机容量：≤1.5KVA

3、规格（mm）：1600×700×1600 （左右）。

4、重量：300Kg

5、工作环境：温度－10℃～＋40℃ 相对湿度＜85%（25℃）

三、主要组件：

1.TS电源控制屏

(1)交流电源

提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护。配有1只指针式交流电压表，通过切换开关指示三相电网电压。

（2）稳压电源模块

1）1路输出电压均为0～30V，由多圈电位器连续调节，具有预设式过流过载保护功能，输出最大电流为2A，每路电源输出有0.5级数字电压表指示。

2）提供直流5A/24V开关稳压电源1路，为步进电机及驱动系统供电。

3)仪表模块

1）设有交流电压表一只，量程0-450V，3为半数显。

2）设有交流电流表一只，量程0-5A，3为半数显。

3）设有直流电压表一只，量程0-±300V，3为半数显。

4）设有直流电流表一只，量程0-±5A，3为半数显。

4）设有启动，停止，急停按钮各1个。

(5)控制屏正面大凹槽内，设有两根圆管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。

2、DQ02实验桌凳

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。

3、DQ03-1电机导轨，光电编码器及智能数显转速表（0-10V直流电压反馈输出，光电编码器分辨率及反馈系数可实时在线设置）包括测速发电机及固定电机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验参数典型，能较好满足实验要求。测速系统采用光电编码器测速系统，克服了用测速发电机测速线性度差，测量不精确等缺点。

序号	型号	名称	数量
1	SBGJ-758M	交直流调速实训台	1套
2	实训桌、凳子	实训桌+绝缘高密度板桌面+2个圆凳子	1套
3	DQ03-1	电机导轨，测速系统及数显转速表	1套
4	ADCG-1	校正直流测功机励磁电源	1件
5	ADAM-1	直流仪表及隔离电源	1件
6	DQ27	三相可调电阻器	1件
7	DQ09	直流他（并）励电动机	1台
8	DQ10	三相鼠笼异步电机	1台
9	DQ19	校正直流测功机（发电机）	1台
10	ACM-1	西门子MM440变频调速器	1件
11	DK40	欧陆514C直流调速器	1件
12	连接导线	实训连接导线（两种）	1套
13		联轴器（6×14. 12×14，已装到电机导轨上）	1套
14	工具	十字长柄螺丝刀	1把
15	工具	14扳手（更换固定电机螺丝用）	1把
16	工具	3×10外六角扳手（更换联轴器用）	1把
17	安装工具	三相四线电源插座底盒及固定台面螺丝	1套
18	说明书、指导书	（1）欧陆514C说明书1本（2）西门子MM440简明调试手册1本（3）交直流调速实训装置实训指导书1本	1套
