SBDD-1型电力电子及电气传动技术实验装置
一、概述
“电力电子及电气传动技术实验装置”依据高等院校最新统编教材《电力电子技术》(第四版)(西安交通大学王兆安编著)、《电力拖动自动控制系统》（第三版）(上海大学陈伯时编著)等实验大纲的要求，吸收国内、外同类产品的优点，充分考虑了实验室的现状和发展趋势，精心研制而成。在同类产品中结构合理、功能完善、可靠性好、性价比高。
二、特点
1、综合性强 本装置综合了目前国内各类学校电力电子、半导体变流、交直流调速、交流变频、电机控制、控制理论等实验项目。
2、适应性强 能满足各类学校相应课程的实验教学，深度和广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机的结合，装置采用积木式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、整套性强 从专用电源、电机及其它实验部件到实验连接专用导线配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配套。
4、直观性强 各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
5、科学性强 装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源，实验噪声小，整齐美观，改善实验环境；实验内容丰富，设计合理，除了加深理论知识外还可结合实际开设设计性实验。
6、开放性强 控制屏供电采用三相隔离变压器隔离，并设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。由于整套装置经过精心设计，加上可靠的元器件质量及可靠的工艺作为保障，产品性能优良，所有这些均为开放性实验室，创造了条件。
7、先进性强 本装置着重从新器件高度来考虑，在保留了晶闸管实验的基础上，加入了新器件的特性、新器件的驱动以及典型的新器件应用的大量现代电力电子技术实验，让学生对新器件有足够的认识和了解，紧跟时代步伐。

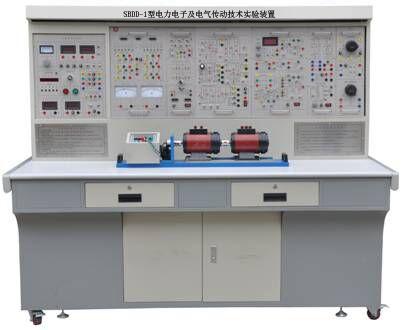

（装备参考图片）
三、适用范围
本装置涵盖了各类院校等所开设的“电力电子技术(或称半导体变流技术)”、“直流调速”、“交流调速”、“电机控制”、“电力拖动自动控制系统”及“控制理论”等专业课程所要求的实验实验项目。
四、技术性能
1、输入电源: 三相四线(或三相五线 380V±10％ 50HZ)
2、工作环境: 温度-10℃－+40℃ 相对湿度＜85％（25℃） 海拨＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：187×72×162 cm
五、装置的基本配备
1、DK01电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
（1）交流电源：三相交流电源 220V 3A电流（带有过流保护措施） 三相交流电源380 5A （具有输出短路保护）
（2）高压直流电源 励磁电源：220V（0.5A），具有输出短路保护。
（3）指针式仪表：
交流电压表一只：可通过其下方的波段开关切换指示三相电网输入线电压，精度1.0级;
(4)数字式仪表
1）真有效值交流数字电压表一只：测量范围0～500V,量程自动判断、自动切换，精度0.5级，三位半数显，为交流调速系统提供电压指示；
2）真有效值交流数字电压表一只：测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示等功能，为交流调速系统提供电流指示；
3）直流数字电压表一只：测量范围0～500V，三位半数显，输入阻抗为10MΩ，精度0.5级；
4）直流数字毫安表一只：测量范围为0～2000mA，三位半数显，精度0.5级。
7）人身安全保护体系
三相隔离变压器一组：三相电源首先通过三相漏电保护器，然后经钥匙开关、接触器到隔离变压器，使输出与电网隔离（浮地设计），对人身安全起到一定的保护作用。
电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。
实验连接线及插座：强、弱电连接线及插座分开，不能混插。强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电。
8）实验管理器
具有设定实验时间、定时报警、切断电源等功能；还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。
9）控制屏其它设施
控制屏正面大凹槽内，设有两根不锈钢管，可挂置实验部件，凹槽底部设有3芯插座，挂箱的供电由这些插座提供。控制屏两边设有单相三极220V电源插座及三相四极380V电源插座，还设有实验台照明用的40W日光灯一盏。
2、DK02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
3、DQ03-1不锈钢电机导轨、1024光码盘测速系统及智能数显转速表
4、DQ27三相可调电阻（每组900Ω×2/0.41A）
5、DK03晶闸管主电路
提供12只5A/1000V的晶闸管，分成正、反桥两组，每只晶闸管均设有保护装置，正、反桥晶闸管可通过外加信号进行触发（留有触发脉冲输入接口），可更好的完成设计性实验；设有带镜面精密指针式直流电压表±300V，精度1.0级带镜面直流电流表±2A，精度1.0级各一只和平波电抗器一组。
6、DK04三相晶闸管触发电路
提供三相触发电路、功放电路等，与“DK03”配套使用。
7、DK05 单相晶闸管触发电路实验（一）
提供单结晶体管、锯齿波同步移向、单相交流调压。
8、DK05-1 单相晶闸管触发电路实验（二）
提供正弦波同步移向、单相并联逆变触发电路。
9、DK06电机调速控制实验（Ⅰ）
提供以下模块：给定（带数显）、调节器I、转速变换（FBS）、调节器II、反号器（AR）、电流变换（FBC）、电压隔离器（TVD）。其中调节器I和调节器II的比例增益由电位器调节。
10、DK08给定及实验器件
提供给定（±15V可调电压输出）、压敏电阻（作为过压保护元件，内部已连成三角形接法）、二极管、24V电源及电感。
11、DK10可调电阻器，电容器
提供耐压AC100V的可调电容三组，调节范围为0.1～11.37uF，0～999KΩ十进制可调电阻两组。
12、DK11单相调压与可调负载
提供了一只0～250V/0.5KVA单相交流自耦调压器，为相应的实验提供可调电源；一个整流滤波电路以及0～90Ω/1.3A（串联）或0～45Ω/2.6A（并联）瓷盘可调电阻，为相应的实验提供一个可调的阻性负载。
13、DK12变压器实验
提供三相芯式变压器一个（该变压器有2套副边绕组，原、副边绕组的电压为127V/63.6V/31.8V），用于异步电机串级调速实验和三相桥式、单相桥式有源逆变电路实验；还设有三相不控整流电路等模块。
14、DK13功率器件驱动电路实验箱
主要是为完成新器件特性实验提供驱动和保护电路，使学生了解电力电子新器件的驱动特性。主要包括电源、驱动电路、PWM波形发生器。
（1）电源：为驱动电路提供电源，包括±5V、+20V、±15V直流电源。
（2）驱动电路：包括MOSFET、IGBT的驱动电路。其中IGBT的驱动电路采用了专用芯片EXB841。
（3）PWM波形发生器：由SG3525为核心的PWM波形发生器主要为新器件驱动电路提供PWM驱动波形；可以通过频率调节旋钮进行频率调节；通过占空比电位器来调节PWM波的占空比频率调节范围4KHz～10KHz。
15、DK06-1电机调速控制实验（Ⅱ）
提供以下模块提供以下模块：零电平检测（DPZ）、转矩极性鉴别（DPT）、逻辑控制（DLC）。
16、DK07直流斩波实验
根据西安交通大学王兆安教授和黄俊教授主编的《电力电子技术》(第四版)中相关的直流斩波内容而设计的；提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。可完成教材中降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）、升降压斩波电路（Boost -Buck Chopper）、Cuk斩波电路、Sepic斩波电路、Zeta斩波电路六种典型实验。
17、DK22单相交流调压/调功电路
根据西安交通大学王兆安教授和黄俊教授主编的《电力电子技术》（第四版）中相关内容而设计，实现单相交流调压和交流调功的实验内容。采用的电力电子器件为双向晶闸管，在交流调压实验中采用由双向触发二极管构成触发控制电路；在交流调功实验中采用由555时基电路组成触发控制电路。
18、DK19半桥型开关稳压电源
提供了半桥型开关稳压电源的主电路和控制电路，主电路的电力电子器件为电力MOSFET管；控制电路采用专用PWM控制集成电路SG3525，采用恒频脉宽调制控制方案。可完成“开关电路在开环与闭环下负载特性的测试”以及“电源电压波动对输出的影响”等实验内容。
19、DK14单相交直交变频原理
根据普通高等教育“九五”国家级重点教材王兆安，黄俊主编的《电力电子技术》（第四版）的内容进行开发。用于展示交直交变频原理，主要让学生了解SPWM正弦波脉宽调制信号的形成方法，了解IGBT管专用集成驱动芯片的特点及其使用，能完成如下实验项目：
1）SPWM波形成的过程；
2）交直交变频电路在不同负载时的工作情况和波形，并研究工作频率对电路工作波形的影响；3）IGBT管专用集成驱动芯片的工作特性。
20、DQ07-1直流发电机
21、DQ09直流并励电动机
22、DQ11三相线绕式异步电动机
23、DQ12线绕式异步电机转子专用箱
24、实验连接线：根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
六、本装置能开设的实验项目
（一）电力电子技术（晶闸管部分）
1．单结晶体管触发电路及单相半波可控整流电路实验
2．正弦波同步移相触发电路实验
3．锯齿波同步移相触发电路实验
4．单相桥式半控整流电路实验
5．单相桥式全控整流电路实验
6．单相桥式有源逆变电路实验
7．三相半波可控整流电路的研究
8．晶闸管三相半波有源逆变电路的研究
9．三相桥式半控整流电路实验
10．三相桥式全控整流及有源逆变电路实验
11．单相交流调压电路实验
12．三相交流调压电路实验
13．单相并联逆变电路实验
（二） 电力电子技术（全控型器件特性部分）
1．功率场效应晶体管(MOSFET)的主要参数测量
2．功率场效应晶体管(MOSFET)的驱动电路研究
3．绝缘栅双极型晶体管(IGBT)特性及其驱动电路的研究
4.单向晶闸管（SCR）特性实验
5.双向晶闸管（SCR）特性实验
（三） 电力电子技术（全控型器件典型线路部分）
1．直流斩波电路（Buck、Cuk、Boost、Sepic、Buck-Boost、Zeta等六种电路）的性能研究
2．SPWM单相交直交变频电路的性能研究
3.半桥型稳压电源的性能研究
（四） 直流调速实验
1．晶闸管直流调速系统参数和环节特性的测定
2．晶闸管直流调速主要单元调试
3．不可逆单闭环直流调速系统静特性的研究
4．双闭环晶闸管不可逆直流调速系统
5．逻辑无环流可逆直流调速系统
（五）交流调速实验
1．双闭环三相异步电机调压调速系统
2．双闭环三相异步电机串级调速系统
七、装置的配置清单：
|
序号 |
编号 |
名 称 |
数量 |
备注 |
|
1 |
DK01 |
电源控制屏 |
1件 |
|
|
2 |
DK02 |
实验桌凳 |
1张 |
|
|
3 |
DQ03-1 |
不锈钢电机导轨、1024光电编码器及智能数显转速表 |
1件 |
|
|
4 |
DQ27 |
三相可调电阻（每组900Ω*2/0.41A） |
1件 |
|
|
5 |
DK03 |
三相晶闸管主电路 |
1件 |
|
|
6 |
DK04 |
三相晶闸管触发电路 |
1件 |
|
|
7 |
DK05 |
单相晶闸管触发电路 |
1件 |
|
|
8 |
DK05-1 |
单相晶闸管触发电路（二） |
1件 |
|
|
9 |
DK06 |
电机调速控制实验（Ⅰ） |
1件 |
|
|
10 |
DK07 |
直流斩波实验（六种典型线路） |
1件 |
|
|
11 |
DK08 |
给定及实验器件 |
1件 |
|
|
12 |
DK10 |
可以电阻器，电容器 |
1件 |
|
|
13 |
DK11 |
单相调压与可调负载 |
1件 |
|
|
14 |
DK12 |
变压器实验 |
1件 |
|
|
15 |
DK13 |
功率器件驱动电路实验箱 |
1件 |
|
|
16 |
DK14 |
单相交直交变频原理 |
1件 |
|
|
17 |
DK19 |
半桥型开关稳压电源 |
1件 |
|
|
18 |
DK22 |
单相交流调压/调功电路 |
1件 |
|
|
19 |
DK06-1 |
电机调速控制系统（Ⅱ） |
1件 |
|
|
20 |
DQ07-1 |
直流发电机 |
1台 |
|
|
21 |
DQ09 |
直流并励电动机 |
1台 |
|
|
22 |
DQ11 |
三相线绕式异步电动机 |
1台 |
|
|
23 |
DQ12 |
线绕式异步电机转子专用箱 |
1件 |
|
|
25 |
SB06 |
高可靠护套结构手枪插实验连接线及配件 |
1套 |
