[产品型号]：SBY-ⅢB [产品名称]：20种传感器检测与转换技术实验台 [价?????格]：元 [在线客服]：

SBY-ⅢB检测与转换（传感器）技术实验台（20种传感器）

一、概述:

检测与转换（传感器）技术实验台是新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。

二、技术参数：

1、输入电源：AC220V±5%? 50±1Hz

2、额定电流：≤5A

3、直流电源：±5V±15V

4、稳压系数：±1%

5、电压纹波：≤10mV

6、非线性误差：≤5%

7、测量精度：≤1%

8、功耗：100VA

9、输出电流：1A

10、相对温度：-5℃～40℃

11、相对湿度：＜85%（25℃）

12、实验台外形尺寸：610×500×400mm

三、主控台功能：

1、实验台提供四组直流稳压电源：±5V、±15V,具有短路保护功能。二组加热源。

2、低频信号发生器：1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。

3、音频信号发生器：0.4KHz-10KHz输出连续可调,输出电压范围：0VP~10VP连续可调,最大输出电流：0.5A（有效值0.4KHz）。

4、差动放大器：通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。

5、数字式电压表：三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。

6、数字式频率/转速表：由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999r/min。

7、高精度温度控制PID调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。

8、机械式压力表：0-40Kpa,精度2%。

9、手动气压源：0-40Kpa。

四、三源部分：

1、热源：16V交流电源加热,温度控制范围0~150℃。

2、转动源：0-12V直流电源驱动,转速可调范围0~2400转/分。

3、振动源：振动频率1-30Hz,共振频率12Hz左右。

五、数据采集卡及处理软件：

数据采集工作12位AD转换、RS232、USB接口,分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

六、传感器种类及技术指标：

序号	实验模块	传感器名称	量程	精度
1	电阻霍尔式传感器模块	电阻式传感器	±2mm	±1.5%
2	电阻霍尔式传感器模块	霍尔式传感器	≥2mm	0.1%
3	电容式传感器模块	电容式传感器	±5mm	±1.3%
4	电感式传感器模块	电感式传感器	±5mm	±3%
5	光电式传感器模块	光电式传感器	0-2400转/分	≤1.5%
6	涡流式传感器模块	涡流式传感器	≥1mm	±3%
7	温度式传感器模块	温度式传感器	0-100℃	±2%
8		磁电式传感器		0 ? .5V/m
9	压电式加速度传感器模块	压电式加速度传器	1-30Hz	±2%/s
10	光纤式传感器模块	光纤式传感器	≥1.5mm	±1.5%
11	压力传感器模块	压力传感器	0-50kpa	±2%
12	超声波传感器模块	超声波传感器	20-60cm	1cm
13		MQ3气敏传感器	50-200ppm
14	湿敏传感器模块	湿敏传感器	10-95%RH	±5%
15		霍尔式测速传感器	0-2400转/分	±1.5%
16		涡流测速传感器	0-2400转/分	≤1.5%
17		磁电测转速传感器	0-2400转/分	≤1.5%
18		转速传感器	0-2400转/分	≤1.5%
19	热电偶、热电阻传感器模块	K 型热电偶传感器	0-100℃	±3%
20		E型热电偶传感器	0-100℃	±3%
21		Pt100铂电阻传感器	0-100℃	±3%
22		Cu50铜电阻传感器	0-100℃	±3%

七、传感器特点：

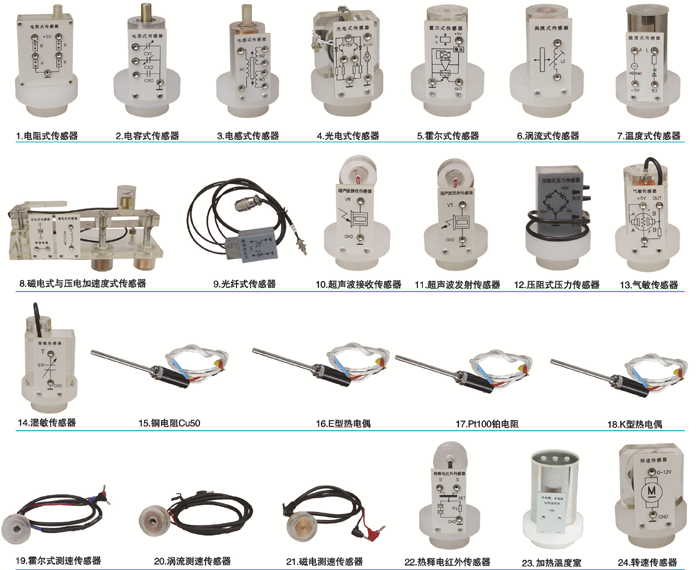

1、传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。

2、每种传感器每个独立,传感器上印有原理图与接线口,给学生做实验时快捷方便,而且老师可以带到课堂上讲课用。

实验一	电阻式传感器的单臂电桥性能实验
实验二	电阻式传感器的半桥性能实验
实验三	电阻式传感器的全桥性能实验
实验四	电阻式传感器的单臂、半桥和全桥的比较实验
实验五	电阻式传感器的振动实验*
实验六	电阻式传感器的电子秤实验*
实验七	变面积式电容传感器特性实验
实验八	差动式电容传感器特性实验
实验九	电容传感器的振动实验*
实验十	电容传感器的电子秤实验*
实验十一	差动变压器的特性实验
实验十二	自感式差动变压器的特性实验
实验十三	差动变压器的性能实验
实验十四	激励频率对差动变压器特性的影响
实验十五	差动变压器的振动实验*
实验十六	差动变压器的电子秤实验*
实验十七	光电式传感器的转速测量实验
实验十八	光电式传感器的旋转方向测量实验
实验十九	接近式霍尔传感器实验
实验二十	霍尔传感器的转速测量实验
实验二十一	霍尔传感器的振动测量实验
实验二十二	涡流传感器的位移特性实验
实验二十三	被测体材质对涡流传感器特性的影响实验
实验二十四	涡流式传感器的振动实验
实验二十五	涡流式传感器的转速测量实验
实验二十六	温度传感器及温度控制实验（AD590）
实验二十七	K型热电偶的温度控制实验
实验二十八	热电偶冷端温度补偿实验*
实验二十九	E型热电偶的温度控制实验
实验三十	Pt100铂电阻的温度控制实验
实验三十一	Cu50铜电阻的温度控制实验
实验三十二	磁电式传感器的特性实验
实验三十三	磁电式传感器的转速测量实验
实验三十四	磁电式传感器的应用实验*
实验三十五	压电加速度式传感器的特性实验
实验三十六	光纤传感器的位移特性实验
实验三十七	光纤传感器的振动实验
实验三十八	光纤传感器的转速测量实验
实验三十九	压阻式压力传感器的特性实验
实验四十	压阻式压力传感器的差压测量实验*
实验四十一	超声波传感器的位移特性实验
实验四十二	超声波传感器的应用实验
实验四十三	气敏传感器的原理实验
实验四十四	湿度式传感器原理实验

序号	器件名称	单位	数量
1	实验台	台	1
2	电阻式霍尔式传感器转换电路	块	1
3	电容式传感器转换电路	块	1
4	电感式传感器转换电路	块	1
5	光电式传感器转换电路	块	1
6	涡流式传感器转换电路	块	1
7	温度式传感器转换电路	块	1
8	压电加速度式传感器转换电路	块	1
9	光纤式传感器转换电路	块	1
10	压力传感器转换电路	块	1
11	超声波传感器转换电路	块	1
12	湿敏传感器转换电路	块	1
13	电阻式传感器	个	1
14	电容式传感器	个	1
15	霍尔式传感器	个	1
16	电感式传感器	个	1
17	光电式传感器	个	1
18	涡流式传感器	个	1
19	涡流测速传感器	个	1
20	温度式传感器	个	1
21	磁电式传感器	个	1
22	磁电测速传感器	个	1
23	压电加速度式传感器	个	1
24	光纤式传感器	个	1
25	压力传感器	个	1
26	超声波传感器	对	2
27	气敏传感器	个	1
28	湿敏传感器	个	1
29	霍尔式转速传感器	个	1
30	转速传感器	个	1
31	K型热电偶传感器	只	1
32	E型热电偶传感器	只	2
33	Pt100铂电阻传感器	只	1
34	Cu50铜电阻传感器	只	1
35	热电偶、热电阻实验仪	台	1
36	位移台架	套	1
37	光纤位移台架	个	1
38	测微器	把	1
39	压力表	只	1
40	橡皮气囊	个	1
41	三通管	条	1
42	铁片、铜片、铝片各一片	片	3
43	温度计0-100℃	条	1
44	Φ8×4磁钢	粒	1
45	超声波反射挡板	块	1
46	传感器实验指导书	册	1
47	实验连接导线	条	25
48	数据采集连接线	条	1
49	数据采集处理软件	盘	1
