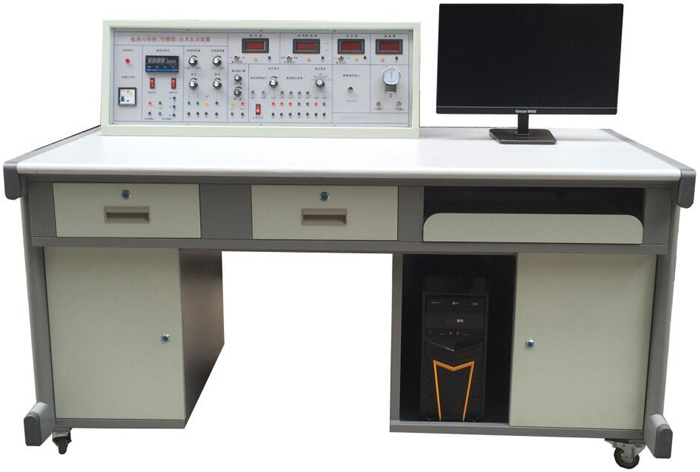

SBY-ⅢB检测与转换（传感器）技术实训装置（26种传感器）
一、概述:
检测与转换（传感器）技术实训装置是 新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。
二、技术参数：
1、输入电源：AC220V 是一表示2±5%? 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、实验台规格外形尺寸：1600×750×1100mm
三、主控台功能：
1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出,2~24V可调,具有短路保护功能。
2、低频信号发生器：1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调,输出电压范围：0VP~10VP连续可调,最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。
5、数字式电压表：三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
6、数字式频率/转速表：由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999r/min。
7、温度表：0-150℃度,精度1%。
8、高精度温度控制PID调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。
9、机械式压力表：0-40Kpa,精度2%。
10、手动气压源：0-40Kpa。
四、三源部分：
1、加热源：16V交流电源加热,温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动,转速可调范围0~2400转/分。
3、振动源：振动频率1-30Hz（可调）,共振频率13Hz左右。
五、数据采集卡及处理软件：
数据采集采用ARM系统,上位机三大数据传输方式:USB,WIFI,以太网。模式可使用上位机软件相互切换。Usb为有线近程接入方式,wifi及以太网可通过上位机远程配置和接入,内置出厂设置按钮。数据采集方式为单步采集及连续采集方式,分辨率由1/22048,采样周期1m-100ms,采样速度可选择,软件可配置。量程自动切换。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
六、传感器种类及技术指标：（参考值）
序号 |
实 验 模 块 |
传 感 器 名 称 |
量 程 |
精 度 |
1 |
电阻霍尔式传感器模块 |
电阻式传感器 |
±2mm |
±1.5% |
2 |
霍尔式传感器 |
≥2mm |
0.1% |
|
3 |
电容式传感器模块 |
电容式传感器 |
±5mm |
±1.3% |
4 |
电感式传感器模块 |
电感式传感器 |
±5mm |
±3% |
5 |
光电式传感器模块 |
光电式传感器 |
0-2400转/分 |
≤1.5% |
6 |
涡流式传感器模块 |
涡流式传感器 |
≥1mm |
±3% |
7 |
温度式传感器模块 |
温度式传感器 |
0-100℃ |
±2% |
8 |
磁电式传感器 |
0 ? .5V/m |
||
9 |
压电式加速度传感器模块 |
压电式加速度传器 |
1-30Hz |
±2%/s |
10 |
光纤式传感器模块 |
光纤式传感器 |
≥1.5mm |
±1.5% |
11 |
压力传感器模块 |
压力传感器 |
0-50kpa |
±2% |
12 |
超声波传感器模块 |
超声波传感器 |
20-60cm |
1cm |
13 |
MQ3气敏传感器 |
50-200ppm |
||
14 |
湿敏传感器模块 |
湿敏传感器 |
10-95%RH |
±5% |
15 |
霍尔式测速传感器 |
0-2400转/分 |
±1.5% |
|
16 |
涡流测速传感器 |
0-2400转/分 |
≤1.5% |
|
17 |
磁电测转速传感器 |
0-2400转/分 |
≤1.5% |
|
18 |
转速传感器 |
0-2400转/分 |
≤1.5% |
|
19 |
热电偶、热电阻传感器 模 块 |
K 型热电偶传感器 |
0-100℃ |
±3% |
20 |
E型热电偶传感器 |
0-100℃ |
±3% |
|
21 |
Pt100铂电阻传感器 |
0-100℃ |
±3% |
|
22 |
Cu50铜电阻传感器 |
0-100℃ |
±3% |
|
23 |
移相器、相敏检波器模块 |
|||
24 |
热释电红外传感器模块 |
热释电红外传感器 |
3200V/W |
|
25 |
PN结、正与负温热敏电阻 传感器模块 |
PN结温度传感器 |
0-100℃ |
±3% |
26 |
正温热敏电阻传感器 |
0-100℃ |
±3% |
|
27 |
负温热敏电阻传感器 |
0-100℃ |
±3% |
七、传感器特点：
传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。
每种传感器每个独立,传感器上印有原理图与接线口,学生做实验时快捷方便,而且老师可以带到课堂上讲课用。
传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口。
本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成,实验桌柜存放实验模块,抽屉存放各种传感器。
学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断拓展。
八、传感器实验内容如下：带*为思考实验
实验一 |
电阻式传感器的单臂电桥性能实验 |
实验二 |
电阻式传感器的半桥性能实验 |
实验三 |
电阻式传感器的全桥性能实验 |
实验四 |
电阻式传感器的单臂、半桥和全桥的比较实验 |
实验五 |
电阻式传感器的振动实验* |
实验六 |
电阻式传感器的电子秤实验* |
实验七 |
变面积式电容传感器特性实验 |
实验八 |
差动式电容传感器特性实验 |
实验九 |
电容传感器的振动实验* |
实验十 |
电容传感器的电子秤实验* |
实验十一 |
差动变压器的特性实验 |
实验十二 |
自感式差动变压器的特性实验 |
实验十三 |
差动变压器的性能实验 |
实验十四 |
激励频率对差动变压器特性的影响 |
实验十五 |
差动变压器的振动实验* |
实验十六 |
差动变压器的电子秤实验* |
实验十七 |
光电式传感器的转速测量实验 |
实验十八 |
光电式传感器的旋转方向测量实验 |
实验十九 |
接近式霍尔传感器实验 |
实验二十 |
霍尔传感器的转速测量实验 |
实验二十一 |
霍尔传感器的振动测量实验 |
实验二十二 |
涡流传感器的位移特性实验 |
实验二十三 |
被测体材质对涡流传感器特性的影响实验 |
实验二十四 |
涡流式传感器的振动实验 |
实验二十五 |
涡流式传感器的转速测量实验 |
实验二十六 |
温度传感器及温度控制实验（AD590） |
实验二十七 |
K型热电偶的温度控制实验 |
实验二十八 |
热电偶冷端温度补偿实验* |
实验二十九 |
E型热电偶的温度控制实验 |
实验三十 |
Pt100铂电阻的温度控制实验 |
实验三十一 |
Cu50铜电阻的温度控制实验 |
实验三十二 |
磁电式传感器的特性实验 |
实验三十三 |
磁电式传感器的转速测量实验 |
实验三十四 |
磁电式传感器的应用实验* |
实验三十五 |
压电加速度式传感器的特性实验 |
实验三十六 |
光纤传感器的位移特性实验 |
实验三十七 |
光纤传感器的振动实验 |
实验三十八 |
光纤传感器的转速测量实验 |
实验三十九 |
压阻式压力传感器的特性实验 |
实验四十 |
压阻式压力传感器的差压测量实验* |
实验四十一 |
超声波传感器的位移特性实验 |
实验四十二 |
超声波传感器的应用实验 |
实验四十三 |
气敏传感器的原理实验 |
实验四十四 |
湿度式传感器原理实验 |
实验四十五 |
气体流量的测定* |
实验四十六 |
移相器实验 |
实验四十七 |
相敏检波器实验 |
实验四十八 |
低通滤波器实验 |
实验四十九 |
热释电红外传感器实验 |
实验五十 |
PN结温度传感器测温控制实验 |
实验五十一 |
正温热敏电阻温度特性实验 |
实验五十二 |
负温热敏电阻温度特性实验 |

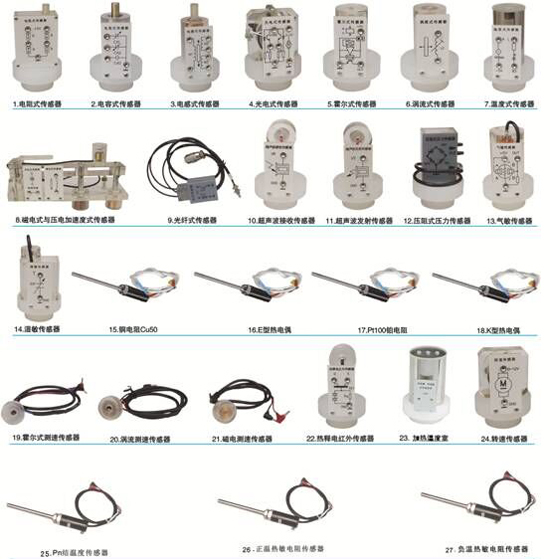

九、传感器：

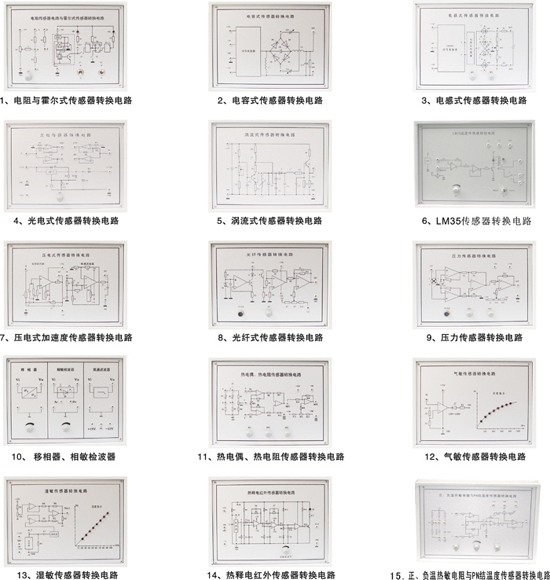

十、实验模块：
十一、传感器配置清单：
序号 |
器件名称 |
单位 |
数量 |
1 |
实训台 |
台 |
1 |
2 |
实训桌 |
张 |
1 |
3 |
升降圆凳 |
张 |
2 |
4 |
电阻式霍尔式传感器转换电路 |
块 |
1 |
5 |
电容式传感器转换电路 |
块 |
1 |
6 |
电感式传感器转换电路 |
块 |
1 |
7 |
光电式传感器转换电路 |
块 |
1 |
8 |
涡流式传感器转换电路 |
块 |
1 |
9 |
温度式传感器转换电路 |
块 |
1 |
10 |
压电加速度式传感器转换电路 |
块 |
1 |
11 |
光纤式传感器转换电路 |
块 |
1 |
12 |
压力传感器转换电路 |
块 |
1 |
13 |
超声波传感器转换电路 |
块 |
1 |
14 |
热电偶、热电阻传感器转换电路 |
块 |
1 |
15 |
湿敏传感器转换电路 |
块 |
1 |
16 |
热释电红外传感器转换电路 |
块 |
1 |
17 |
移相器、相敏检波器、低通滤波器电路 |
块 |
1 |
18 |
PN结与正、负温热敏电阻传感器模块 |
块 |
1 |
19 |
电阻式传感器 |
个 |
1 |
20 |
电容式传感器 |
个 |
1 |
21 |
霍尔式传感器 |
个 |
1 |
22 |
电感式传感器 |
个 |
1 |
23 |
光电式传感器 |
个 |
1 |
24 |
涡流式传感器 |
个 |
1 |
25 |
涡流测速传感器 |
个 |
1 |
26 |
温度式传感器 |
个 |
1 |
27 |
磁电式传感器 |
个 |
1 |
28 |
磁电测速传感器 |
个 |
1 |
29 |
压电加速度式传感器 |
个 |
1 |
30 |
光纤式传感器 |
个 |
1 |
31 |
压力传感器 |
个 |
1 |
32 |
超声波传感器 |
对 |
2 |
33 |
气敏传感器 |
个 |
1 |
34 |
湿敏传感器 |
个 |
1 |
35 |
霍尔式转速传感器 |
个 |
1 |
36 |
转速传感器 |
个 |
1 |
37 |
K型热电偶传感器 |
只 |
2 |
38 |
E型热电偶传感器 |
只 |
1 |
39 |
Pt100铂电阻传感器 |
只 |
1 |
40 |
Cu50铜电阻传感器 |
只 |
1 |
41 |
热释电红外传感器 |
个 |
1 |
42 |
PN结温度传感器 |
只 |
1 |
43 |
正温热敏电阻传感器 |
只 |
1 |
44 |
负温热敏电阻传感器 |
只 |
1 |
45 |
加热温度室 |
个 |
1 |
46 |
位移台架 |
套 |
1 |
47 |
光纤位移台架 |
个 |
1 |
48 |
测微器 |
把 |
1 |
49 |
压力表 |
只 |
1 |
50 |
橡皮气囊 |
个 |
1 |
51 |
三通管 |
条 |
1 |
52 |
铁片、铜片、铝片各一片 |
片 |
3 |
53 |
温度计0-100℃ |
条 |
1 |
54 |
Φ8×4磁钢 |
粒 |
1 |
55 |
超声波反射挡板 |
块 |
1 |
56 |
传感器实验指导书 |
册 |
1 |
57 |
实验连接导线 |
条 |
25 |
58 |
数据采集连接线 |
条 |
1 |
59 |
数据采集处理软件 |
盘 |
1 |
