SB-102C气动继电器控制实训装置

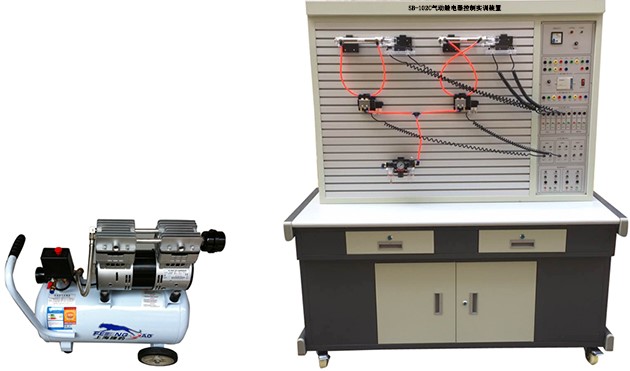

气动继电器控制实训装置,气动实训装置是应现代液压气动专业教学实验要求。根据《液压与气动传动》,《气动控制技术》等通用教材内容设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可以进行模拟气动控制技术应用实验,气动技术课程设计等。
一、主要技术参数
1、电源AC 220V? 50HZ
2、直流电源：输入AC 220V,输出DC 24V/2A
3、实训装置外型尺寸：1500mm×650mm×1700mm
二、主要特点
1、气动继电器控制实训装置主要由实训桌、实训台、气动元件和电器控制器件等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌抽屉内存放液压元件等。
3、配备工业用常用气动元件,且均配有过渡底板,可方便、随意地将元件按插在实训台面板上（面板带"T"沟槽形式的铝合金型材结构）。回路搭接采用快换接头,拆接方便快捷。
4、实训气源压力低,电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠,设有手动、自动、顺序等控制功能。
5、实训控制单元采用独立的继电器控制单元进行电气控制。
三、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
四、气动实验装置配置清单
序号 |
名称 |
型号 |
数量 |
1 |
实训桌 |
1张 |
|
2 |
实训台 |
1台 |
|
3 |
电源模块 |
1块 |
|
4 |
继电器控制模块 |
1块 |
|
5 |
单作用气缸 |
QGX25ⅹ100 |
1只 |
6 |
双作用气缸 |
QGX25ⅹ100 |
2只 |
7 |
旋转气缸（透明） |
1只 |
|
8 |
三联件 |
AC2000 |
1只 |
9 |
减压阀（带压力表） |
AR2000 |
1只 |
10 |
手动换向阀 |
H210—08 |
1只 |
11 |
单电磁换向阀（二位三通） |
3V210-8 |
1只 |
12 |
单电磁换向阀（二位五通） |
4V210-8 |
2只 |
13 |
双电磁换向阀（二位五通） |
4V220-8 |
1只 |
14 |
双电磁换向阀（三位五通） |
4V230-8 |
1只 |
15 |
单气换向阀（二位五通） |
4A210—08 |
2只 |
16 |
双气换向阀（二位五通） |
4A210—08 |
2只 |
17 |
行程阀（机控） |
MOV—2 |
1只 |
18 |
行程阀（按钮） |
MOV—3A |
1只 |
19 |
行程阀（按钮带锁） |
MOV—3A |
1只 |
20 |
或门型梭阀 |
ST—02 |
2只 |
21 |
双压阀 |
||
22 |
快速排气阀 |
QE—02 |
2只 |
23 |
单向节流阀 |
ASC-08 |
2只 |
24 |
单向节流阀（装在缸体上） |
JSC601 |
7只 |
25 |
单向阀 |
1/4 |
2只 |
26 |
顺序阀（透明） |
1只 |
|
27 |
气容 |
1只 |
|
28 |
消声器 |
1/8 |
2只 |
29 |
消声器 |
1/4 |
1只 |
30 |
三通（T型三通） |
? 6 |
4只 |
31 |
三通（Y型减径三通） |
? 8—? 6 |
1只 |
32 |
四通 |
? 6 |
2只 |
33 |
气管 |
PU6ⅹ4 |
20米 |
34 |
行程开关（装在缸体上） |
2只 |
|
35 |
内六角扳手 |
3把 |
|
36 |
螺丝刀 |
2把 |
|
37 |
剪刀 |
1把 |
|
38 |
活动扳手 |
1把 |
|
39 |
尖嘴钳 |
1把 |
|
40 |
生料带 |
1个 |
|
41 |
气孔塞头 |
? 6 |
10只 |
42 |
气动实训说明书 |
1册 |
