SB-55型气动液压示教陈列柜
一、陈列柜功能
采用实物或模型以及必要的图文资料展示常见液压、气动元件的基本类型与基本结构。
二、陈列柜名称
三、陈列柜性能规格
1、陈列柜中的每个模型都配备文字标牌。
2、陈列柜中设计有图示型思考题,以进行启发式教学或探究性教学。
3、陈列柜中的模型主要由铝合金和PVC精制。金属件进行表面处理,不生锈；非金属件10年不老化。
4、柜体采用SPCC冷扎板焊成,坚固美观,表面采用中温磷化防锈漆、平光漆,静电喷涂。模型材料采用进口有机板制造,板面附有必要的图表和文字说明,演示形象逼真,运行可靠。是一套现代化机械课程 。
5、陈列柜内装有照明日光灯,并配装玻璃推门防尘。
6、输入电压：交流220V,功率400W。
7、单个展示柜外形尺寸：1100mm（宽）、450mm（厚）、1850mm（高）。

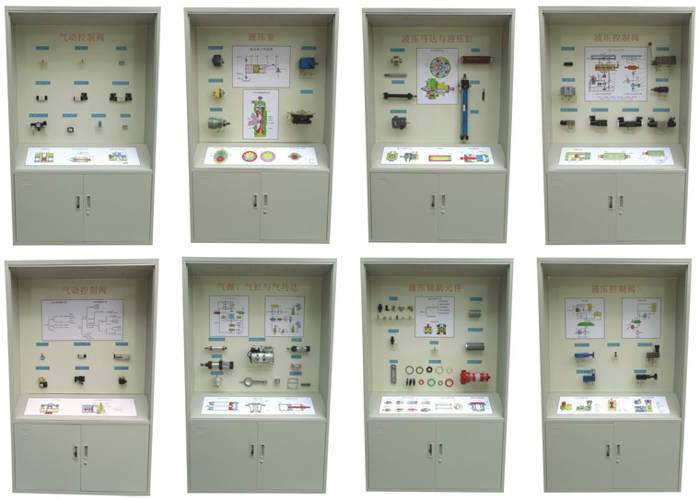

序号与名称 |
陈列柜内容 |
第一柜 液压泵 |
齿轮泵：液压泵工作原理、外啮合齿轮泵、内啮合齿轮泵 叶片泵：单作用叶片泵 柱塞泵：径向柱塞泵、伺服变量机构、轴向柱塞泵 |
第二柜 液压马达与液压缸 |
液压马达：叶片式液压马达、径向柱塞马达 液压缸类型：柱塞缸、摆动缸 液压缸结构：活塞与活塞杆、缓冲装置、单杆液压缸 |
第三柜 液压控制阀 |
方向控制阀：普通单向阀、二位三通电磁阀、液控单向阀、三位五通电磁阀、手动换向阀、二位四通电磁阀、机动换向阀 三位四通电磁阀 |
第四柜 液压控制阀 |
压力控制阀：直动式溢流阀、先导式溢流阀 流量控制阀：定差减压阀、定比减压阀 |
第五柜 液压辅助元件 |
管接头：快速接头、管接头 过滤器：表面粗过滤器、纸质过滤器、深度型过滤器 蓄能器：液位计、消声器 |
第六柜 气缸与气马达 |
空气压缩机：小型空气压缩机、压缩机附件 气缸：普通气缸、薄膜气缸 气马达：普通型冲击气缸、摆动气缸、叶片式马达 |
第七柜 气动控制阀（1） |
方向控制阀：单向控制阀、气压控制换向阀 压力控制阀：直动式电磁阀、先导式电磁阀、直动式电磁阀、延时换向阀 |
第八柜 气动控制阀（2） |
流量控制阀：排气节流阀、柔性节流阀 比例阀与伺服阀：或门元件、双气控换向阀、单电控电磁阀、三位五通电磁阀 气动逻辑元件：气体三联件减压阀、非门禁门元件、是门与门元件、或非元件 |
机械机构基础实验台、机构创新组合实验台、动平衡原理实验台、轴系结构设计实验箱、机构搭接测试实验台、齿轮范成仪、车角量角仪 |
