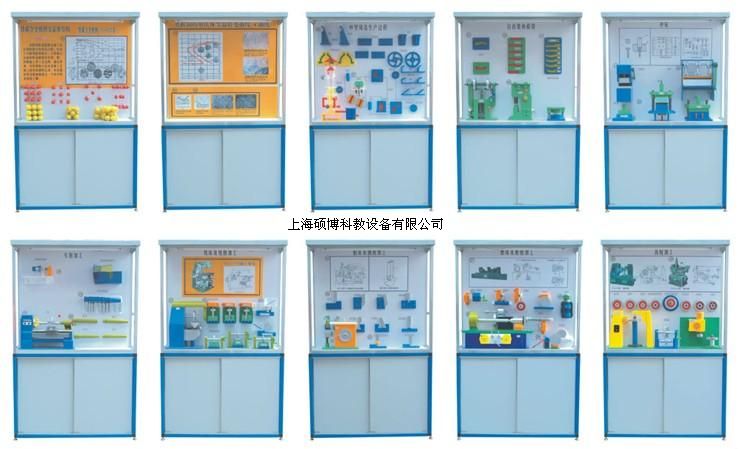

SB-10型金属工艺学CD解说示教陈列柜
它由一个控制台和十个陈列柜组成为一套。金属工艺是一门综合性的技术基础课,是机械类、近机类和管理类专业的必修课。通过本陈列柜学习,学生将获得关于金属工业全过程中工程材料及其改性、毛坯成型及其选择、零件成型及其装配等方面的基础知识。
陈列柜尺寸:1250×430×1780mm
序号和名称 |
内容 |
主控台 |
主控台柜、电器控制台、DVD、功放、音箱、 |
第一柜 铁碳合金相图及晶体结构 |
铁碳合金相图、简单立方晶格、体心立方晶格、面心立方晶格、密排立方晶格 |
第二柜 共析钢的奥氏体等温转变曲线 |
共析钢的奥氏体等温转变曲线(C曲线)、各种退火和正火的加热温度范围、碳钢的淬火加温度范围、 |
第三柜 砂型铸造过程 |
冲天炉、齿轮零件、离心、混砂机、芯盒、洪干洪炉、合箱浇注、铸件(齿轮坯)、清理和检查、液态合金、悬臂支架(正确、不正确)、内腔的两种设计、凸台的设计、托架、轮辐设计、锐角的连接(正确、良好、不正确)、 |
第四柜 自由锻和模锻 |
压力机、空气锤、切边模、拔长模腔、滚压模腔、预锻模腔、修锻模腔、原始料坯、滚压、弯曲、预锻、修锻、锻件、曲柄压力机的锻模、 |
第五柜 冲床及模具 |
单柱冲床、剪床、简单冲模、连续冲模、复合模、 |
第六柜 车床及车削加工 |
车床、车削时切削力的分解、车刀的主截面及辅助平面、车刀的种类和用途:(成形刀、宽刃精车刀、切断刀、右偏刀、弯头端面刀、螺纹车刀、左刃偏刀、圆弧车刀、端面车刀)、轴的车削第一步、轴的车削第二步、轴的车削第三步、轴的车削第四步、 |
第七柜 铣床及铣削加工 |
铣床、圆柱铣刀受力分析、端铣刀受力分析、铣沟槽、铣T型槽、铣燕尾槽、铣V形槽、铣齿轮、 |
第八柜 刨床及刨削加工 |
刨床、刨刀切削部分的几何角度、刨削中的几个平面、刨平面、刨垂直面、刨斜面、刨直角沟槽、刨V型槽、刨T型槽、刨燕尾槽、刨成型形面 |
第九柜 磨床及磨削加工 |
磨床、磨削力、内圆磨削、平面磨削、齿轮磨削、外圆磨削、磨蜗杆、花键磨削、 |
第十柜 齿轮加工 |
滚齿模型、插齿模型、剃齿模型、齿轮毛坯、精加工、精车端面和精镗内孔倒角、磨端面、上心棒车外圆倒角、插键槽、钻幅板孔、滚齿去毛刺 |
机械机构基础实验台、机构创新组合实验台、动平衡原理实验台、轴系结构设计实验箱、机构搭接测试实验台、齿轮范成仪、车角量角仪 |
