钳工工艺学
(根据劳动保障通用教材《钳工工艺与技能训练》一书制作）
机械制图 是大中专院校、职技校教学示教、测绘、实习用,以教材中原件实物图表做成模型,可拆组合（并有装配组件）、采用硬质塑料,用高级油漆喷涂制作,外形美观。剖切鲜明、不易变形,投影箱用有机玻璃、五夹板制作,可展组合。
货号 |
图号 |
产 品 名 称 |
单位 |
备注 |
AC01 |
1-2 |

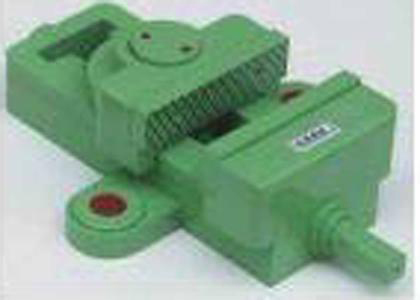

台虎钳 |
台 |
立模 |
AC02 |
1-7 |
三用游标止卡尺 |
台 |
有机制作 |
AC03 |
1-20 |
车刀刀头的组成 |
台 |
立模 |
AC04 |
1-21 |
三个辅助平面 |
台 |
|
AC05 |
1-22 |
车刀角度及标注(2件) |
台 |
|
AC06 |
1-23 |
切削的类型 |
件 |
二号示教板 |
AC07 |
1-24 |
切削力的分力 |
台 |
立 模 |
AC08 |
2-1 |
划针 |
把 |
|
AC09 |
2-2 |
划规 |
3件 |
|
AC10 |
2-2 |
长划规 |
把 |
|
AC11 |
2-3 |
划线盘 |
台 |
|
AC12 |
2-4 |
游标高度尺 |
台 |
|
AC13 |
2-8 |
V型架 |
台 |
|
AC14 |
2-10 |
方箱 |
台 |
|
AC15 |
2-11 |
千斤顶 |
台 |
|
AC16 |
2-14 |
分度头 |
台 |
|
AC17 |
2-22 |
錾子的种类 |
3件 |
|
AC18 |
2-23 |
錾子的几何角度 |
台 |
|
AC19 |
2-67 |
研棒 |
件 |
二号示教板 |
AC20 |
2-70 |
研磨平板 |
2件 |
立模 |
AC21 |
2-76 |
麻花钻 |
把 |
|
AC22 |
2-77 |
麻花钻的几何形状 |
件 |
二号示教板 |
AC23 |
2-79 |
群钻 |
件 |
二号示教板 |
AC24 |
2-80 |
扩孔钻 |
把 |
立模 |
AC25 |
2-81 |
锪钻的应用 |
件 |
二号示教板 |
AC26 |
2-82 |
铰刀 |
把 |
立模 |
AC27 |
2-93 |
丝锥 |
把 |
|
AC28 |
2-94 |
普通铰杠 |
3把 |
|
AC29 |
2-96 |
拔牙 |
个 |
|
AC30 |
2-97 |
拔牙架 |
个 |
|
AC31 |
2-120 |
内卡钳 |
个 |
有机制作 |
AC32 |
2-122 |
外卡钳 |
个 |
|
AC33 |
3-2 |
Z525型立式钻床的传动系统 |
件 |
一号示教板 |
AC34 |
3-24 |
螺旋压板夹紧 |
台 |
立模 |
AC35 |
3-25 |
结构完善的螺旋压板 |
台 |
|
AC36 |
3-29 |
偏心夹紧装置 |
台 |
|
AC37 |
3-42 |
钻孔用组合夹具 |
台 |
|
AC38 |
4-1 |
方框式水平仪 |
台 |
|
AC39 |
4-13 |
正弦规的使用方法 |
件 |
二号示教板 |
AC40 |
5-23 |
花键连接 |
台 |
立模 |
AC41 |
5-24 |
销连接 |
件 |
二号示教板 |
AC42 |
5-28 |
链传动 |
台 |
立模 |
AC43 |
5-29 |
齿形链(3件) |
套 |
|
AC44 |
5-31 |
套筒滚子链(3件) |
套 |
|
AC45 |
5-40 |
蜗杆蜗轮传动机构 |
台 |
|
AC46 |
5-44 |
整体式滑动轴承 |
台 |
|
AC47 |
5-45 |
剖分式滑动轴承 |
台 |
|
AC48 |
5-62 |
C630型车床主轴部件 |
件 |
一号示教板 |
AC49 |
5-68 |
圆锥齿轮轴组件 |
件 |
二号示教板 |
AC50 |
5-72 |
圆锥齿轮副装配 |
件 |
|
AC51 |
5-74 |
溜板箱展开图 |
件 |
一号示教板 |
AC52 |
5-76 |
开合螺母机构 |
台 |
立模 |
AC53 |
5-77 |
互锁机构工作原理 |
件 |
二号示教板 |
AC54 |
5-78 |
超越离合器工作原理 |
件 |
|
AC55 |
5-84 |
Cb型齿轮泵 |
台 |
立模 |
AC56 |
6-11 |
配气机构 |
件 |
二号示教板 |
AC57 |
6-15 |
柴油机燃油供给系统 |
件 |
|
AC58 |
6-17 |
喷油器 |
件 |
|
AC59 |
6-20 |
汽油机供给系统 |
件 |
一号示教板 |
AC60 |
6-25 |
齿轮式机油泵 |
件 |
|
AC61 |
6-31 |
离心式冷却水泵 |
件 |
二号示教板 |
AC62 |
6-36 |
四冲程柴油机工作示意图 |
件 |
|
AC63 |
6-38 |
四冲程汽油机工作示意图 |
件 |
|
AC64 |
7-39 |
垫铁的种类(6件) |
件 |
立模 |
AC65 |
7-80 |
进给箱展开图 |
件 |
一号示教板 |
机械机构基础实验台、机构创新组合实验台、动平衡原理实验台、轴系结构设计实验箱、机构搭接测试实验台、齿轮范成仪、车角量角仪 |
