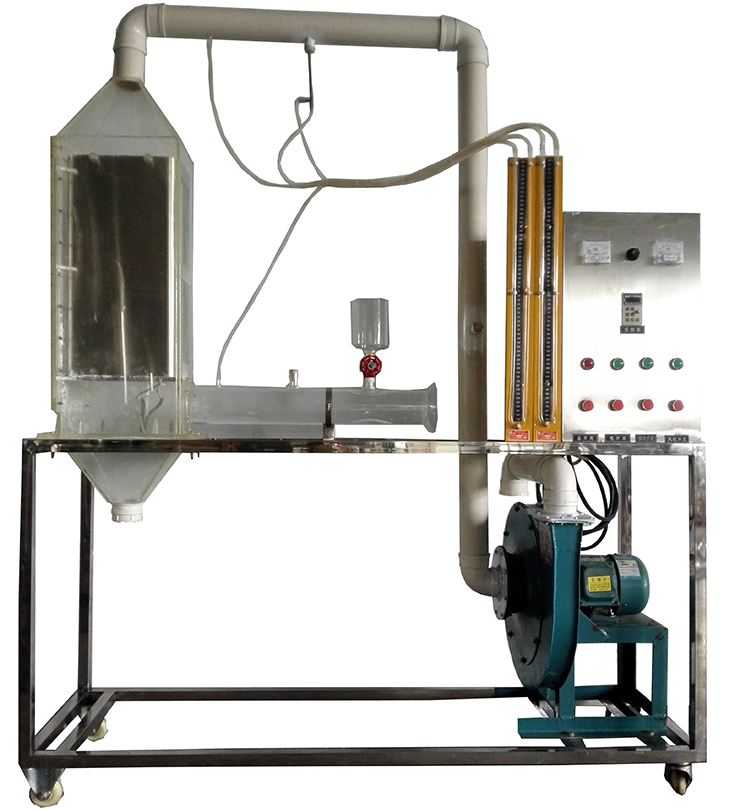

SBHJ-552静电除尘实验装置
一、设备特点：
1.设备布局合理、美观,结构清晰,整体感强。
2.静电除尘箱为透明有机玻璃制造,可观察静电除尘器的内部结构,及实验过程中静电除尘的具体现象。
二、实验目的：
1、了解电除尘器的电极配置和供电装置,观察电晕放电的外观形态。
2、测定板式静电除尘器的除尘效率。
3、管道中各点流速和气体流量的测定。
4、板式静电除尘器的压力损失和阻力系数的测定。
5、确定静电除尘器的风压、风速、电压、电流板间距等因素对除尘效率的影响。
三、主要配置：
静电除尘器、高压静电发生器（含变压器、整流器、高压发生装置、控制装置）、抽风机、变频器、机械振打装置、发尘箱、集尘装置、尾气收集装置、不锈钢框架、控制屏。
四、技术参数：
1、环境温度：5℃～40℃,配电：380V,三相四线制功率1.1KW。
2、粉尘加入瓶、粉尘接受瓶等均由304不锈钢制成。
3、尾气收集装置含收集罩、收集管道和收集箱。
4、高压静电发生器：工作电压0-20KV,工作电流0-20mA。
5、机械振打装置：电机功率25W,转速0-50r/min。
6、处理粉尘粒径,0.1～100μm,除尘效率约：90％ 。
7、集尘板：尺寸450×240mm,集尘板总面积：0.32m2。
8、静电除尘器由有机玻璃制成,便于观察。
9、风机：风量1000m3/h,风压1500Pa,功率1.1KW,转速2800r/min。
10、控制屏和框架均为304不锈钢,结构紧凑,外形美观,流程简单,操作方便。
11、装置外形尺寸：1500×600×2000mm,框架为可移动式设计,带脚轮及禁锢脚。
