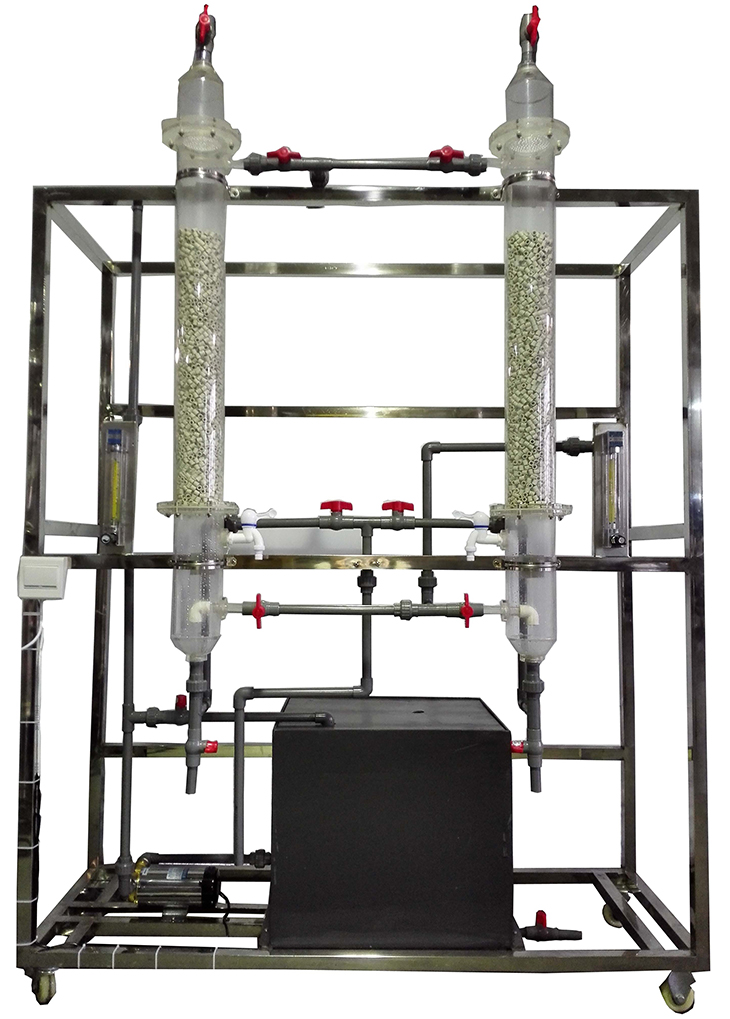

SBHJ-513臭氧氧化实验装置
一、实验目的：
1．了解臭氧制备装置,熟悉臭氧消毒流程。
2．掌握臭氧消毒实验方法,验证臭氧杀菌效果。
3．可开实验：a臭氧脱色,b臭氧消毒。
二、主要配置：
反应塔、稳流阀、臭氧发生器、低噪声充氧泵、瓷拉西环填料、液体流量计、气体流量计、配水箱、水泵、电路控制系统、不锈钢可移动框架、控制屏。
三、技术参数：
1．环境温度：5℃～40℃,配电：220V,450W。
2．反应塔：尺寸Φ100×1200mm,有机玻璃,内装瓷拉西环填料。
3．臭氧发生器：臭氧产量10g/h,臭氧浓度：10-60mg/L。
4．电磁式空压机：功率80W,最大排气量70L/min。
5．流量测量与调节：转子流量计,液体流量：16-160L/h,气体流量：25-250L/h。
6．配水箱：尺寸500×400×400mm,PVC材质。
7．水泵：最高扬程：8m,最大流量：12L/min,功率90W。
8．控制屏和框架均为304不锈钢,结构紧凑,外形美观,流程简单,操作方便。
9．外形尺寸：1200×500×1700mm,框架为可移动式设计,带脚轮及禁锢脚。
