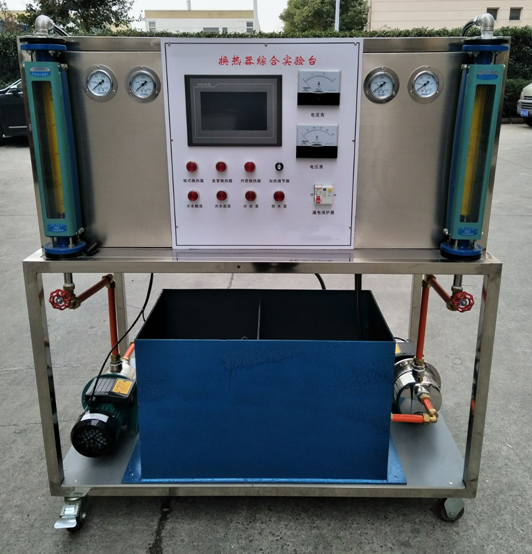

SB-HRQ换热器综合实验台
一、用途：
1、熟悉换热器性能的测试方法，了解影响换热器性能的因素。
2、掌握间壁式换热器传热系数的测定方法。
3、了解套管式换热器、板式换热器和列管式换热器的结构特点及其性能的差别。
4、加深对顺流和逆流两种流动方式换热器换热能力差别的认识。
5、熟悉流体流速、流量、压力、温度等参数的测量技术。
一、主要技术参数
1、常温、常压下运行；
2、电源电压AC380V
3、不锈钢水泵：370W 流量2.5 m2/h 扬程35米
4、实验台由三种（列管式、套管式、板式）换热器为实验对象，它们分别由电磁阀控制与冷流体和热流体接通和断开，以便进行单独实验操作。对套管式换热器则又设置了四只电磁阀与冷流体连接管路构成了顺流和逆流的切换操作。
5、测温系统：数字信号传感器，精度±0.5℃
6、嵌入式一体化触摸屏，MCGS嵌入式组态软件，具备强大的图像显示和数据处理功能。
7、外形尺寸：1200×650×1500mm
8、实验台材质：不锈钢
四、设备与附件的组成：
|
序号 |
名称 |
规格型号 |
数量 |
|
1 |
冷水流量传感器 |
304不锈钢 |
1台 |
|
2 |
热水流量传感器 |
304不锈钢 |
1台 |
|
3 |
温度传感器 |
DS18B20 |
8套 |
|
4 |
触摸屏 |
7寸 |
1台 |
|
5 |
压力传感器 |
|
4只 |
|
6 |
移动式实验台 |
不锈钢 |
1台 |
|
7 |
板式换热器 |
0.11 |
1套 |
|
8 |
套管换热器 |
0.22m2 |
1套 |
|
9 |
列管换热器 |
0.51 m2 |
1套 |
|
10 |
电流表 |
|
1只 |
|
11 |
电压表 |
|
1只 |
|
12 |
调压器 |
|
1套 |
|
13 |
电源控制开关 |
|
1套 |
|
14 |
加热器控制开关 |
|
1套 |
|
15 |
水泵控制开关 |
|
1套 |
|
16 |
电源指示灯 |
|
1套 |
|
17 |
过压指示灯 |
|
1套 |
|
18 |
仪表控制箱 |
|
1套 |
|
19 |
漏电保护开关 |
|
1套 |
|
20 |
漏电保护丝 |
|
1套 |
|
21 |
冷水泵 |
不锈钢370W |
1台 |
|
22 |
热水泵 |
不锈钢370W |
1台 |
|
23 |
流量调节阀 |
|
1套 |
SB-HRQ/Z型换热器综合实验台
一、工作条件：
1.常温、常压下运行；
2.电源电压AC220V
二、原理、用途及特点：
用途：
1、熟悉换热器性能的测试方法，了解影响换热器性能的因素。
2、掌握间壁式换热器传热系数的测定方法。
3、了解套管式换热器、板式换热器和列管式换热器的结构特点及其性能的差别。
4、加深对顺流和逆流两种流动方式换热器换热能力差别的认识。
5、熟悉流体流速、流量、压力、温度等参数的测量技术。
实验原理：换热器为冷热流体进行热量交换的设备。在换热器中，需要交换热量的冷热流体通常分别在固体壁面的两侧流动，热流从壁面一侧的流体通过壁面传到另一侧的流体的过程称为传热过程，传热过程中传递的热量正比于冷、热流体间的温差及传热面积，本实验所用的均是热量通过固体壁面由热流体传递给冷流体的间壁式换热器。通过测量冷热流体的流量和进出口温度，计算出冷热流体的平均温差和换热器的换热量，由此得到换热器的传热系数。表示单位传热温差传热面积下传热过程所传递的热量。
热流体放热量
冷流体吸热量
平均换热量
热平衡误差
换热器温差
传热系数
以上各式中：
——传热面积；
——冷、热流体 间的平均温差；℃
——换热器的传热系数；（·℃）
—— 冷、热流体间单位时间平均热量；K
—— 热流体放热量；K
—— 冷流体吸热量；K
三、试验设备构造
实验台由三种（列管式、套管式、板式）换热器为实验对象，它们分别由电磁阀控制与冷流体和热流体接通和断开，以便进行单独实验操作。对套管式换热器则又设置了四只电磁阀与冷流体连接管路构成了顺流和逆流的切换操作。
热流体由装置在热水箱中的电热器加热，电热器的加热电压由操作面板上的控制器进行控制，加热电压值由操作面板上的数字电压表显示，由多路智能巡检仪对水温进行设定并控制，通过热水泵、流量计、控制阀、电磁阀后进入换热器的入口、与流体在换热器中进行了间壁式热交换后又回到热水箱。
冷流体通过冷水泵、流量计、控制阀、电磁阀后进入换热器的入口与热流体进行了间壁式的热交换后回到了冷水箱。由于套管换热器的结构的缘故，冷流体除了可以和热流体同向（顺流）流动外，还可以与热流体反向（流动）流动，所以通过电磁阀的控制，套管换热器的实验可以做顺流和逆流的工况，以此比较两种工况的换热差别。在实验中，由于冷流体不断吸取热流体传递的热量，因此回到冷水箱的冷流体的温度逐渐升高，是冷热流体的温差也由此逐渐的缩小了，最后的结果会使实验工况恶化，实验无法进行，因此，实验台又设置了一套制冷系统对回到冷水箱中的流体实施降温，以期保持实验流体的温度恒定，冷水箱冷水的温度由多路智能巡检仪对温度进行监控。
操着面板上安装着多路智能巡检仪和加热电压数显表、制冷压缩机工作电流表，排气压力表、吸气压力表、热水泵冷水泵的启动开关、电磁阀的通断开关、电加热器的调压旋钮。
多路智能巡检仪除了监控冷水箱温度和热水箱温度外，还显示冷、热流体的小时立方米体积流量、热流体进出换热器的入口温度和出口温度、冷流体进出换热器的进出口温度（包括顺逆流进出口温度）、制冷系统压缩机的排气温度和吸气温度、过冷温度。
四、设备与附件的组成：
1、冷水转子流量计 1套、
2、热水转子流量计 1套、
3、温度检测系统 （温度传感器）5套
4、温度巡检仪 1套、
5、压力表 1套；
6、移动式实验台（不锈钢）1套
7、板式换热器 1套
8、套管换热器 1套
9、列管换热器 1套
10、电流表 1只
11、电压表 1只
12、调压器 1台
13、电源控制开关 1套
14、加热器控制开关 1套
15、水泵控制开关 1套
16、电源指示灯1个
17、过压指示灯 1个
18、仪表控制箱 1只
19、漏电保护开关 1套
20、漏电保护丝 1只
21、冷水泵 1套
22、热水泵1套
23、流量调节阀 1套
24、电源线 1套

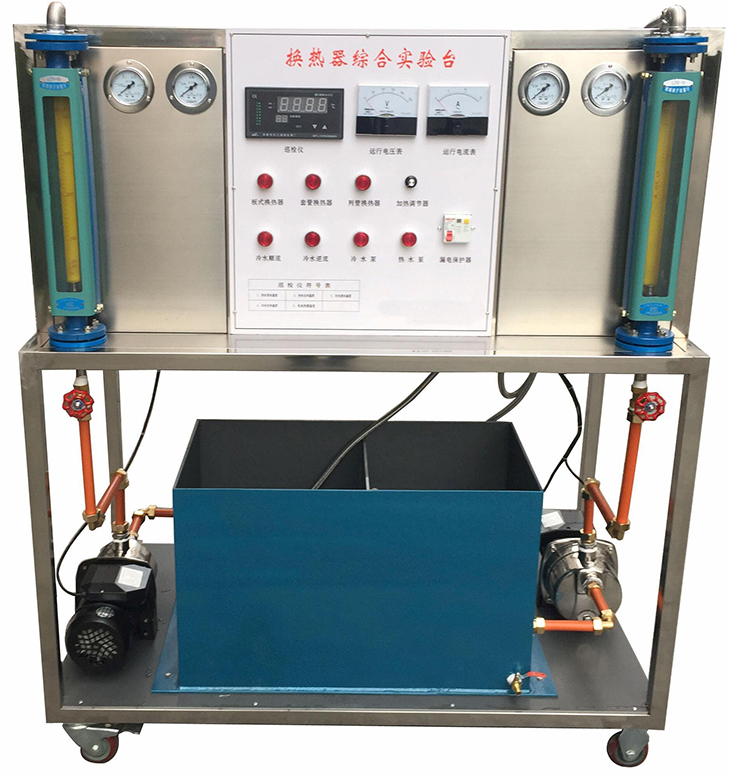

SB-HRQ/Z换热器综合实验台
实验目的：
1、了解板式、列管及套管换热器的构造。
2、掌握各换热器的性能测试。
主要配置：
套管式换热器，板式换热器，列管式换热器,冷、热水防腐水泵，冷、热水转子流量计，冷、热水不锈钢原水箱及加热水箱，顺、逆流调节阀门组，阻力测试压力表及U型差压计，加热由固体调压模块无级调节，万能信号输入巡检仪显示温度，电流表，电压表，不锈钢台架及控制屏等。
II型增加带标准信号的多路万能信号输入巡检仪，增加带标准信号的数显电流表电压表，增加文丘里流量计配差压传感器测流量，软件等。
配电：380V 10KW
规格：1200×650×1700mm
