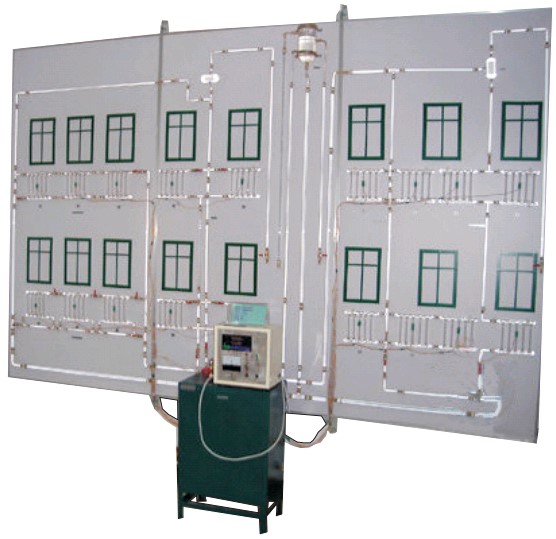

SB-M15型采暖系统教学模拟实训系统
一、产品概述
采暖系统是由热源、管道和散热器所组成。主要包括加热锅炉、循环防腐水泵,集气罐,膨胀水箱,模拟窗,玻璃散热器,水平式单管顺流式系统,水平式单管跨越式系统,垂直式单管顺流式系统,垂直式单管跨越式系统,双管系统组成
二、特点
1.实训模组采用18个玻璃暖气包,5种采暖方式模拟多种形式热水采暖系统工作过程及其连接方式。
2.实训模组通过设备安装到网孔板组成一个子系统,孔板采用简单、坚固、美观的固定方式,方便模块更换,每个设备配有底座和工程接线端子,实训时通过接线端子把各设备连接起了,与智能化工程一致。
三、产品内容
1.了解采暖系统组成及各部件的作用
2.了解常见的热水采暖系统形式及其系统连接方式。
3.了解各种连接方式的原理图及特点
4.模拟多种形式热水采暖系统工作过程及其连接方式
设备参数
工作电压：单相三线220V±5%? 50Hz
整机容量：＜1000W
外形尺寸：3300×400×2200mm
安全保护：具有漏电自动保护装置和接地保护
四、产品配置：
序号 |
名称 |
参数/规格 |
数量 |
单位 |
1 |
热锅炉 |
加热元件采用性能稳定的陶瓷加热管,先进的水电分离结构,安全性能与使用寿命都得到了充分的提高,并且方便检修,可在不放水的情况下更换电热管。 中文液晶显示屏,数字显示温度、控制温度、超温保护和故障报警等自动控制功能。 |
1 |
台 |
2 |
循环防腐水泵 |
离心泵 金属外壳内衬氟塑料 额定功率：1.5kw 额定电压：220V 流量：4m3/h |
1 |
台 |
3 |
集气罐 |
立式、流速≦0.05m/s、储存气体,缓冲,使供气更加稳定,减少空压机的频繁启动 |
1 |
个 |
4 |
膨胀水箱 |
稳定系统压力； 排除在加热过程所释放出来的空气； 吸纳系统水温升高时热膨胀而多出的水量 |
1 |
个 |
5 |
模拟窗 |
宽10cm、高20cm |
套 |
|
6 |
玻璃散热器 |
国产 |
1 |
套 |
